109年 - 109 專技高考_結構工程技師：鋼結構設計#93294

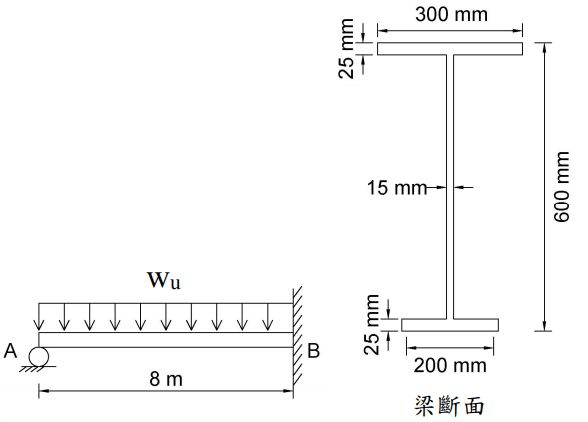

二、下圖所示為一承受均佈載重之鋼梁桿件，兩端分別為滾支承及固定端， 梁斷面如圖所示，假設鋼梁有充分之側向支撐，且斷面為結實斷面，材料強度 ，試依塑性分析，求此鋼梁可承受之極限均佈載重。

三、有一梁柱桿件承受端點載重如下圖所示，，桿件長 為 500 cm，斷面為 H 400x400x12x22，在桿件兩端皆有側向支撐，， ，採用之材料強度 。試依極限設計規範，假設載重係數 r=1.6，求其弱軸尚可承受之最大彎矩 。

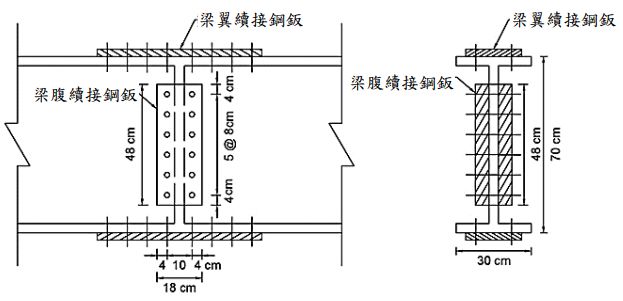

四、下圖為以四鈑接合之鋼梁續接圖，梁斷面為 H700x300x14x25，材料強度 ，螺栓為 A490螺栓，容許剪應力 ，梁在續接位置承受之，若規範規定：梁續接之接合強度不得 小於梁桿件強度之一半，試依容許應力設計規範，設計梁腹鈑續接接合鈑需要之螺栓尺寸及需要之鈑厚。
