110年 - 110 國立中央大學_碩士班招生考試_光電類：光學#112815

科目：研究所、轉學考(插大)◆光學 | 年份：110年 | 選擇題數：3 | 申論題數：26

試卷資訊

所屬科目：研究所、轉學考(插大)◆光學

選擇題 (3)

a.請問近視眼遠點位於眼球(A)前方(B)後方(C)上方(D)下方,請問答案為何?__(1)__
d.請問遠視眼遠點位於眼球(A)前方(B)後方(C)上方(D)下方,請問答案為何?__(4)__
a.在眼睛所看到面板(LCoS)的影像為(A)縮小實像(B)放大實像(C)相等實像(D)放大虛 像(E)縮小虛像,請問答案為何?__(23)__

申論題 (26)

b.近視眼校正須戴焦距為正之眼鏡或焦距為負之眼鏡?__(2)__
c.近視眼之遠點須與鏡片什麼位置__(3)__重合,可校正其近視眼。
e.遠視眼校正須戴焦距為正之眼鏡或焦距為負之眼鏡?__(5)__
a.如上圖stpindex光纖設core(核心)折射率nf=1.6，cladding折射率nc=1.5,則其由空氣進入光纖之有效NA值__(6)__,由空氣其入射最大半角θimax為何?__(7)__
b.如果入射光纖功率為5W,則經一段光纖後,其山射功率為0.1W,則求取dB值 __(8)__。
a.__(9)__在眼球壁的正前方,是一層彈性透明無血管組織,具有使光線最大屈折能力。
b.__(10)__從脈络膜前緣延至虹膜跟部,有調節水晶體的作用。
c.在視軸所在之視網膜位置有一特別密集的錐狀細胞集中區域,稱為__(11)__,是為視覺最敏感區域。
a.錐狀細胞與桿狀細胞是對光敏感的細胞,其中__(12)__細胞在的光亮條件下,才會起作用,即適合於日間視覺__(13)__細胞只有在較暗條件下起作用,即適合於微光視覺。
b.__(14)__細胞能夠分辨色彩;__(15)__細胞只能辨別明暗的變化,對色彩無感覺作用。

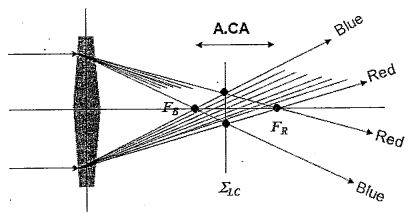

a.軸上白光光線發出,由於波長不同,經過鏡片因折射率差異而改變成像點位置,如下圖所示,請問此色差為何?__(16)__

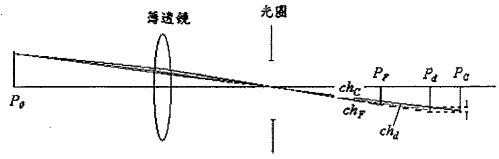

b.離軸白光光線於波長不同,其成像面位置不同,造成其放大率相異,如下圖所示,請問此色差為何?__(17)__

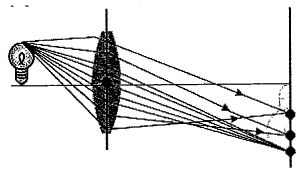

c.軸上光源在镜片不同高度造成像點的偏移,如下圖所示,請問此像差為何?(18)

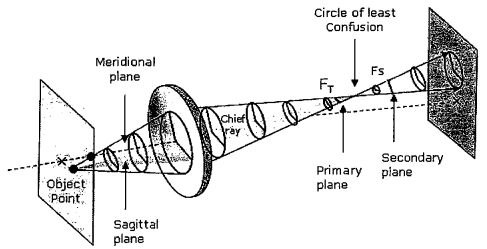

d.自軸外物點之細小光束經透折射後形成互相正交之兩焦線,如下圖所示,請問此像差為何?__(19)__

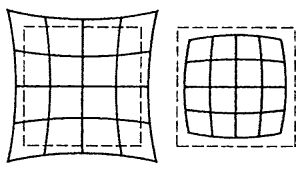

e.物面上每一點放大率不同在成像面所造成像差,如下圖所示,請問此像差為何?__(20)__

f.在同一物高上在镜片上不同位置之成像放大率不同所造成像差,如下圖所示,請問此像差為何?__(21)__

g.軸外物點其斜邊物距比在軸上物距增長,造成像點位置不同,形成一曲面,如下圖所示,請問此像差為何?__(22)__
b.目鏡(Eyepiece)焦距須為正或為負?__(24)__
6.成像定理

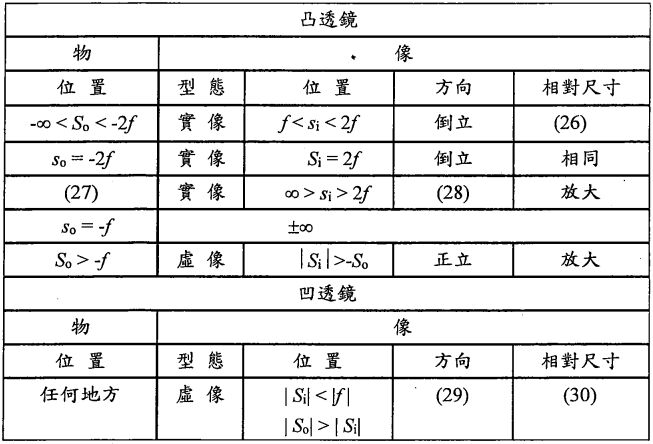

a.鏡片成像物像關係 So為物距,Si為像距,f為焦距,設f＞0,凸透鏡焦距f,凹透焦距-f。
(a) (6%) Calculate the power and image-space focal length of the lens.
(b) (6%) Determine the locations of image-space principal point and image-space focal point.
(c) (6%) Find the position and size of image formed.
(a) (6%) Find the highest-order fringe in the interference pattern and its finesse.
(b) (6%) Find the minimum resolvable wavelength interval and its chromatic resolving
(c) (6%) Determine the half-width and the contrast factor C =(It/Ii)max/(It/Ii)min.(It and Ii are the irradiances of the transmitted and incident beams.)

(d) (4%) What is the minimum spacing between the mirrors of a Fabry-Perot interferometer to resolve two lines with △λ = 0.07 63b4edbaae99c.jpg at λ = 5900 63b4edbaae99c.jpg?
