110年 - 110-1 全國技術士技能檢定學科_乙級：07400配電電纜裝修#97461

科目：技檢◆配電電纜裝修-乙級 | 年份：110年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電電纜裝修-乙級

選擇題 (80)

1. 施作 1/C 25kV 500MCM 預鑄型肘型端頭時，其接頭轉換器須推至電纜之標記帶處，使其與電纜之那一層相結合？(A)外皮(B)內半導體(C)外半導體(D)絕緣體。
2. 電纜壓接套管導線末端會造成接觸不良，引起溫升之因素為(A)未塗保護油(B)導線彎曲(C)導線散 開(D)切面未平整。
3. 為了節能與降低電費的需求，家電產品的正確選用應該如何？(A)選用能效分級數字較高的產 品，效率較高，5 級的比 1 級的電器產品更省電(B)設備沒有壞，還是堪用，繼續用，不會增加支 出(C)選用高功率的產品效率較高(D)優先選用取得節能標章的產品。
4. 40 平方公尺配電場所防火鐵門之寬度不得小於(A)1.2 公尺(B)2.0 公尺(C)1.8 公尺(D)1. 0 公尺。
5. 變壓器效率最大時之鐵損與銅損之比為(A)1：4(B)1：1(C)1：2(D)1：3。
6. 下列何者燈泡發光效率最高？(A)白熾燈泡(B)省電燈泡(C) LED 燈泡(D)鹵素燈泡。
7. 管路裝置於鐵軌下方時，管路頂部距離軌道頂部不得小於(A)0.6 公尺(B)1 公尺(C)1.27 公尺(D)0.8 公尺。
8. 當多條相同負載之電纜放於如下圖管路群時，下列編號多少之電纜散熱最差？
9. 在三相三線式配電線路之末端有一消耗電力 80kW，功率因數 0.8（遲相）之負載，如以電容器加裝於負載端改善功率因數為 1.0，則線路電流變為原來電流之(A)1.25 倍(B)1.00 倍(C)0.64 倍(D)0. 80 倍。
10. 因為工作本身需要高度專業技術及知識，所以在對客戶服務時應(A)以專業機密為由，不用對客 戶說明及解釋(B)保持親切、真誠、客戶至上的態度(C)若價錢較低，就敷衍了事(D)不用理會顧客 的意見。
11. 交連 PE 電力電纜正常運轉溫度 90℃，緊急運轉溫度為(A)120℃(B)110℃(C)100℃(D)130℃。
12. 亭置式變壓器設置之處所，應距離路口至少(A)5 公尺(B)8 公尺(C)10 公尺(D) 3 公尺。
13. R-L-C 並聯電路當諧振時，電路之總導納為(A)最小(B)無限大(C)零(D)最大。
14. 進出電梯時應以下列何者為宜？(A)可同時進出(B)裡面的人先出，外面的人再進入(C)爭先恐後無 妨(D)外面的人先進去，裡面的人才出來。
15. 限流熔絲開關(NX)之限流熔絲或負載開關筒均附消弧機構，其操作條件為(A)無負載電流方可操 作(B)額定負載電流下可操作(C)線路故障時可操作(D)停電時方可操作。
16. 15kV 級單芯 500MCM 交連 PE 電纜之絕緣體平均厚度多少公厘以上？(A)0.38 公厘(B)2.03 公厘(C) 0.76 公厘(D)4.45 公厘。
17. 職場內部常見之身體或精神不法侵害不包含下列何者？(A)使勞工執行與能力、經驗相符的工作 (B)強求勞工執行業務上明顯不必要或不可能之工作(C)脅迫、名譽損毀、侮辱、嚴重辱罵勞工(D) 過度介入勞工私人事宜。
18. 人孔坑底層應舖設 2"ψ 以下之碎石厚度為(A)20 公分(B)15 公分(C)10 公分(D) 5 公分。
19. 台電高壓地下線路使用之電纜，無論 11.4kV 或 22.8kV 線路皆使用(A)24kV 級銅帶遮蔽 XLPE 鋁 電纜(B)25kV 級銅帶遮蔽 XLPE 鋁電纜(C)25kV 級 XLPE 銅線遮蔽銅電纜(D)24kV 級銅帶遮蔽 XLP E 銅電纜。

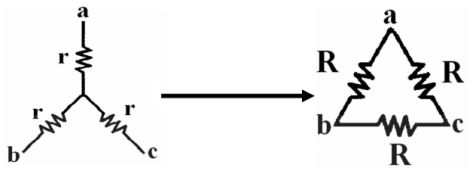

20. 如下圖所示，Y－△電阻轉換，則 R 為
21. 兩只電容器各為 2μF 及 3μ F 其串聯後之總容量為(A)5μ F(B)3μF(C)6μ F(D)1.2μ F。
22. 混凝土在輸送過程中，最易發生材料分離，用滑槽卸料時，槽之末端必須銜接垂直落管，管長不得短於多少公分？(A)60 公分(B)50 公分(C)20 公分(D)30 公分。
23. 下列哪些廢紙類不可以進行資源回收？(A)紙尿褲(B)雜誌(C)報紙(D)包裝紙。
24. 下列何者不是溫室效應所產生的現象？(A)造成全球氣候變遷，導致不正常暴雨、乾旱現象(B)北 極熊棲地減少(C)造成臭氧層產生破洞(D)氣溫升高而使海平面上升。
25. 配電場所之高度，除樑下部分在不影響供電設備之設置，得酌予降低外，其他空間之淨高須維持在(A)2.5 公尺(B)2.0 公尺(C)3.0 公尺(D)1.5 公尺。
26. 酸雨對土壤可能造成的影響，下列何者正確？(A)土壤更肥沃(B)土壤中的重金屬釋出(C)土壤液化 (D)土壤礦化。
27. 配電線路電壓降採近似值算法，係指在額定之負載，送電端電壓與受電端電壓之(A)相量和(B)算 術差(C)相量差(D)算術和。
28. 下列何種省水馬桶的使用觀念與方式是錯誤的？(A)選用衛浴設備時最好能採用省水標章馬桶(B) 省水馬桶因為水量較小，會有沖不乾淨的問題，所以應該多沖幾次(C)如果家裡的馬桶是傳統舊 式，可以加裝二段式沖水配件(D)因為馬桶是家裡用水的大宗，所以應該儘量採用省水馬桶來節約用水。
29. 在噪音防治之對策中，從下列哪一方面著手最為有效？(A)噪音源(B)傳播途徑(C)個人防護具(D)偵 測儀器。
30. 身為公司員工必須維護公司利益，下列何者是正確的工作態度或行為？(A)將公司逾期的產品更 改標籤(B)施工時以省時、省料為獲利首要考量，不顧品質(C)服務時首先考慮公司的利益，然後 再考量顧客權益(D)工作時謹守本分，以積極態度解決問題。
31. 高壓肘型端頭使用潤滑膏之包裝袋上標示字樣為何？(A)黑色「可分離型接頭專用」(B)紅色「可 分離型接頭專用」(C)紅色「終端接頭及直線接頭專用」(D)黑色「終端接頭及直線接頭專用」。
32. KP 製 500MCM 插入式接頭於電纜半導電層上纏繞半導電膠帶，該 30m m 寬外半導，若邊緣不整齊時，可先塗抹半導體漆使其整齊均勻，惟不能沾到(A)外皮(B)遮蔽銅線(C)絕緣體(D)內半導。
33. 既設之直路電纜改接施工，在剪斷電纜前，應先使用何種儀器量測辨識，確認予以改接之電纜是否正確？(A)電阻計(B)電纜識別器(C)電壓電流計(D)相序計。
34. 混凝土管路編紮鋼筋時，主鋼筋連接至少疊接(A)30 公分(B)20 公分(C)40 公分(D)50 公分。
35. 電纜接頭施工後，為便於日後查核，應將施工人員合格證統一號碼之標籤貼於離電纜接頭被覆上約多少公分？(A)10 公分(B)20 公分(C)5 公分(D)30 公分。
36. 故意侵害他人之營業秘密，法院因被害人之請求，最高得酌定損害額幾倍之賠償？(A)4 倍(B)1 倍 (C)2 倍(D)3 倍。
37. 22.8kV 配電系統採用 25kV 級交連 PE 電纜，其基準絕緣衝擊耐壓(BIL)為(A)60kV(B)90kV(C)110k V(D)150kV。
38. 為免於電纜拖拉時破壞電纜之特性及強度，在拖拉進行中須隨時檢視下列何種儀表？(A)張力計 (B)耐壓計(C)高阻計(D)壓力計。
39. 拌和混凝土之最佳水質為何？(A)海水(B)井水(C)自來水(D)河水。
40. 地下配電 200A 分歧線電源側使用電力保險絲容量為多少安培(A )？(A)65A(B)100A(C)40A(D)125 A。
41. 根據性別工作平等法，下列何者非屬職場性別歧視？(A)有未滿 2 歲子女之男性員工，也可申請每日六十分鐘的哺乳時間(B)雇主事先與員工約定倘其有懷孕之情事，必須離職(C)雇主考量女性 以家庭為重之社會期待，裁員時優先資遣女性(D)雇主考量男性賺錢養家之社會期待，提供男性 高於女性之薪資。
42. 管路塑膠管在銜接前，應將新切之塑膠管插入承口端，其管口內外側斜角需磨成(A)15°(B)30°(C)45 °(D)60°。
43. 設 R－C 串聯電路，電源頻率 f＝500Hz，R＝10Ω，C＝16μ F，則其總阻抗 Z 為(A)30Ω(B)10＋j 20Ω(C)10Ω(D)10－j20Ω。
44. 一直線管路長 200 公尺，欲拖拉一條電纜，其重量每公尺 4 公斤，設管內摩擦係數 0.4，則電纜拖拉張力為多少公斤？(A)320 公斤(B)200 公斤(C)100 公斤(D)640 公斤。
45. 溫室氣體減量及管理法中所稱：一單位之排放額度相當於允許排放______之二氧化碳當量。(A)1 立方米(B)1 公斤(C)1 公擔 (D)1 公噸
46. 變壓器之短路試驗可測定(A)渦流損(B)極性(C)匝數比(D)阻抗電壓。
47. 壓接端子壓妥後，其壓縮處之凸出尖銳部分應予磨平，並以紗布沾何種物質拭淨？(A)汽油(B)石 油精(C)柴油(D)綠油精。
48. 下列電纜接頭具有活電及有負載或無負載之情形下，可切開或投入之性能者為(A)600A 肘型端頭 (B)屋內終端接頭(C)200A 肘型端頭(D)屋外終端接頭。
49. 開挖土方時為避免邊坡崩陷滑移應採取措施為(A)加強地下水位(B)增加開挖土方體積(C)加強擋土 設備(D)減少開挖土方體積。
50. 地下配電系統，主幹線以不直接供應多少以下之高壓用戶負載為原則？(A)150A(B)50A(C)100A(D)2 00A。
51. 敷設電纜前後，電纜末端均應做好何種處理，以防止濕氣侵入電纜內部？(A)防劣化(B)防爆(C)防 火(D)防水。
52. 交連 PE 電力電纜正常運轉溫度 90℃，短路溫度為(A)250℃(B)150℃(C)100℃(D)130℃。
53. 電容器的電抗值與交流的頻率(A)相等(B) √3(C)正比(D)反比。
54. 電纜接頭處理的目的，係為控制(A)電纜遮蔽體之電應力(B)外層被覆之電應力(C)電纜半導體之電 應力(D)電纜絕緣體內部之電應力。
55. 屋外基礎應為密閉型，未穿線之管口應加封塞，預留基礎之電纜溝應(A)加木板覆蓋(B)加鋼板覆 蓋(C)加水泥蓋板覆蓋(D)加塑膠板覆蓋。
56. 使用鑽孔機時，不應使用下列何護具？(A)棉紗手套(B)耳塞(C)防塵口罩(D)護目鏡。
57. 日光燈管、水銀溫度計等，因含有哪一種重金屬，可能對清潔隊員造成傷害，應與一般垃圾分開處理？(A)鉛(B)汞(C)鎘(D)鐵。
58. 額定容量 50kVA 單相變壓器乙具，若一次額定電壓為 6600V 時，則其一次額定電流約為(A)5.3A (B)4.3A(C)6.5A(D)7.6A。
59. 11.4kV 配電系統採用 15kV 級交連 PE 電纜，其出廠試驗之 BIL 約為(A)60kV(B)110kV(C)137.5kV (D)90kV。
60. 6 吋管路之通管試驗用鍍鋅鑄鐵或木質試通棒，其規範為(A)150ψ×150mm(B)114ψ×114mm(C)140 ψ×125mm(D)70ψ×75mm。
複選題
 複選題：
61. 電纜拖車使用前除須檢視輪胎氣壓是否足夠外，下列哪些設備須一併檢視？(A)氣壓系統(B)刹車 系統(C)操作系統(D)燈號系統。
複選題
62. 屋內配電場所預埋管，上下左右之各管間隔，下列何者為錯誤？(A)150 公厘(B)140 公厘(C)130 公 厘(D)160 公厘。
複選題

63. 如下圖所示，π 形網路之阻抗為 Z1 =Z2 =Z3 =75Ω，試求其等值 T 型網目下列哪些為正確？(A)60583bd828ce3.jpg = 15Ω(B)60583bdf6d009.jpg =15Ω(C)60583be73ec41.jpg =25Ω(D) 60583bef8be77.jpg=25Ω。
複選題
64. 混凝土施工過程中，應避免下列哪些情形發生？(A)有冷縫、蜂窩或孔洞產生(B)塑性收縮造成裂縫(C)表面殘留雜物(D)流動性變差造成析離及泌漿。
複選題
65. 25kV 500MCM 電纜以預鑄型電纜肘型端頭施工時，下列哪些為裝置絕緣插頭必須施作之項目？ (A)將絕緣插頭套入肘型端頭之前端(B)以扭力扳手適當鎖緊絕緣插頭(C)將絕緣插頭封蓋內面拭淨 及塗上潤滑膏後，用力將封蓋往絕緣插頭方向推進至卡緊為止(D)將絕緣插頭套入肘型端頭之後 端。
複選題
66. 電纜引導工具之功用，下列敘述哪些正確？(A)作為銜接、串拉電纜之工具(B)轉彎時使電纜能維 持足夠彎曲半徑之工具(C)具強大耐拉力(D)引導電纜定位於施放路徑上。
複選題
67. 電纜敷設作業時，可能使用下列哪幾種車輛？(A)地下電纜滑車(B)電纜拖車(C)昇空車(D)電纜絞盤 車。
複選題
68. 地下配電管線埋設方式除橋樑附掛電纜管路、溝渠式外，尚有(A)共同管道(B)管路直埋(C)電纜直 埋(D)混凝土管路。
複選題
69. 下列何者符合配電場所設置規範？(A)預埋管路管頂至少距路面 1.2 公尺深(B)預埋塑膠硬管至建築 線外 0.1 公尺(C)面積 21 平方公尺之配電場所，預埋塑膠硬管 6 吋管 6 管(D)預埋之塑膠硬管應符 合 CNS 之 ES-1 級。
複選題
70. 電纜敷設工具中，下列哪些屬拖拉工具？(A)電纜拉線眼(B)捲揚器拖拉(C)絞盤車(D)大型開口滑 車。
複選題
71. 新建築物之高壓管路引接，下列哪些長度不可直接引入人孔？(A)40 公尺(B)30 公尺(C)35 公尺(D)20 公尺。
複選題
72. 下列哪些為亭置式變壓器之試驗項目？(A)外觀檢查(B)絕緣電阻試驗(C)負載損及無載損試驗(D)匝 比試驗。
複選題
73. 配電管路施工完成後，每管須穿設之尼龍、聚丙烯或其他同等級之繩索一條，以下繩索截面積何者錯誤？(A)2mm2(B)6mm2(C)4mm2(D)8mm2。
複選題
74. 25kV ＃1 AWG 電纜以預鑄型直線接頭施工過程中，將直線接頭套管移回銅壓接套管上方後，另 取一條鍍錫軟銅線與下列何處進行紮接？(A)接頭套管之接地眼(B)電纜外半導體(C)電纜導體(D)電 纜遮蔽銅線。
複選題
75. 如下圖，配電圖資內符號，係表示
複選題
76. 25kV ＃1 AWG 電纜以預鑄型電纜肘型端頭施工時，以壓縮器壓縮銅壓接套管之過程中，須以下 列哪些方式施作方符合規定？(A)壓縮器配上 U25RT 壓縮鍵施作(B)每次壓縮間隔 1.6 ~3.2 ㎜，壓 縮至壓滿壓接套管為止(C)壓縮器配上 U27RT 壓縮鍵施作(D)每次壓縮旋轉 90 度。
複選題
77. 亭置式變壓器二次側引出之低壓電纜回路數及線徑，下列哪些敘述正確？(A)167kVA 可引出 250 MCM×4 回路(B)25kVA 可引出 2/0AWG× 2 回路(C)100kVA 可引出 250MCM ×3 回路(D)50kVA 可引 出 250MCM×2 回路。
複選題

78. 下列符號表示何者正確？(A)配電圖資內60583c4bce726.jpg為路燈控制開關(B)配電圖資內60583c541f6bc.jpg為路燈控制開關(C)屋內配線設計圖內60583c6243816.jpg為人孔(D)屋內配線設計圖內60583c6c1a478.jpg為人孔。
複選題
79. 地下配電管線埋設方式中，採用混凝土管路之適用場所，除橫穿高速公路之管路外，尚有哪些場所？(A)市區饋線之幹線 4 管以下之道路(B)市區主要幹道(C)變電所出口處(D)穿越鐵路之管路。
複選題
80. 瀝青混凝土鋪面，下列哪些因素會造成路面剝脫形成坑洞？(A)骨材特性或環境因素(B)交通量或 鋪築過程(C)級配種類或瀝青特性(D)氣溫或天候因素。

申論題 (0)
