111年 - 06900 建築工程管理乙級工作項目 01：識圖說與製圖#105632

科目：技檢◆建築工程管理-乙級 | 年份：111年 | 選擇題數：73 | 申論題數：0

試卷資訊

所屬科目：技檢◆建築工程管理-乙級

選擇題 (73)

1. 下列符號及尺寸表示法，何者為錯誤？ (A)4 根直徑 19 ㎜的鋼筋－4-D19 (B)第 3 層編號 2 號的柱－2C₃ (C)柳安木板寬度 120 ㎜厚度 18 ㎜－柳安 12 0 ㎜×18 ㎜ (D)2 根等邊角鋼 90×90×9-2L90×90×9 。

2. 關於設計圖與施工圖的敘述，下列何者為錯誤？ (A)基準線如非柱中心線即為牆壁中心線 (B)各層平面圖可俯視水平剖面圖或仰視水平剖面圖方式繪製 (C)各層平面圖如以俯視圖方式表現時，其梁與樓板均以虛線表示 (D) 各層平面圖以仰視圖方式表現時，柱梁與樓板均以實線表示。

3. 緊急照明燈之符號為 (A) (B) (C) (D) 。

4. 電氣符號為 (A)專用單插座 (B)專用雙插座 (C)接地防爆型插座 (D)雙連插座。

5. 俯視圖為正視圖為則其側視圖應為下列何者？ (A) (B) (C) (D) 。

6. 給排水配管符號“－－－－”是表示 (A)排水管 (B)給水管 (C)通氣管 (D)回水管。

7. 結構圖樣"F "符號係表示下列那一部位之編號 (A)梁 (B)柱 (C)地梁 (D)基腳。

8. 依國家標準建築製圖規定“”符號為 (A)冷卻送水管 (B)冷卻回水管 (C)冰水回水管 (D)冰水送水管。

9. 出口標示燈之符號為 (A) (B) (C) (D) 。

10. 在建築結構圖中“FS”是代表 (A)地梁 (B)基腳 (C)基礎板 (D)柱。

11. 建築圖之配置圖之圖例應著色以供申請執照使用，依 CN S 之規定基地內現有房屋應著 (A)黃色 (B)藍色 (C)紅色 (D)綠色。

12. 依屋內線路裝置規定壁燈之設計圖符號為 (A) (B) (C) (D) 。

13. 繪圖準則中圖別之編號下列何者錯誤？ (A)給水設備圖 P (B)排水設備圖 P (C)機械設備圖 G (D)電氣設備圖 E 。

14. 俯視圖為正視圖為，則其右視圖應為 (A) (B) (C) (D) 。

15. 係指 (A)接地 (B)整流器 (C)電話機 (D)蓄電池。

16. 於給排水管線圖中之符號代表 (A)球型閥 (B)伸縮接頭 (C)安全閥 (D)電截流活門。

17. CNS 規定建築圖上所用最小單位為 (A)m (B)㎝ (C)㎜ (D)㎞。

18. 下列比例，何者可為直角三角形之三邊比？ (A)1：2：3 (B)2：3：4 (C)3： 4：5 (D)4：5：6 。

19. 精算面積時，一坪應等於幾 m2 (A)3.3033 (B)3.3058 (C)3.333 (D)3.416 。

20. 平面圖上標示 (A)中心線 (B)座標線 (C)高程線 (D)剖面線。

21. 基地用線中，下列何者由地政機關所經辦 (A)建築線 (B)地界線 (C)牆面線 (D)道路中心線。

22. 鋼板之符號以何者表示？ (A)PL (B)PP (C)Fb (D)WF 。

23. 火警受信總機之符號是 (A) (B) (C) (D) 。

24. 土地所有權狀所記載面積為 2 公頃 4 公畝 5 平方公尺等於幾平方公尺？ (A)24005 (B)20405 (C)20045 (D)24045 。

25. 鋼軌樁之規格是以何者表示？ (A)斷面尺寸 (B)每米重 (C)外型 (D)英文符號。

26. 熱水管之符號為 (A) (B) (C) (D) 。

27. 排水管之符號為 (A) (B) (C) (D) 。

28. 排煙設備排煙口之符號為 (A) (B) (C) (D) 。

29. 下列構件何者用以連接兩屋架 (A)水平大梁 (B)人字木 (C)水平隅撐 (D)桁木。

30. 下列何者不受級高、級深尺寸影響 (A)平台高度 (B)平台寬度 (C)扶手高度 (D)樓梯淨空。

31. GL 線下之建物外牆，其補強鋼筋宜配置在 (A)內側下半部 (B)外側下半部 (C)內側上半部 (D)外側上半部。

32. 下列符號何者與直立管道間最無關連？ (A) (B) (C) (D) 。

33. （拖線箱）左側符號與下列何者有關 (A) (B) (C) (D) 。

34. 依據「建築技術規則」規定，具 3 小時以上及 2 小時以上防火時效之鋼筋混凝土柱，其短邊寬度最小應分別有 (A)50，20 (B)40，25 (C)35，25 (D)3 0，24 ㎝以上。

35. 表示建築材料或建築內部構造及細部結構的最適當圖面是 (A)配置圖 (B)平面圖 (C)立面圖 (D)剖面詳圖。

36. 依 CNS 規定在建築圖中，下列何者表示地面？ (A) (B) (C) (D) 。

37. 相關建築常用單位下列何者不適當 (A)水壓試驗(kg/cm² ) (B)換氣量 m³ /m ²‧h (C)緊急用電源插座之供應容量(kw) (D)磚塊材料之單位載重(kg/m² ) 。

38. 如下圖，建物完工後斜線部份回填土夯實至少應分 (A)1 (B)2 (C)3 (D)4 次完成。

39. 依 CNS 規定，圖號“M”代表 (A)建築圖 (B)電氣設備圖 (C)空調及機械設備圖 (D)消防設備圖。

40. 依 CNS 規定，給排水設備圖例中，熱水回水管以何種符號表示？ (A) (B) (C) (D) 。

41. 重力式給水方式之住宅建築其A揚水管B消防立管C用水設備給水管三者中，以何者最常利用如電梯間旁之公共管道間 (A)A、B、C (B) A、B)(C)A、C(D)B、C 。

42. 下圖示門立面則鉸鏈裝置於 (A)A (B)B (C)C (D)D 處。

43. 依國家標準建築製圖規定，申請建築執照配置圖上之防火間隔應著 (A)草綠色 (B)紅色 (C)黃色 (D)藍色。

44. 鋼構造節點接合方式，下列何者較為合理 (A) (B) (C) (D) 。

45. 下圖木構材尺寸標示為 (A)H×L×W (B)W×L×H (C)W×H×L (D)L×H×W 。

46. 依 CNS 之規定，下列何者不為平面圖之主要內容 (A)牆身構造及厚度 (B)各部尺度 (C)建築線及高度限制線 (D)新舊構渠及排水方向。

47. 依 CNS 之規定，下列何者不是結構平面圖之主要內容？ (A)基礎、屋頂之結構平面圖 (B)柱、梁、板之結構詳圖 (C)柱、梁、版之位置及編號 (D)註明材料規範。

48. 左圖中 A 之標示不會是下列何者 (A) (B) (C) (D) 。

49. 下列符號中何者其內部配置有鋼筋 (A) (B) (C) (D) 。

50. FL＋1000(㎜)示 (A)樓地版面距基地地面 1m (B)將樓地版面提升 1m (C)將樓地版面下降 1m (D)樓地版面上方 1m 處。

複選題

51. 依 CNS 建築配置圖例（藍色）表示 (A)河 (B)川 (C)溝渠 (D) 游泳池。

複選題
52. 依 CNS 製圖準則，製圖前對圖面之佈置應妥為規劃，依相關製圖原則，下列敘述何者正確？ (A)平面圖置於圖面左上方 (B)立面圖置於平面圖下方或左、右側 (C)剖面圖及詳圖置於圖面之右邊或其他空白處 (D)索引圖置於圖面右下角。

複選題
53. 依 CNS 國家標準，建築圖製圖之敘述，下列何者正確？ (A)圖紙大小及圖框有標準尺度規定 (B)標題欄有直式（圖面右側）及橫式（圖面下側）兩種 (C)圖號之編排由設計人訂定以建立風格 (D)文字大小、線條粗細、比例尺等皆有製圖原則。

複選題
54. 依 CNS 製圖準則，圖號之英文代號原則，下列敘述何者不正確？ (A)S 代表建築圖 (B)F 代表電氣設備圖 (C)P 代表污水處理設施圖 (D)G 代表瓦斯設備圖。

複選題
55. 依 CNS 製圖準則，下列敘述何者不正確？ (A)度量衡之單位，以台制為準 (B)尺度標示置於尺度線之上方 (C)位置圖指北一般以圖上方為北方 (D)一張圖只能有一種比例尺。

複選題
56. 依 CNS 製圖準則，一般通用建築符號及縮寫字，下列何者正確？ (A)RB3 表示頂層編號 3 樑 (B)7C5A 表示七樓編號 5A 柱 (C)CO 表示混凝土 (D)EGL 表示現有地面高程。

複選題
57. 建築工程圖說之效力，下列敘述何者正確？ (A)工程契約中宜載明圖說效力之優先順序 (B)統包工程因為設計及施工都是承攬商之工作，圖說與契約牴觸者，以契約為準 (C)有設計圖說，但契約漏列工程數量，可以免做 (D)比例尺大的圖說較比例尺小的圖說有效力，所以大樣圖效力優於平、立面圖。

複選題

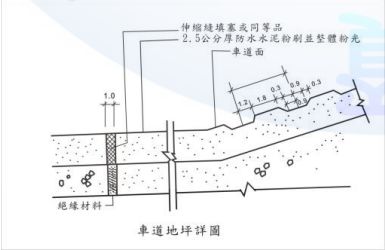

58. 有關下圖之敘述，下列何者正確？ (A)因為法規已規定，所以無須標示坡度 (B)伸縮縫寬度 1 ㎝ (C)車道面凹凸有止滑作用 (D)車道凹處厚度可以不足 2.5 ㎝。

複選題

59. 有關下圖之敘述，下列何者正確？ (A)頂面有斜度部分稱為泛水 (B)此為磚構造 (C)內側僅作水泥砂漿粉刷不利於防水 (D)外側貼馬賽克需抹縫。

複選題

60. 有關下圖之敘述，下列何者正確？ (A)虛線表示門扇開啟及固定的方向 (B) 此構造屬於乾式施工的搗擺組合 (C)隔版及門扇底部露空太高將影響私密性 (D)門扇頂邊高度大約距地坪 180 ㎝就已足夠。

複選題

61. 有關「門」的 CNS 建築圖例及名稱，下列何者正確？ (A) ：雙向門 (B) ：折疊門 (C) ：旋轉門 (D) ：上拉門。

複選題

62. 有關「材料、構造」的 CNS 建築圖例及名稱，下列何者正確？ (A) ：磚 (B) ：木材 (C) ：石材 (D) ：卵石。

複選題
63. 依據 CNS 建築製圖常用符號及表示法，下列何者正確？ (A)2B3：二樓編號 3 梁 (B)7C5：七樓編號 5 柱 (C)2S3：三樓編號 2 樓版 (D)GL：地盤線。

複選題
64. 下列何者是建築設備圖常用的比例尺？ (A)1：1000 (B)1：200 (C)1：100 (D) 1：5 。

複選題
65. 從下列何種設計圖可了解建築工程之外觀、形狀及外牆裝飾材質 (A)結構平面圖 (B)建築立面圖 (C)建築剖面圖 (D)植栽配置圖。

複選題
66. 依 CNS 建築結構圖符號，下列基本符號之敘述何者正確？ (A)B 表示板 (B) CS 表示懸臂板 (C)SS 表示樓梯梯板 (D)FS 表示基礎板。

複選題
67. 依 CNS 建築製圖比例原則，排水設備圖顯示各層平面之配置時，下列何者圖面比例錯誤？ (A)1/10 (B)1/100 (C)1/200 (D)1/500 。

複選題
68. 下列建築製圖符號之敘述何者正確？ (A)F：消防設備圖 (B)L：環境景觀植栽圖 (C)A：空調機械設備圖 (D)P：給水、排水及衛生設備圖。

複選題
69. 依 CNS 建築結構圖符號，下列何者正確？ (A)G：大梁 (B)L：格柵梁 (C)J：楣梁 (D)RB₃：頂層編號 3 梁。

複選題

70. 依 CNS 建築結構圖符號，下列何者為正確？ (A)C：梁 (B)S：樓板 (C)J：格柵梁 (D)：七樓編號 5A 。

複選題
71. 依 CNS 建築製圖比例原則，平面圖比例所示原則下列何者正確？ (A)1/30 (B)1/50 (C)1/100 (D)1/200 。

複選題
72. 依 CNS 建築製圖符號，下列何者正確？ (A)C.C:中心間隔 (B)FFL:地板面線 (C)BM:水準點 (D)GL:天花板線。

複選題

73. 依 CNS 建築製圖電氣設備圖例，下列何者正確？ (A) ：接地 (B) :双連插座 (C)H:人孔 (D) ：冷水管。

申論題 (0)
