111年 - 06900 建築工程管理甲級工作項目 01：現場施工詳細圖繪製#105602

科目：技檢◆建築工程管理-甲級 | 年份：111年 | 選擇題數：54 | 申論題數：0

試卷資訊

所屬科目：技檢◆建築工程管理-甲級

選擇題 (54)

1. 依「建築技術規則」規定，木絲水泥板、耐燃石膏板及其他經中央主管建築機關認定符合耐燃二級之材料，稱之為 (A)不燃材料 (B)耐火板 (C)耐燃材料 (D)耐水材料。

2. 係指 (A)電磁開關 (B)無熔絲開關 (C)閘刀開關 (D)油電開關。

3. 左圖係指 (A)單插座及開關 (B)雙連插座 (C)時控開關 (D)拉線開關。

4. 如下圖，銲接符號是表示 (A)在 a 面實施角銲 (B)在 b 面實施角銲 (C)在 b 面於施工現場實施角銲 (D)在 a 面於施工現場實施角銲。

5. 依建築物給水排水設備相關規範規定，排水管橫向管徑超過 75 ㎜時其流水坡度以不小於 (A)1/50 (B)1/75 (C)1/100 (D)1/200 為原則。

6. 配管符號表示 (A)90 度彎管 (B)閘門閥 (C)單流閥 (D)聯合接頭。

7. 下圖Ｈ型鋼，其標註構材尺寸(單位：㎜)為 (A)344×348×10×16 (B)344×348 ×16×10 (C)348×344×10×16 (D)348×344×16×10 。

8. 木料之計算，所謂一「才」為 (A)1 台尺×1 台尺×10 台寸 (B)1 台尺×1 台尺× 1 台尺 (C)1 台寸×1 台寸×1 台尺 (D)1 台寸×1 台寸×10 台尺。

9. 屋內配線 N.F.B.記號是指 (A)空氣斷路器 (B)無熔絲開關 (C)電力斷路器 (D) 接觸器。

10. 發電機基礎在安裝施工時，下列敘述何者錯誤 (A)基礎應具有足夠之承載強度 (B)充分考慮地盤下陷等情形 (C)樓版強度僅考慮發電機之靜載重 (D)基礎與建築結構間，應設有橡膠墊。

11. 建築平面圖，經常看到“ ”的記號，是表示 (A)此區較 1FL 高 1 5cm (B)此區地坪填高 15cm (C)此區 GL 高 15cm (D)此區較水平基準點高 15cm 。

12. 依 CNS 規定建築請照圖中塗紅部份表示 (A)綠地 (B)道路 (C)騎樓 (D)新(改、修、增)建房屋。

13. 建築工程用五金（包括鋼筋、鋼骨）之尺寸，習慣上使用哪一種單位？ (A)公厘 (B)公尺 (C)公分 (D)公寸。

14. 依 CNS 之規定建築圖代號中，給、排水設備圖之圖號為 (A)Q (B)F (C)S (D)P 。

15. 某建築物二層結構平面圖中，不會出現之符號可能為 (A)B (B)G (C)C (D)FS 。

16. 木構造中正同柱與水平大梁接合鐵件常使用 (A)平尾螺栓 (B)Ｕ型鐵 (C)螞蝗釘 (D)接合圈。

17. 管路標註 BOP.EL 表示以 (A)管底面 (B)管頂面 (C)管中心 (D)管內壁為配管基準面。

18. 平面符號如左，則立面圖示應為 (A) (B) (C) (D) 。

19. 建築物平面配管符號表示 (A)向右 (B)向下 (C)上下 (D)向上接管。

20. 有中脊線之斜屋頂坡度設計為 4 分水，若跨度為 8m，則脊高為 (A)4m (B) 3.2m (C)2m (D)1.6m 。

21. 依規範規定砌造磚石牆壁，須用容積比不低於 (A)1：3 (B)1：3.5 (C)1：4 (D)1：4.5 之水泥砂漿。

22. 建築或結構圖上符號於工地現場放樣墨線以下列何者表示為佳？ (A) (B) (C) (D) 。

23. 單管施工架（鷹架）在適當之垂直、水平距離處與建物妥實連接，其間隔分別為多少 m？ (A)2，2.5 (B)3，3.5 (C)4，4.5 (D)5，5.5 。

24. 柱斷面積尺寸 a×a，其以水泥砂漿製作之定位堤（柱模組立定位依據）以下列何者為佳？ (A) (B) (C) (D) 。

25. 柱斷面積尺寸 a×a，其以木料角材製作之定位堤（柱模組立定位依據）以下列何者為佳？ (A) (B) (C) (D) 。

26. 文字簡寫符號"RF"可表示為 (A)構造別 (B)屋頂 (C)結構組件別 (D)材料別。

27. 依 CNS 圖例中 A-4 表示 (A)建築圖第 4 個圖號 (B)建築圖第 4 張圖 (C) 建築圖第 1 張圖號 (D)建築圖第 1 張圖的第 4 個圖面。

28. 基地實際面積為 100m²，若以 1/200 比例繪圖，則圖面中（基地）面積大小為 (A)0.5 (B)5 (C)10 (D)25 cm2。

29. 依 CNS 之規定建築剖面符號表 (A)RC 牆 (B)磚牆 (C)木板牆 (D)帷幕牆。

30. 一般建築結構平面圖示，左圖為 (A)筏式 (B)連續 (C)聯合 (D)獨立基礎。

31. 依「建築物排水給水設備設計技術規範」規定存水彎封水深度以多少 cm 為佳？ (A)1cm～5cm (B)5cm～10cm (C)10cm～15cm (D)20cm～30cm 。

32. 下列構件受力處 F 與銲接處組合何者不佳？ (A) (B) (C) (D) 。

33. 依 CNS 圖例下列何者為構造材料表示符號 (A) (B) (C) (D)FS 。

34. CNS 建築製圖規定層別符號 RS 表 (A)夾層別 (B)屋頂板 (C)屋頂突出物板 (D)基礎板。

35. 左圖窗戶兩側構造可能為 (A)木隔間牆 (B)RC 牆 (C)磚牆 (D)室內輕隔間牆。

36. 左圖為門立面則天地插梢裝設位置為 (A)A (B)B (C)C (D)D 。

37. 左圖銲接方式為 (A)逆銲法 (B)跳銲法 (C)對稱銲法 (D)迴銲法。

38. 樓版內配筋遇有下列何者時，應同時考慮截斷鋼筋，並另配置補強筋？ (A) (B) (C) (D) 。

39. 施工安全措施中，為防止高處墬落物體發生危害，應自地面高度多少 m 以上投下垃圾或其他容易飛散之物體時，應用垃圾導管或其他防止飛散之有效措施 (A)2m (B)2.5m (C)3m (D)3.5m 。

40. 依「建築技術規則」規定，工作台至少應低於施工架立柱頂多少 cm 以上？ (A)70cm (B)80cm (C)90cm (D)100cm 。

41. 對浴廁地坪面材舖貼之敘述，下列何者不恰當？ (A)先作地坪放樣校正 (B) 宜考量通視狀況 (C)大面積面材比小面積面材適合複斜坡洩水之切割舖貼 (D)宜注意設備器具，落水頭位置。

42. 木製模板使用螺栓緊結器，其兩側座鐵（葉片）宜緊結於 (A)縱、橫櫊柵（縱橫撐角材） (B)支柱 (C)板模 (D)板模背撐材（撐骨）。

43. 下列剖面圖示中斜線部份表示為外牆瓷磚舖貼，則考慮滴水線時以何者為佳？ (A) (B) (C) (D) 。

44. 建物中舖設揚水管，為防揚水管中之水下跌倒流應考慮於泵浦出水口處設置 (A)逆止閥 (B)瓦斯控制閥 (C)地板落水口 (D)清潔口。

45. 下列何者有誤，懸臂梁之拉力鋼筋應以？ (A)錨定足夠長度 (B)彎鉤 (C)錨定物 (D)剪力鋼筋於支承處錨於柱或梁。

複選題
46. 建築工程主要的設計圖包含下列哪種圖？ (A)建築配置圖 (B)結構圖 (C)機電配置圖 (D)家具配置圖。

複選題
47. 依 CNS 建築製圖規定，建築圖常用文字簡寫符號，下列何者正確？ (A)W L：牆面線 (B)@：間隔 (C)FL：地板面線 (D)PM：基準點。

複選題

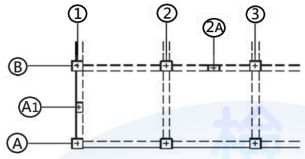

48. 如下圖所示，此建築結構平面圖之敘述，下列何者正確？
(A)柱中心線之編號標示縱向由左至右、橫向由下向上 (B)編號 2A 及 A1 是單層樓的小柱 (C)虛線表示當層樓板下的梁 (D)以 P 表示樓板。

複選題

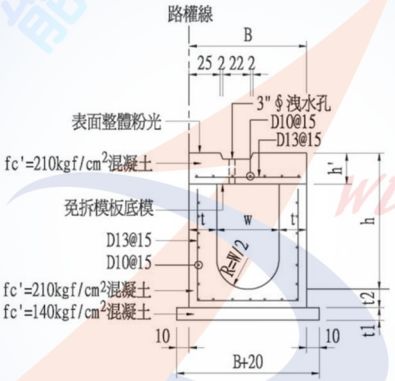

49. 如下圖所示，下列何者不正確？
(A)此為 U 型排水溝剖面詳圖 (B)打底混凝土厚度為 t2 (C)D13 鋼筋又可稱 3 號鋼筋 (D)溝底圓弧半徑 W/2 。

複選題
50. 從建築工程位置圖（比例約 1/1200）可了解工程座落地點、鄰近相關道路、河川及周邊主要建築物相對關係，故施工前現場工程師可藉此完成哪些準備工作？ (A)工地所在位置 (B)規劃施工之運輸路線 (C)緊急事故聯絡與運送路線 (D)地下管線位置。

複選題
51. 有關建築物細部設計圖之敘述下列何者正確？ (A)皆由建築師繪製及簽證負責 (B)決定構造型式及主要構造材料 (C)經結構分析與計算，繪製結構圖 (D)電氣、給排水、消防、電信、監控、污水等相關設備交由相關的工程師或技師繪製。

複選題
52. 建築立面圖中通常會標示建築物之 (A)外觀各向立面之形狀 (B)外觀建材種類 (C)各樓層高度 (D)開口大小尺寸。

複選題

53. 如下圖所示，木構造隔屏骨架構件名稱，下列何者正確？
(A)C：邊框 (B) F：直立向角料 (C)G：斜撐 (D)H：水平向角料。

複選題

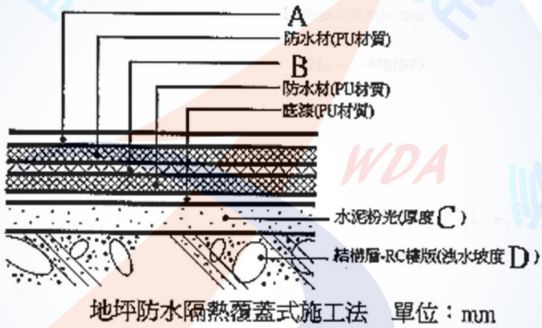

54. 如下圖所示屋頂地坪防水隔熱覆蓋式施工法詳圖，下列何者為其適用之構造說明？
(A)A：PU 防水面層 (B)B：不織布 (C)C：厚度 50mm (D)D：坡度 1 /100 。

申論題 (0)
