111年 - 07400 配電電纜裝修 乙級 工作項目 01：電工常識101-150#106865

科目：技檢◆配電電纜裝修-乙級 | 年份：111年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電電纜裝修-乙級

選擇題 (50)

101. 有一變電站須供應設備容量 300kW，需量因數 60％之 A 工廠，以及設 備容量 400kW，需量因數 50％之 B 工廠，A 工廠及 B 工廠間之參差率 為 1.15，此變電站之供應之最高負載為 (A)330kW (B)380kW (C)437kW (D)700kW 。

102. 如下圖單相三線式配電線路，其 a- b 間之電壓是
(A)100V (B)102V (C)104V (D)106V 。
103. 在三相三線式配電線路之末端有一消耗電力 80kW，功率因數 0.8（遲 相）之負載，如以電容器加裝於負載端改善功率因數為 1.0，則線路電流 變為原來電流之 (A)0.64 倍 (B)0.80 倍 (C)1.00 倍 (D)1.25 倍 。
104. 三相三線式配電線路末端有一功率因數 80％（遲相）之三相負載，如電 線一條之電阻 1.2Ω，電抗 1.6Ω，變電所至負載端之線路電壓降為 600 V 時，其配電線路之線電流是 (A)173A (B)180A (C)300A (D)312A 。

105. 電動機之啟動電流及啟動時間之特性如圖中點（虛）線所示，此電動機如以熔絲保護，下圖中實線 a.b.c.d 表示熔絲之熔斷特性，此時選用何種熔絲最為適當
(A)a (B)b (C)c (D)d 。

106. 如下圖中理想變壓器之二次側連接 5Ω電阻，一次側加 2000V 電壓，一 次側電流為 1.0A，此單相變壓器之二次電壓 V 為
(A)50V (B)100V (C)150 V (D)200V 。
107. 變壓器效率最大時之鐵損與銅損之比為 (A)1：1 (B)1：2 (C)1：3 (D)1：4 。
108. 感應電動機若輸出不變時，運轉中電源電壓有下降情況，則其 (A)電流增 加 (B)轉速增加 (C)轉差率變小 (D)轉矩變小 。
109. 同步發電機並聯運轉條件不必要者為 (A)頻率相等 (B)電壓大小相等 (C)發 電容量相等 (D)電壓波形相等 。
110. 變壓器之阻抗電壓試驗方法為 (A)無負載試驗 (B)短路試驗 (C)變壓比試驗 (D)負載試驗 。

111. 如下圖單相三線式電燈回路中，電燈 均為同一規格品，中性線 P 點 斷線時，b-c 間之電壓為
(A)88V (B)110V (C)132V (D)220V 。

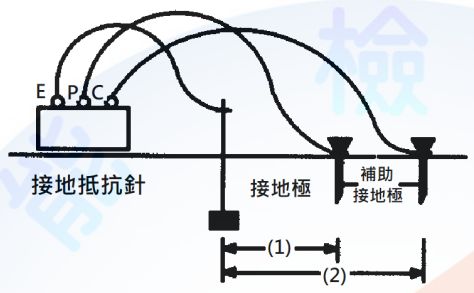

112. 以直讀式接地電阻計，測定接地電阻（如下圖示）時，接地極與補助接 地極之較適當距離為
(A)(1)1m,(2)2m (B)(1)4m,(2)8m (C)(1)10m,(2)20m (D) (1)11m,(2)22m 。

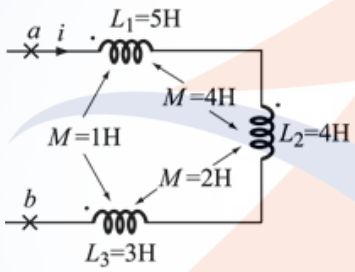

113. 如下圖所示，M 為互感量，則值為
(A)10H (B)12H (C)14H (D)16H 。
114. 電感性負載其功率因數為 0.5 時，電流相位滯後電壓相位 (A)30° (B)60° (C)90° (D)120° 。

115. 電流i-I1sinωt+I2sin(ωt+θ) 之有效值為 (A)(I1+I2)/2 (B) (C) (D)

116. 平衡三相電力系統，當功率因數為 1，則其電功率為線電壓及線電流乘積之 (A)倍 (B)倍 (C)倍 (D)3 倍 。
117. 變壓器之鐵心損失約與所施電壓 (A)成正比 (B)成反比 (C)平方成正比 (D)平方成反比 。
118. 感應電動機之同步速率與極數 (A)成正比 (B)成反比 (C)平方成正比 (D)平方成反比 。
119. 60 Hz 三相感應電動機改接於 50 Hz 電源時，轉速約 (A)增快 20％ (B)減慢 20％ (C)不變 (D)不轉 。
120. 低壓三相感應電動機裝置並聯電力電容器最主要的目的是 (A)抑制故障電流 (B)防止過電壓 (C)幫助電動機啟動 (D)減少線路電流改善功率因數 。
121. 變壓器無負載試驗可測出變壓器之 (A)絕緣強度 (B)銅損 (C)鐵損 (D)功率因 數 。
122. 安培表與伏特表之表內區別是： (A)安培表內並聯低電阻，伏特表內串聯 高電阻 (B)安培表內串聯低電阻，伏特表內並聯高電阻 (C)安培表內並聯 高電阻，伏特表內串聯低電阻 (D)安培表內串聯高電阻，伏特表內並聯低 電阻 。
123. 裝用 6600/220 伏單相變壓器三具，欲將三相 11400 伏電源變成三相 220 伏時，其接線方法為 (A)△－△ (B)Ｙ－Ｙ (C)△－Ｙ (D)Ｙ－△ 。

124. 變壓器無載電壓為 E，滿載電壓為 V，則其電壓調整率百分比為： (A) (B) (C) (D)

125. 三相交流負載，其額定電流為 I，電壓為 E，功率因數為 cosθ，其功率 P 等於 (A) (B)IEcosθ (C) (D)3IEcosθ 。
126. 有一單相負載，消耗功率 120kW，其功率因數為 60％之視在功率為 (A)120kVA (B)160kVA (C)200kVA (D)270kVA 。
127. 有一功率因數為 0.8 之電路，已知其消耗功率為 80kW，則無效功率應為 (A)40kVAr (B)60kVAr (C)80kVAr (D)100kVAr 。
128. 鎳鉻電熱其固有電阻率為 120μΩ-cm，如以直徑為 1.0mm 之電熱線使 用 7.9m 時，此電熱線之電阻約為 (A)8Ω (B)10Ω (C)12Ω (D)14Ω 。
129. 有一負載已知其功率因數為 0.5，消耗功率為 100kW 擬利用電容器將功率因數提高至 0.8 時，則所需電容器容量約為 (A)40kVAr (B)60kVAr (C)80 kVAr (D)100kVAr 。
130. 某三相線路，其線電壓為 11.4kV，負載為 568kW，而功率因數為 0.8， 則其線電流約為 (A)20 安培 (B)24 安培 (C)30 安培 (D)36 安培 。
131. 有一具 100 伏、200 瓦之單相感應電動機，若在滿載時之效率為 55％， 而功率因數為 60％，則該機之滿載電流約為 (A)2 安培 (B)3 安培 (C)4 安培 (D)6 安培 。
132. 有一線圈，已知其電阻為 12 歐姆，而阻抗為 17 歐姆，則其電抗為 (A)5 歐姆 (B)9 歐姆 (C)12 歐姆 (D)15 歐姆 。

133. 三條 220V 用之電熱線結成△，並由三相電源供電時，其消耗功率為 3k W，如將此電熱線結成 Y，並接於相同電源時，其消耗功率變為 (A)1kW (B)1.5kW (C)kW (D)2kW 。

134. 需量因數為： (A) (B) (C) (D)

135. 負載因數為： (A) (B) (C) (D)

136. 有三具單相變壓器按△連接，已知其相電流為 I 安培，則在負載為三相平衡時，其線路電流應為 (A)I/2 (B)2I (C) (D)
137. 配電電壓提高一倍而負載不變時，末端之電壓降(V)為原來的 (A)1/4 (B)1/3 (C)1/2 (D)2/3 。
138. 單相三線式負載平衡時，其電壓降僅為二線式之 (A)1/4 (B)1/3 (C)1/2 (D)2/3 。
139. 高壓電容器附裝放電設備之理由 (A)防止漏電時機器受損害 (B)便於線路 開啟後，放出殘餘電荷 (C)使功率因數改善更有效 (D)減少電壓降 。
140. Ｙ－△結線之變壓器組，其一、二次電壓互差為 (A)30 度 (B)60 度 (C)90 度 (D)180 度 。
141. 變壓器之短路試驗可測定 (A)匝數比 (B)極性 (C)阻抗電壓 (D)渦流損 。
142. 三相平衡電路之電力利用二瓦特計測出 W1 為 40kW，W2 為 122kW，則功率因數為 (A)0.65 (B)0.75 (C)0.85 (D)0.95 。

143. 如下圖所示，單相二線式 110 伏特線路，則負荷端電壓為
(A)90 伏特 (B)95 伏特 (C)100 伏特 (D)105 伏特 。

144. 如下圖所示，電路每只電阻為 36Ω，其總消耗電力約為
(A)2kW (B)3kW (C)4kW (D)5kW 。
145. 有一內部電阻為 R 之電壓計，今欲將其測定範圍擴大為 100 倍，則倍率 器（串聯電阻）之電阻值應為 (A)R/99 (B)R/9 (C)9R (D)99R 。
146. 利用二瓦特計法測定三相電功率時，若其中一只瓦特計的指示為零，則 此電路之功率因數為 (A)0％ (B)50％ (C)86.6％ (D)100％ 。
147. 電壓降係與導線之大小 (A)及長度成反比 (B)及長度成正比 (C)成反比，而 與長度成正比 (D)成正比，而與長度成反比 。
148. 為改善功率因數，擬將 2 具 100kVAr 電容器並聯連接使用，則其總容量 為 (A)50kVAr (B)86.6kVAr (C)173kVAr (D)200kVAr 。

149. 如下圖所示，回路中電流 I 為
(A)4.4 安培 (B)11 安培 (C)22 安培 (D)44 安培 。
複選題

150. 如下圖，配電圖資內符號，係表示
(A)低壓手孔 (B)高壓手孔 (C)高壓人孔 (D)750~33000 伏特間之手孔 。
