111年 - 07400 配電電纜裝修 乙級 工作項目 01：電工常識51-100#106862

科目：技檢◆配電電纜裝修-乙級 | 年份：111年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電電纜裝修-乙級

選擇題 (50)

51. 三相 500kVA 變壓器，其一次電壓為 12kV，則一次電流約為 (A)12A (B)24A (C)34A (D)40A 。

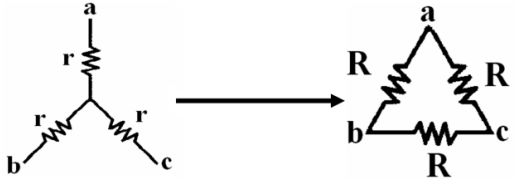

52. 如下圖所示，Y－△電阻轉換，則 R 為
(A)3r (B)2r (C)r (D)r/3 。
53. 額定容量 25kVA 單相變壓器三具接成△結線供電，因其中一具故障，則 改接成 V 結線繼續供給三相負載，在不超載情況下，則三相負載不得超 過三相總容量之 (A)50％ (B)57.7％ (C)85％ (D)100％ 。
54. 有一電熱器電壓為 110 伏特，電流為 3A，若連續使用 2 小時，則消耗電 度(kWH)為 (A)0.3 kWH (B)0.6 kWH (C)0.33 kWH (D)0.66 kWH 。

55. 如下圖所示 A、B、C 任意兩端之電阻為
(A)3Ω (B)4Ω (C)6Ω (D)9Ω 。
56. 正弦波最大值與有效值的比值，此值即稱為波峰因數(P. F)約為 (A)0.636 (B)0.707 (C)1.11 (D)1.41 。
57. 一電阻 10Ω、電感抗 8Ω及電容抗 15Ω並聯連接並外加 120V 電壓，則 其總電流為 (A)8A (B)12A (C)14A (D)15A 。

58. 如下圖 Z1 與 Z2 並聯，試求 Z2 約為
(A)13Ω (B)18Ω (C)24Ω (D)42Ω 。

59. 如下圖 Z1、Z2 與 Z3 並聯，試求 Z3 約為
(A)13Ω (B)24Ω (C)29Ω (D)42Ω 。

60. 如下圖 Z1 與 Z2 並聯，試求 I1 約為
(A)4 A (B)5 A (C)12 A (D)15 A 。

61. 如下圖總電壓 V 為
(A)I R (B) (C) (D)I V 。

62. 如下圖總電壓 V 為
(A)I R (B) (C) (D)
63. 同容量之電容器 4 個串聯連接時，其總電容量為單一容量多少倍？ (A)1/4 (B)1/3 (C)1/2 (D)1 。

64. 平衡三相三線△供電系統，若線電壓為 3.3kV 則其相電壓為 (A)3.3kV (B)(C) (D)6.6kV
65. 以瓦特計量測某一實際值為 P1 瓦特之功率，但測得其值為 P2 瓦特，則 該瓦特計之誤差率為多少％ (A)(P1－P2 )/ P1 (B)(P2－P1 )/P 1 (C)(P1－P2 )/ P2 (D)(P2－P1 )/ P2
66. 單相 220 V60Hz，負載電流為 10A，若其有效功率為 1800 W 時，其功 率因數約為 (A)60% (B)75% (C)82% (D)85% 。
67. 電熱器其電阻為 10Ω，如接 200V 之電源，連續使用 20 小時，所消耗電 度為多少度？ (A)80 度 (B)90 度 (C)100 度 (D)150 度 。
68. 功率因數為 0.6 之電路，已知其消耗功率為 60kW，則其相對應之無效功 率為 (A)40kVAr (B)60kVAr (C)80kVAr (D)100kVAr 。
69. 功率因數為 0.8 之電路，已知其消耗功率為 80kW，則其相對應之視在功 率為 (A)40kVA (B)60kVA (C)80kVA (D)100kVA 。
70. 以 600/5A 比流器附裝安培計測定某線路電流，如安培計讀數為 5A，則 實際流經該導線之電流為 (A)240A (B)360A (C)450A (D)600A 。
71. 有一變壓器若一次線圈有 6600 匝，二次線圈有 19800 匝，則此變壓器之 匝比為 (A)3：1 (B)1：3 (C)1：2 (D)2：1 。
72. 三相變壓器 167kVA，其二次電壓為 220V，則二次額定電流為 (A)438A (B)538A (C)638A (D)759A 。
73. 額定電壓 100V，容量 2kW 及 1kW 的電熱器，串接於 200V 電源時，1k W 電熱之端電壓為 (A)67V (B)100V (C)133V (D)200V 。
74. 單相變壓器 50kVA 乙具，若其二次額定電壓為 240V 時，則其二次額定 電流約為 (A)21A (B)208A (C)227A (D)308A 。
75. 若交流正弦波的電壓最大值為 141 伏特時，則其有效值為 (A)100 伏特 (B)110 伏特 (C)141 伏特 (D)173 伏特 。
76. 單相亭置式變壓器在常溫下之一次線圈與外殼間絕緣電阻應約為 (A)0 M Ω (B)5 MΩ (C)10 MΩ (D)20MΩ 。

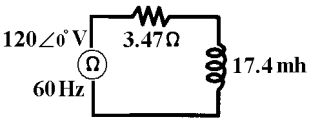

77. 如下圖所示，其總阻抗約為
(A)Z＝3.47＋j6.56Ω (B)Z＝3.47Ω (C)Z＝20.87Ω (D)Z＝(3.47＋6.56)Ω 。
78. 設 R－C 串聯電路，電源頻率 f＝500Hz，R＝10Ω，C＝16μF，則其總 阻抗 Z 為 (A)10＋j20Ω (B)10－j20Ω (C)10Ω (D)30Ω 。

79. 如下圖所示，其總阻抗
(A)Z＝4＋j6Ω (B)Z＝4＋j3Ω (C)Z＝4－j3Ω (D)Z ＝13Ω 。
80. 串聯交流電路，若諧振狀況時，電流與電源電壓是 (A)同相 (B)反相 (C)越 前 90 度 (D)滯後 90 度 。
81. 並聯交流電路，若諧振狀況時，電感電壓與電容電壓是 (A)相等而反相 (B)不等而反相 (C)相等而同相 (D)不等而同相 。
82. 某工廠負載 300kW，功率因數滯後 0.6，今欲改善功率至 1.0，則應加之 電容器容量為 (A)300kVAr (B)400kVAr (C)500kVAr (D)600kVAr 。

83. 二次變電所的主變壓器，常用的接法為 (A)△－△ (B)Y－Y (C)Y－△ (D)△

84. 某工廠負載之有效電力為 1600kW，無效電力亦為 1600kVAr，如欲改善 功率因數至 0.8，則應加裝之電容器為 (A)200kVAr (B)300kVAr (C)400kVA r (D)800kVAr 。
85. 純電感電路中 (A)電壓滯後電流 (B)電壓越前電流 (C)電壓與電流同相 (D)越 前與滯後須視感抗之大小而定 。
86. 純電容電路中 (A)電壓滯後電流 (B)電壓越前電流 (C)電壓與電流同相 (D)越 前與滯後須視容抗之大小而定 。
87. 變壓器運轉時，絕緣油的溫度是 (A)上部較高 (B)下部較高 (C)中部較高 (D) 不一定 。

88. 複數為 (A)-8＋j9 (B)-3＋j4 (C)8－j9 (D)3－j4 。
89. 四只 12 歐姆之電阻並聯後，再與二只 3 歐姆電阻串聯，則總電阻為 (A)12 歐姆 (B)9 歐姆 (C)6 歐姆 (D)3 歐姆 。
90. 電容器的容量要增加，則 (A)電極的距離要大 (B)介質常數要低 (C)電極面 積要大 (D)電極面積要小 。
91. 60Hz，110 伏特的電壓加於一個電感性線圈如電流為 4.4 安培，電阻予 以忽略，則此線圈之電抗約為 (A)50 歐姆 (B)35.35 歐姆 (C)25 歐姆 (D)12.5 歐姆 。
92. 五個相同電感並聯後，其總電感為原來單一電感值之 (A)5 倍 (B)3 倍 (C)1/3 倍 (D)1/5 倍 。
93. 三相四線式多重接地系統，使用二具單相變壓器，供燈力併用時，其接 線法為 (A)V－V (B)Λ－V (C)Λ－Λ (D)Y－△ 。
94. 變壓器接線中，會產生第三諧波電壓之接法為 (A)Y－△ (B)△－△ (C)△ －Y (D)Y－Y 。
95. 某變壓器一次分接頭置於 6300 匝時，二次電壓為 220 伏特，若一次分接 頭改置於 6600 匝時，則二次電壓約為 (A)200 伏特 (B)210 伏特 (C)220 伏 特 (D)230 伏特 。
96. 單相 7.2kV－120/240V 變壓器，當分接頭放在 6600 伏特位置，測得二 次電壓為 110 伏特，則電源電壓為 (A)6000 伏特 (B)6050 伏特 (C)6300 伏 特 (D)6900 伏特 。
97. 設負載為一定值 P(kW)，欲將功率因數為 cosθ1 改善至 cosθ2 所需電容器之容量為 (A)P(cosθ1－cosθ2 ) (B)P/(tanθ1－tanθ2 ) (C)P(tanθ1－tanθ2 ) (D)P(tanθ1＋tanθ2 ) 。

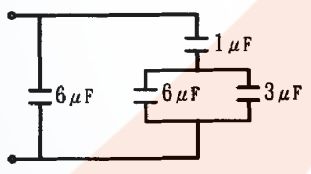

98. 下圖電容器連接電路之總靜電容量為
(A)2.0μF (B)6.7μF (C)6.9μF (D)9.0 μF 。

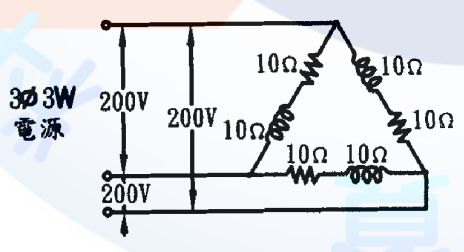

99. 下圖電路之全部消耗電力為
(A)2.0kW (B)3.0kW (C)3.5kW (D)6.0kW 。

100. 指示型電氣儀表表示整流形動作原理之記號為 (A) (B) (C) (D)
