111年 - 111 專技高考_結構工程技師：土壤力學與基礎設計#111974

(二)標準夯實試驗模具體積為 1000 cm³ 時，請依下表實驗結果繪製標準夯實曲線圖，並標明最大乾單位重及最佳含水量值。（5 分）

二、試述何謂加勁擋土結構（Reinforced Soil Structures 或稱 Mechanically ，包含加勁土壤的原理、加勁材料種類、依使用目 Stabilized Earth Walls）的而區分的結構種類；（10 分）加勁擋土牆與一般擋土牆設計時的不同處在於需進行內穩定檢核，試繪圖並說明加勁擋土牆內穩定可能會發生的 5 種破壞模式（failure modes）及原因。（15 分）

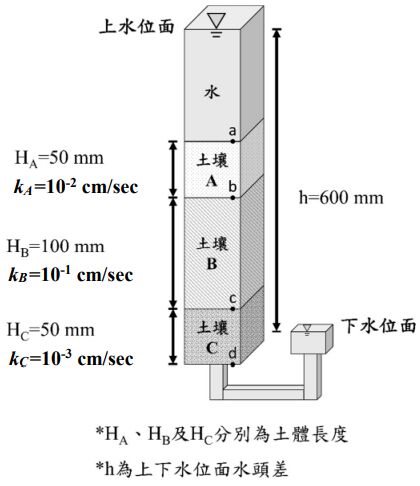

三、如下圖上、下水位面水頭差 600 mm，流經 A、B、C 三種土壤（斷面， 50 mm × 50 mm，高度分別為 H_A= 50 mm、H_B= 100 mm、H_C= 50 mm）滲透係數分別為 cm/sec，若以下水位面處為基準，請問 a、b、c、d 四個位置的水頭高各是多少 mm？（15 分）並計算 5 小時後的總流量 Q 是多少立方公尺？（10 分）相關公式：其中，H 為土層厚度；K 為土層滲透係數

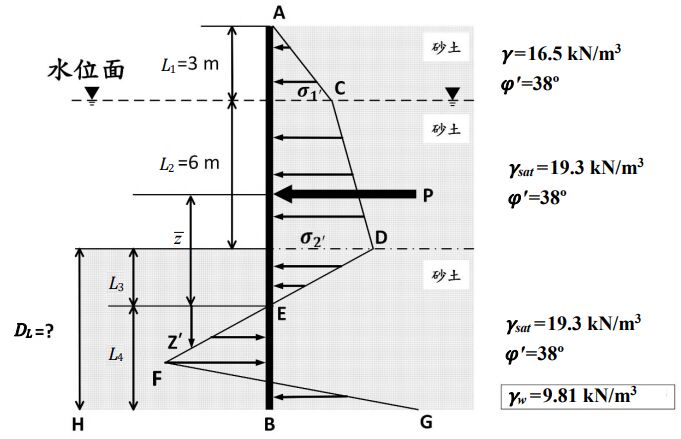

四、請計算下圖中鋼板樁貫入至砂土層時，在安全係數為 1 時的最小臨界深度 D_L。（25 分）
相關公式：

其中，P 為之面積；L、、 L₃ 及 L₄ 請參閱圖說
