所屬科目:教甄◆農業機械科
15. 電晶體之電流關係是? (A)(B) (C)沒關係 (D)
18. 如下圖所示為汽車喇叭電路,學生甲、乙、丙、丁分別對此電路進行檢測。甲生將S點 接至電瓶正極,乙生將S點接至電瓶負極,丙生將H點接至電瓶正極,丁生將H點接至 電瓶負極。若此電路作用正常,則哪些學生的喇叭會響? (A)乙生及丁生 (B)甲生及丁生 (C)乙生及丙生 (D)甲生及丙生。
19. 圖示符號為? (A)整流二極體 (B)通道二極體 (C)稽納二極體 (D)發光二極體。

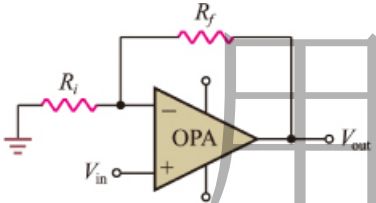

21. 如下圖所示的電路稱為? (A)反相器 (B)非反相器 (C)加法器 (D)減法器。

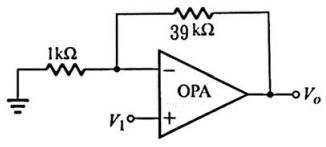

25. 電路如下圖所示,如供應 V1=2mV,則輸出電壓 V0 為多少? (A)80mV (B)40mV (C)20mV (D)10mV。
35. 如下圖所示之滑輪組,假設忽略滑輪及繩子重量,物重W = 800 N,試求T1、T2之張力為何? (A)T1 = 300N,T2= 300N (B)T1 = 400N,T2= 200N (C)T1 = 100N,T2= 150N (D)T1 = 150N,T2= 75N。
37. 如下圖所示之 AB 桿,B 端銷接於垂直之牆,A 端以繩索水平拉之並釘於垂直牆上, 另於 A 點施以 F=50kN 之力,則 AB 桿之壓力為? (A)100kN (B)kN (C)kN (D)50kN。
40. 已知兩力交 O 於一點,夾角為 θ,兩力的大小各自為 P 和 Q,則其合力大小為? (A) (B) (C) (D)
(1)請問該電路圖之的中文名稱以及該元件是否有作動?
(2)請求出電路圖中電流為多少?
(3)請求出電路圖中電流為多少?
(4)請問電路圖中元件消耗多少功率?(8 分)
3.如下圖所示,AB 為桿,CD 為繩,A 點為鉸支,試繪出該圖的自由體圖並求出 CD 繩的張力大 小為何?(4 分)
4.如下圖所示,圓球重120 N,置於光滑斜面與垂直面上,則接觸點A與B的反作用力為多少? (6分)
5.如下圖所示,一軟繩兩端分別懸掛質量6kg及2kg之物體,並繞於一無摩擦之滑輪上,試求系統 之加速度與軟繩之張力?(6分)
