111年 - 111 高等考試_三級_建築工程、公職建築師：建築結構系統#109539

試卷資訊

所屬科目：建築結構系統

選擇題 (0)

申論題 (6)

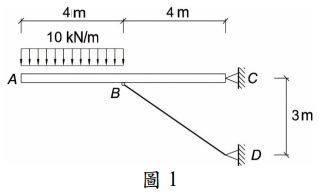

一、圖 1 所示複合結構中，BD 為兩端鉸接之桿件，請分析此結構，繪出軸力圖、剪力圖與彎矩圖。（25 分）

(一)判斷此桁架為靜定或靜不定，並說明判斷依據。（5 分）

(二)計算構件 DE、EG、FH、AG 所受之力。（20 分）

三、回答下列問題：
(一)試述何謂「短柱效應」？（10 分）

(二)說明短柱效應對於 RC 建築結構耐震性能之影響，並提出因應對策。（15 分）

四、圖 3 所示為某五層樓 RC 建物之結構平面，採韌性立體剛構架系統，各層結構平面相同，因東側基地境界線歪斜之故，柱 B 並未直接以梁連結至柱 D，而以梁 BG 間接搭於梁 CD 上。試就建築空間、結構行為及構造施工之角度，分析相較於直接連結梁 BD（如虛線所示），目前方案有何優劣點？（25 分）
