所屬科目:電機機械

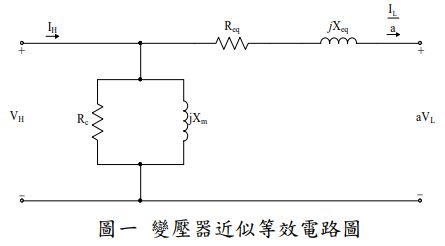

一、圖一為變壓器於二次低壓側進行開路試驗,一次高壓側進行短路試驗, 並將試驗量測數據運算得到參考至一次側之近似等效電路圖。若高、低 V 壓側額定電壓比為,敘述如何進行開路試驗與短路試驗的程序,以取得那些試驗的數據,直接推算等效電路上的參數值,並說明等效電路上每一參數在變壓器運轉時所代表的意義。 (25 分)
(一)在額定激磁場電流及滿載電樞電流運轉時,觸發角α為 45°,轉速為 800 rpm。此時的平均電樞電壓 與反電勢電壓(Back electromotive force)應是多少?(10 分)
(二)若在額定激磁場電流及額定滿載下,欲使馬達轉速控制為 1000 rpm, 此時的平均電樞電壓、反電勢電壓與觸發角α應為多少?(15 分)
