111年 - 111-1 全國技術士技能檢定學科_乙級：07400配電電纜裝修#113051

科目：技檢◆配電電纜裝修-乙級 | 年份：111年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電電纜裝修-乙級

選擇題 (80)

1. 管路塑膠管之銜接長度，管徑 6 吋者為(A)165 公厘(B)175 公厘(C)155 公厘(D)185 公厘。
2. 若一交流電路，其阻抗為純電阻，則電壓與電流(A)越前 90°(B)滯後 90°(C)同相(D)反相。
3. 利用二瓦特計法測定三相電功率時，若其中一只瓦特計的指示為零，則此電路之功率因數為(A)100％(B)50％(C)0％(D)86.6％。
4. 地下配電 25kV 級高壓交連 PE 電纜每軸標準長度為(A)800 公尺(B)600 公尺(C)400 公尺(D)1000 公尺。
5. 依能源局「指定能源用戶應遵行之節約能源規定」，下列何場所未在其管制之範圍？(A)旅館(B)住家(C)餐廳(D)美容美髮店。
6. 電熱器其電阻為 10Ω，如接 200V 之電源，連續使用 20 小時，所消耗電度為多少度？(A)100 度(B)80 度(C)90 度(D)150 度。
7. 台電高壓地下線路使用之電纜，無論 11.4kV 或 22.8kV 線路皆使用(A)24kV 級銅帶遮蔽 XLPE 鋁電纜(B)24kV 級銅帶遮蔽 XLPE 銅電纜(C)25kV 級 XLPE 銅線遮蔽銅電纜(D)25kV 級銅帶遮蔽 XLPE 鋁電纜。
8. 下列何者不會減少溫室氣體的排放？(A)大量植樹造林，禁止亂砍亂伐(B)增高燃煤氣體排放的煙囪(C)開發太陽能、水能等新能源(D)減少使用煤、石油等化石燃料。
9. 施作 1/C 25kV 500MCM 預鑄型肘型端頭時，其接頭轉換器須推至電纜之標記帶處，使其與電纜之那一層相結合？(A)內半導體(B)外皮(C)外半導體(D)絕緣體。
10. 配電場所用戶預埋管之處理方法為(A)預埋管兩端應加密封防水(B)不予處理(C)僅做埋管即可(D)施做單側防水。
11. 相同電容值之電容器 n 個串聯，其總電容量為並聯時之總電容量之(A)n2 倍(B)1/n2 倍(C)n 倍(D)1/n倍。
12. 高壓交連 PE 電纜直線接頭之接地線連接須防水處理處為(A)接地線全部(B)兩端裸露部分(C)遮蔽銅線引出處(D)C 型壓接套管。
13. 人孔之通風應採連續通風，並將送風機置於面向風吹方向之(A)下風處(B)上風處(C)右側(D)左側。
14. 11.4kV 地下配電系統應裝置避雷器之額定電壓為(A)9kV(B)12kV(C)18kV(D)6kV。

15. 當多條相同負載之電纜放於如下圖管路群時，下列編號多少之電纜散熱最差？(A)2(B)3(C)5(D)4。
16. 在人孔內管路組敷設高壓電纜時，其配置應為(A)不分主幹線或分歧線，依施工之先後，由上而下敷設(B)主幹線在上層，分歧線在下層(C)主幹線在下層，分歧線在上層(D)不分主幹線或分歧線，依施工之先後，由下而上敷設。
17. 下列何種電纜拖拉工具不能重覆使用？(A)單口式拉線夾(B)電纜拉線眼(C)電纜拉線眼組之拉線眼(D)開放式拉線夾。
18. 預鑄型肘型端頭之高壓單芯交連 PE 電纜絕緣體，於套上肘型端頭前，其末端須倒角長度約多少mm？(A)2-5mm(B)6-10mm(C)11-15mm(D)16-20mm。
19. 以下對於「例假」之敘述，何者有誤？(A)每 7 日應休息 1 日(B)工資照給(C)出勤時，工資加倍及補休(D)須給假，不必給工資。

20. 三相交流負載，其額定電流為 I，電壓為 E，功率因數為 cosθ，其功率 P 等於(A)3IEcosθ(B)IEcosθ(C)(D)。
21. 並聯交流電路，若諧振狀況時，電感電壓與電容電壓是(A)不等而反相(B)相等而反相(C)相等而同相(D)不等而同相。
22. 25kV #1AWG 交連 PE 電纜之絕緣體平均厚度為(A)2.03mm 以上(B)1.02mm 以上(C)6.6mm 以上(D)4.45mm 以上。
23. 供電中之 200A 肘型端頭，以操作棒不能拉開時，應(A)繼續強制操作(B)停電後再以操作棒操作(C)停電後套上絕緣橡皮手套以操作棒操作(D)停電後做好接地再予操作。
24. 下列何者可做為電氣線路過電流保護之用？(A)熔絲斷路器(B)電阻器(C)變壓器(D)避雷器。
25. 企業內部之營業秘密，可以概分為「商業性營業秘密」及「技術性營業秘密」二大類型，請問下列何者屬於「技術性營業秘密」？(A)經銷據點(B)人事管理(C)產品配方(D)客戶名單。
26. 在公司內部行使商務禮儀的過程，主要以參與者在公司中的何種條件來訂定順序？(A)性別(B)年齡(C)社會地位(D)職位。
27. 有一線圈，已知其電阻為 12 歐姆，而阻抗為 17 歐姆，則其電抗為(A)5 歐姆(B)15 歐姆(C)12 歐姆(D)9 歐姆。
28. 下列何者「非」屬於營業秘密？(A)須授權取得之產品設計或開發流程圖示(B)客戶名單(C)具廣告性質的不動產交易底價(D)公司內部管制的各種計畫方案。
29. 瀝青混凝土混合料，自拌和廠輸出時之溫度，不得低於多少℃？(A)170℃(B)135℃(C)160℃(D)180℃。
30. 敷設電纜前後，電纜末端均應做好何種處理，以防止濕氣侵入電纜內部？(A)防爆(B)防水(C)防劣化(D)防火。
31. 若使用後的廢電池未經回收，直接廢棄所含重金屬物質曝露於環境中可能產生那些影響？A.地下水污染、B.對人體產生中毒等不良作用、C.對生物產生重金屬累積及濃縮作用、D.造成優養化(A)ABCD(B)ABC(C)ACD(D)BCD。
32. 配電場所之地板應以適當斜度傾向門口或集水孔，其斜度應為(A)1/50~1/150(B)1/40~1/100(C)1/30~1/50(D)1/50~1/100。
33. 人孔混凝土之坍度在合適工作條件下，其澆置時最大坍度規定為多少公分？(A)15 公分(B)10 公分(C)30 公分(D)20 公分。
34. 高壓交連 PE 電纜之導體為(A)半壓縮軟銅絞線(B)全壓縮軟銅絞線(C)半壓縮硬銅絞線(D)全壓縮硬銅絞線。
35. 混凝土內所使用之粗骨材，應由堅硬密緻耐久潔淨之材料組成，其比重應大於(A)2(B)1(C)2.5(D)1.5。

36. 電路產生共振時，則共振頻率為(A)(B)(C)(D)f＝1/(2πLC)。
37. 配電場所內供應電燈照明插座分路電源，要裝置什麼型式之無熔絲開關(N. F.B)(A)15AT IC5kA 以上(B)15AT IC10kA 以上(C)10AT IC10kA 以上(D)10AT IC5kA 以上。
38. 單口式電纜拉線夾套入電纜時，每次持握於電纜末端網夾處，向電纜側推入之長度為(A)20 公分(B)10 公分(C)40 公分(D)30 公分。
39. 地下配電 25kV 級高壓電纜終端接頭的基準絕緣衝擊耐壓(BIL)為(A)95kV(B)110kV(C)150kV(D)125kV。
40. 下列何者非屬勞工從事電氣工作，應符合之規定？(A)穿戴絕緣防護具(B)停電作業應檢電掛接地(C)使其使用電工安全帽(D)穿戴棉質手套絕緣。
41. 下列何種材料不包括在電力熔絲開關組內？(A)電力保險絲座(B)負載開關筒(C)消音器(D)熔絲筒。
42. 測試高壓電纜絕緣電阻，應使用高阻計之電壓規格為(A)500 伏特(B)2000 伏特(C)5000 伏特(D)1000伏特。
43. 電纜接頭處理的目的，係為控制(A)電纜遮蔽體之電應力(B)外層被覆之電應力(C)電纜半導體之電應力(D)電纜絕緣體內部之電應力。
44. 單相 220 V60Hz，負載電流為 10A，若其有效功率為 1800 W 時，其功率因數約為(A)60%(B)82%(C)75%(D)85%。
45. 混凝土試體在試驗室模製及養護，一次製作多少只試體？(A)1 只(B)2 只(C)4 只(D)6 只。
46. 家戶大型垃圾應由誰負責處理？(A)行政院(B)行政院環境保護署(C)內政部(D)當地政府清潔隊。
47. 電纜拉線眼組係由下列哪些配件組合而成？(A)拉線眼、連接線具(B)連接線具、拉線轉子(C)拉線眼、連接線具、拉線轉子(D)拉線眼、拉線轉子。
48. 11.4kV 配電系統採用 15kV 級交連 PE 電纜，其出廠試驗之 BIL 約為(A)137.5kV(B)60kV(C)90kV(D)110kV。
49. 有關承攬管理責任，下列敘述何者正確？(A)承攬廠商應自負職業災害之賠償責任(B)勞工投保單位即為職業災害之賠償單位(C)原事業單位交付廠商承攬，如不幸發生承攬廠商所僱勞工墜落致死職業災害，原事業單位應與承攬廠商負連帶補償及賠償責任(D)原事業單位交付承攬，不需負連帶補償責任。
50. 1/C 25kV 500MCM 電纜肘型端頭於施作電纜外皮剝除時，需以刀子自標記帶邊緣輕切一圈，再以平均寬度作縱面直線平均分割(A)1～2 紋(B)5～6 紋(C)3～4 紋(D)7～8 紋。
51. 按照現行法律規定，侵害他人營業秘密，其法律責任為：(A)僅需負刑事責任(B)刑事責任與民事損害賠償責任皆不須負擔(C)刑事責任與民事損害賠償責任皆須負擔(D)僅需負民事損害賠償責任。
52. 民眾焚香燒紙錢常會產生那些空氣污染物增加罹癌的機率：A.苯、B.細懸浮微粒(PM2.5)、C.二氧化碳(CO2)、D.甲烷(CH4)？(A)BC(B)AB(C)AC(D)CD。
53. 高壓交連 PE 電纜預鑄型直線接頭 15kV #1AWG 之壓接套管，以壓縮器壓接時，正確之壓縮鍵應選(A)UD3(B)U29RT(C)U25RT(D)U26RT。

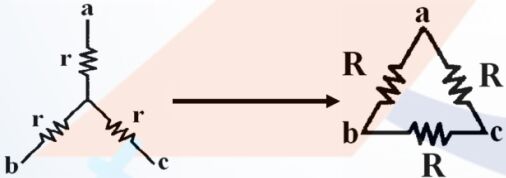

54. 如下圖所示，Y－△電阻轉換，則 R 為(A)r(B)2r(C)3r(D)r/3。
55. 高壓電纜直線接頭壓縮套管時，應由套管中央分向兩端逐次壓接，每次須旋轉(A)45 度(B)60 度(C)90 度(D)30 度。
56. 配電箱內高壓開關之相間安全間隔不足時，應加裝(A)電木板(B)玻璃纖維隔板(C)強化玻璃隔板(D)塑膠鋼隔板。
57. 「度」是水費的計量單位，你知道一度水的容量大約有多少？(A)1 立方公尺的水量(B)3 立方公尺的水量(C)2,000 公升(D)3000 個 600cc 的寶特瓶。
58. 為了取得良好的水資源，通常在河川的哪一段興建水庫？(A)下游出口(B)上游(C)下游(D)中游。
59. 下列何者屬地下水超抽情形？(A)地下水抽水量「低於」天然補注量(B)天然補注量「超越」地下水抽水量(C)地下水抽水量「低於」降雨量(D)地下水抽水量「超越」天然補注量。
60. 配電管路埋設路燈線路，使用之塑膠管原則上以採用管徑為(A)3 吋(B)4 吋(C)6 吋(D)5 吋。
複選題
61. 配電管路施工完成後，每管須穿設之尼龍、聚丙烯或其他同等級之繩索一條，以下繩索截面積何者錯誤？(A)2mm2(B)8mm2(C)4mm2(D)6mm2。
複選題
62. 管路敷設電纜作業選擇放、拉線人孔時，何者方式較適宜？(A)管路如有高低，宜選低處放線，高處拉線(B)選擇交通較不頻繁處(C)地面應有足夠場地供停放電纜拖車、絞車等設備工具(D)以大型(A3)人孔為佳。
複選題

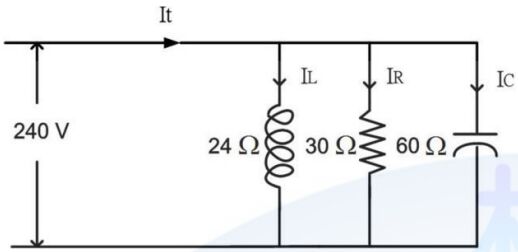

63. 如下圖所示，則各支路電流下列表示何者正確？(A)IR=8A (B)IL=10A(C)It=22A(D)IC=4A。
複選題
64. 亭置式變壓器之過載保護熔絲負責隔離下列哪種事故型態？(A)二次線路短路(B)變壓器二次側層間短路(C)變壓器一次側層間短路(D)一次結線對地短路。
複選題
65. 配電場所係指(A)受電室(B)變電站(C)配電場(D)配電室。
複選題
66. 混凝土施工過程中，應避免下列哪些情形發生？(A)流動性變差造成析離及泌漿(B)表面殘留雜物(C)塑性收縮造成裂縫(D)有冷縫、蜂窩或孔洞產生。
複選題
67. 有關配電場所設置規範與法源依據有(A)公寓大廈管理條例(B)新增設用戶配電場所設置規範(C)電業法(D)建築技術規則。
複選題
68. 高壓電纜用之預鑄型肘型端頭可為下列哪幾種型式？(A)200A 負載不可切型(B)600A 負載可切型(C)200A 負載可切型(D)600A 負載不可切型。
複選題
69. 為增加電纜敷設施工效率及工作安全，並避免拖拉時損傷電纜，以功能區分可借助哪些工具？(A)引導工具(B)拖拉工具(C)管內工具(D)孔內工具。
複選題
70. 變壓比為 13200：220 之理想單相變壓器，若二次側電壓表指示為 110 伏特，則高壓側之電壓下列表示何者正確？(A)11400V(B)11.4kV(C)6.6kV(D)6600V。
複選題
71. 台電地下配電管路預鑄人孔其組裝係採橫切割方式，以框狀層疊組合，型式分為(A)A0 型(B)A2 型(C)A3 型(D)A1 型。
複選題
72. 高壓電纜直線接頭施工過程中，在剝除絕緣體後，以 PVC 膠帶暫時綁紮導體末端之用意為何？(A)防止導體散開(B)防止導電(C)防止傷及預鑄型直線接頭套管腔內面(D)裝置套管時有潤滑效果。
複選題
73. 25kV＃1 AWG 電纜以預鑄型直線接頭施工時，須於外皮剝除後之遮蔽銅線上，以一條鍍錫軟銅線綁紮，下列哪些項目為其綁紮要點？(A)軟銅紮線線尾互絞 3 回(B)銅線紮頭彎貼於自融性防水膠帶上(C)於外皮切口處之遮蔽銅線綁紮 2 匝(D)剪掉軟銅紮線互絞後之餘線。
複選題
74. 高壓電纜敷設，其首尾兩端應作(A)電壓標示(B)防水處理(C)相序標示(D)長度標示。
複選題

75. 下列配電圖資內符號表示何者正確？(A)為高壓人孔(B)為亭置式變壓器(C)為站台式變壓器(D)為電壓調整器。
複選題
76. 電力保險絲開關之配件包括那些？(A)電力保險絲座(B)電力保險絲(C)消音器(D)熔絲鏈。
複選題
77. 用於「常開」環路系統之地下四路自動線路開關主幹與分歧之型式分別為(A)主幹為斷路器(CB)型式(B)分歧為負載啟動開關(LBS)型式(C)分歧為斷路器(CB)型式(D)主幹為負載啟動開關(LBS)型式。
複選題
78. 有關電纜施工作業時，會使用下列哪些穿管工具？(A)塑膠穿引帶(B)抓鈎器(C)穿引帶連接螺絲(D)管路清除夾。
複選題
79. 地下配電管路，其混凝土坍度試驗值，下列何者為合格？(A)200mm(B)150mm(C)100mm(D)175mm。
複選題
80. 有關電纜施工作業時，會使用下列哪些清管工具？(A)管路清除器(B)管路清潔刷(C)抓鈎器(D)塑膠穿引帶。

申論題 (0)
