111年 - 111-1 全國技術士技能檢定術科_甲級 ：15600通信技術(電信線路)#113201

科目：技檢◆通信技術(電信線路)-甲級 | 年份：111年 | 選擇題數：0 | 申論題數：10

試卷資訊

所屬科目：技檢◆通信技術(電信線路)-甲級

選擇題 (0)

申論題 (10)

（一）請設計該機房充氣機室最小面積。
（二）請設計該機房充氣機最小容量。
（一）此幹線路由之幹線電纜若採一種線徑電纜設計，則應採用何種線徑之電纜？（需列出計算過程）
（二）此幹線路由各供線區累計 15 年之用戶預測數為 1.6 萬，則此幹線路由之幹線電纜計畫條數為多少？
三、 【本題 20 分，每小格 2 分】

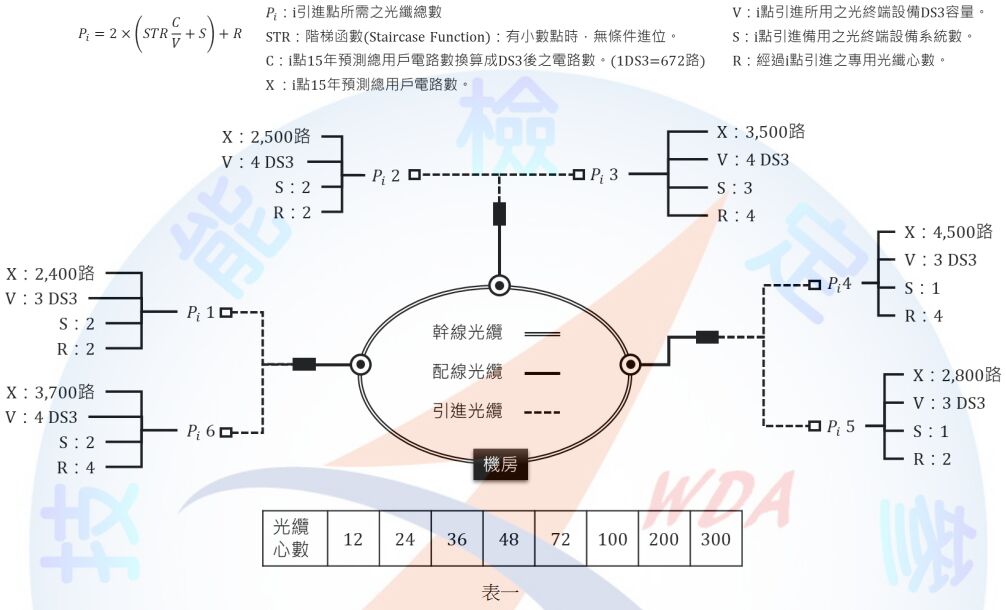

下圖為某用戶光纜環有六個引進點，表一為各種光纜之心數。環上之客戶皆雙路由引進，傳輸方式採數位光纖傳輸系統供線，各引進點之數據如圖所示。求此光纜環幹線光纜、配線光纜、引進光纜應佈放之心數。（答案填於括號內）
幹線光纜（ ）心。
Pi 1 與Pi 6 之配線光纜（ ）心。
Pi 2 與Pi 3 之配線光纜（ ）心。
Pi 4 與Pi 5 之配線光纜（ ）心。
Pi 1 引進光纜（ ）心。
Pi 2 引進光纜（ ）心。
Pi 3 引進光纜（ ）心。
Pi 4 引進光纜（ ）心。
Pi 5 引進光纜（ ）心。
Pi 6 引進光纜（ ）心。
四、 【本題 14 分】
下圖為某一電桿引上，擬佈 0.4-300P-CCP-LAP 電纜一條，拖拉完妥時停格狀態。電纜重(W)1.5kg/m ，鋼索重0.1kg/m，管道摩擦係數(μ)0.32，背向拖力(T_0)4kg，計算牽引機承受之張力。
（一）如圖一，黑藍線對近端串音功率。
（二）如圖一，黑藍線對遠端衰減串音功率。
（三）如圖二，請用 P1、P2、P3，並採10 log 方式，定義「遠端衰減串音」與「遠端串音」。
六、 【本題 12 分，每個答案 4 分】

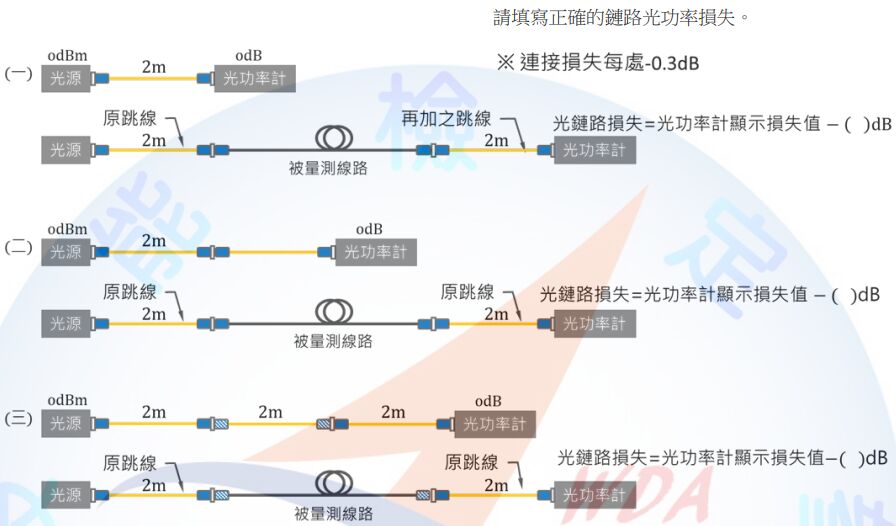

光鏈路損失測試之損失參考調校方式有使用一條跳線、使用二條跳線、及使用三條跳線等方式，如圖(一)、圖(二)、圖(三)左上方所示。圖下方為各調校方式的實際量測架構，連接跳線損失值忽略，請問圖(一)、圖(二)、圖(三)之光鏈路損失值及光功率計顯示損失值相差多少？（答案請填於括號內）
