112年 - 112 專技高考_專利師（選試專業英文及電子學）、專利師（選試專業日文及電子學）：電子學#116260

科目：電子學 | 年份：112年 | 選擇題數：0 | 申論題數：16

試卷資訊

所屬科目：電子學

選擇題 (0)

申論題 (16)

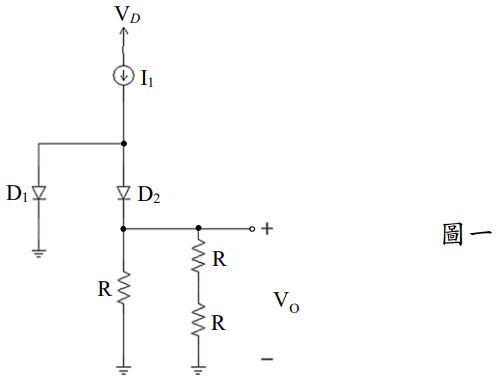

一、如圖一所示之電路，假設 D1 , D2為相同規格的二極體，其導通電壓在 0.7 V 時，相對的導通電流為 25 mA，其導通電壓在 0.8 V 時，相對的導通電流為 150 mA，其中 I1 = 12 mA，VO=120 mV，VT= 25 mV，在此條件下，試求 R 值為多少歐姆（ Ω ）？（20 分） 64e41be5d8ae4.jpg
(一)V2 = ？（V）（5 分）
(二)V3 = ？（V）（5 分）
(三)V4 =？（V）（5 分）
(四) V5= ？（V）（5 分）
(一)中帶增益 Am= ？（4 分）
(二)三個極點之 3 dB 頻率？（12 分）
(三)低頻響應之 3 dB 頻率 f L =？（Hz）（4 分）
(一)輸入級（input stage）電晶體Q1 之VOV （overdrive voltage）為何（V）？（6 分）
(二)假設輸入級之偏壓電流 I1=100 μA ，試求 C1 值為何（F）？（6 分）
(三)假設 μp Cox = 60 μA/V 2 ，求 Q1 和 Q2 之 W L （寬長比）= ？（8 分）
(一)VDD=？（V）（4 分）

(二) R1 = ？（Ω）
(三) Q1 電晶體之 W/L=？（4 分）
(四)當輸出為高值時電路之功率消耗為多少（W）？（4 分）
(五)當輸出為低值時電路消耗功率為多少？（4 分）
