113年 - 113 高等考試_三級_環境工程：流體力學與水處理工程#121287

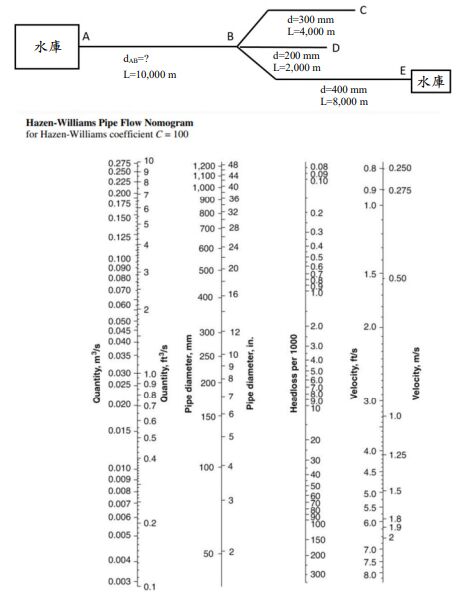

一、下兩圖為水庫供水系統及之赫茲-威廉方程式圖解（C=100） ，原水從水庫 A 以重力流到 C 和 D 點，同時也流到水庫 E，各點的高程分別為 A： 650 m、B：590 m、C：550 m、D：570 m，而 B、C 點所量到的水壓分 別為 300、500 kPa，已知 BD 及 BE 段輸水管的流量分別為 30 及 75 L/s。 請計算 BC 段的流量、D 點的壓力、水庫 E 的最高水位、AB 段輸水管所需管徑。 （20 分）

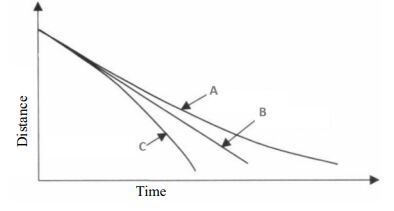

三、水處理程序中沉澱是一個很重要的單元，濁度顆粒沉降行為可以分那四種型式，並說明此四種型式沉降可描述何單元的沉降行為？此外，沉降行為可以用下圖表示，試說明 ABC 三曲線各代表何種型式的沉降，並說明理由。（20 分）

四、折點加氯（chlorination breakpoint）是對自來水進行加氯消毒的一種有效方法，然而有那些水質因素會影響折點位置？某水處理廠之加氯消毒目 標為 3log 的細菌減少率，已知細菌自由餘氯消毒常數（以 10 為底）為，試計算需要多少停留時間才可以達到此殺菌效果？（20 分）
