113年 - 113 高等考試_三級_農業機械：農業機電與控制#121341

科目：農業機電與控制 | 年份：113年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：農業機電與控制

選擇題 (0)

申論題 (6)

(一)試求 H= ？
(二)同時評估下列兩系統規劃設計方式在 K1=K2 = 1 時，何者對參數 K1 的變化靈敏度較大？

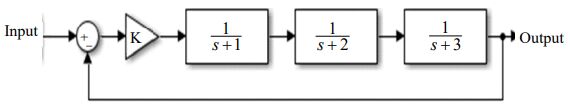

二、有一農業自動化設施其控制方塊流程圖如下，試問控制變數 K 在什麼數值範圍內可以使該控制系統穩定？（20 分）

三、假設伺服馬達所設定的額定速度為 3200 RPM，現有類比輸出器（4～ 20 mA）欲控制伺服馬達轉速為 1000 RPM，則應輸出多少電流值？（20 分）

四、若要使下圖之二相雙極性步進馬達逆時針旋轉，試問其 ABCD 正負激磁時序圖應為何？（20 分）
五、有一 10 K 歐姆的電位計做為位置感測器使用，若其碳刷位於範圍的正中間，供給一 15 V 電壓，當介面電路其電阻為 5 K 歐姆時，試問其量測上的負載誤差為多少？（20 分）
