114年 - 01200 家具木工乙級工作項目 01：製圖 51-105（2025/10/09 更新）#131978

科目：技檢◆家具木工-乙級 | 年份：114年 | 選擇題數：55 | 申論題數：0

試卷資訊

所屬科目：技檢◆家具木工-乙級

選擇題 (55)

51. 下列線的連接，何者錯誤？ (A)

52. 下列線的連接，何者正確？ (A)

53. 指線與水平線之夾角度最好成 (A)15° (B)25° (C)60° (D)75°

54. 某平面之正投影為一線條時，則此面與投影面 (A)平行 (B)相交 (C)傾斜(D)垂直。

55. 下圖為前視圖時，下列何者為正確之右側視圖？

56. 利用一組三角板配合丁字尺，最多可將 90°夾角分成幾種角度？ (A)4 (B)6 (C)8 (D)10 。

57. 3/4 圓圓弧應以下列何者標註 (A)半徑 (B)直徑 (C)線段長度 (D)弦長。

58. n 多邊形之內角和為 (A)(n+1)×180 (B)(n+2)×180 (C)(n-1)×180 (D)(n-2)×180

59. 用一平面切一直立圓錐體，不可能得到何種曲線？ (A)擺線 (B)拋物線 (C)正圓 (D)雙曲線。

60. 下列何種方法可畫出橢圓 (A)同心圓法 (B)支距法 (C)擺線法 (D)等軸法。

61. 按 CNS 木工專業製圖，側剖視圖之剖面線應以何種顏色表示之？ (A)紅(B)淺褐 (C)藍 (D)黃。

62.

左圖加工表面符號，係指 (A)光胚面 (B)粗削面 (C)細削面 (D)精削面

63. 木工專業製圖，''M''在加工痕跡方向符號中，表示加工痕跡方向與木理方向成 (A)平行者 (B)垂直者 (C)傾斜交叉者 (D)多方向者

64. 在標註木質加工板之種類時，如標註''PLY''係表示為 (A)中密度纖維板(B)合板 (C)粒片板 (D)低密度纖維板。

65. 物體的直立投影在基線上方，水平投影在基線下方，則物體在何象限？(A)第一象限 (B)第二象限 (C)第三象限 (D)第四象限。

66. 某工作物的正投影為其實長，則此面與投影面 (A)平行 (B)垂直 (C)相交(D)傾斜。

67. 等角圖中，凡與等角軸平行的任何直線，稱為 (A)投影線 (B)等角線 (C)不等角線 (D)傾斜線。

68. 若物體內部構造複雜虛線太多，為使圖面清晰易懂，則採用 (A)正視圖(B)輔視圖 (C)剖視圖 (D)立體圖。

69. 家具製圖在標註直徑時，尺寸數字前應加註下列何種符號？ (A)S (B)Q(C)R (D)φ

70. 家具製圖中，常以下列何種圖表示內部構造？ (A)立體圖 (B)草圖 (C)剖視圖 (D)透視圖。

71. 指線、尺寸線均是 (A)相同的粗線 (B)相同的虛線 (C)相同的細線 (D)不同的粗細線。

72. 所謂三視圖是指 (A)正、上、下視圖 (B)前、左、右視圖 (C)前、側、輔助視圖 (D)前、側、俯視圖。

73. 下列何者不屬於立面圖？ (A)前視圖 (B)右側視圖 (C)左側視圖 (D)俯視圖。

74. 所謂 8 開圖紙應為全開圖紙的幾倍？ (A)8 (B)1/4 (C)1/8 (D)1/16 。

75. 中心線與切割線重疊時，繪製半剖視圖，應以下列何者表示割面線位置？ (A)最上面的線條優先 (B)最下面的線條優先 (C)識圖的美觀 (D)中心線。

76. 繪製櫥櫃剖面詳圖時，下列何種線可簡化表示鉸鏈軸的位置？ (A)中心線 (B)細實線 (C)粗實線 (D)剖面線。

77. A₀標準圖紙，可切割成 4 張多大的圖紙 (A)A₁(B)A₂(C)A₃(D)A₄

複選題
78. 下列敘述哪些正確？ (A)中華民國國家標準簡稱為 CNS (B)德國國家級標準化組織簡稱 DNA (C)日本工業規格簡稱 JIS (D)國際標準化組織簡稱ISO 。

複選題
79. 利用一組三角板配合丁字尺，可以繪出下列哪些角度？ (A)10° (B)15° (C)20° (D)30°

複選題
80. 有關繪製角度線，下列敘述哪些正確？ (A)10°線可用萬能繪圖儀畫得 (B)15°線可利用一組三角板配合丁字尺畫得 (C)55°線可利用一組三角板配合丁字尺畫得 (D)90°線可用 30°的三角板配合丁字尺畫得。

複選題
81. 鉛筆筆芯由硬至軟等級，下列排序哪些錯誤？ (A)2H、H、F、HB (B)F、2H、B、2B (C)6B、3B、F、6H (D)F、HB、3B、6B 。

複選題
82. 下列圖紙規格敍述哪些正確？ (A)製圖用紙短邊與長邊之比為 1:

(B)A1規格圖紙的面積是 A3 圖紙的 3 倍 (C)A3 圖紙之規格尺度為 297×420mm(D)描圖紙之厚度單位為 g/m²

複選題
83. 下列敘述哪些正確？ (A)線條相切時切點處為一條線條之粗度 (B)相距甚近兩平行虛線應錯開 (C)線條交會時不論如何虛線都應與其他線條相交(D)一般圖上，拉丁字母都用大寫書寫，小寫拉丁字母只限於一些特定的符號及縮寫。

複選題
84. 有關幾何繪圖，下列敘述哪些正確？ (A)正五邊形的每一內角等於 108°(B)任意長短之三邊均可作一個三角形 (C)二圓互相內切則連心線長等於兩直徑差 (D)二圓互相外切則連心線長等於兩半徑和。

複選題
85. 下列幾何繪圖之敘述哪些正確？ (A)正八邊形的每一內角等於 135° (B)正七邊形的外角和為 360° (C)一直線與圓相切於一點，此點和圓心之連接，與該直線的夾角為 90° (D)正九邊形的每一外角為 27° 。

複選題
86. 下列敘述哪些錯誤？ (A)正投影中，物體置於觀察者與投影面間，是第一角法 (B)在同一張圖紙上可同時採用第一角法與第三角法 (C)俯視圖無法表示物體深度 (D)第三角法的右側視圖位於其前視圖的右邊。

複選題
87. 下列直線之投影哪些為正垂線？ (A)

複選題
88. 若有一物體前視圖為

，請選出可能的右側視圖？ (A)

複選題
89. 若有一物體前視圖為

，請選出可能的俯視圖？ (A)

複選題
90. 有關尺度標註，下列敍述哪些正確？ (A)輪廓線可用作尺度線 (B)尺度界線用細實線繪製 (C)中心線可用作尺度界線 (D)尺度數字應寫於尺度線之上方。

複選題
91. 有關尺度標註，下列敘述哪些錯誤？ (A)箭頭要繪製於尺度界線之兩端(B)直徑符號以''ϕ''表示 (C)尺度應儘量標註在視圖之內，避免擁擠 (D)球面符號以''

複選題
92. 有關標註尺度，下列敍述哪些錯誤？ (A)大尺度標註於小尺度內 (B)錐體其大徑 20cm，小徑 18cm，錐體長為 40cm，錐度為 1/10 (C)尺度數字應寫於尺度線之上方，尺度線不得中斷 (D)垂直方向之尺度數字朝右書寫。

複選題
93. 下列敍述哪些錯誤？ (A)為清楚顯示複雜物體的內部結構，應加畫輔助視圖 (B)剖視圖的割面線是細實線 (C)視圖中的割面線是表示剖切位置 (D)物件對稱剖切時，割面線可省略。

複選題
94. 下列對剖視圖的敍述哪些正確？ (A)同一物體剖面線方向與間隔均應一致 (B)半剖面之分界線是實線 (C)全剖面之割面不可以轉折 (D)旋轉剖面如採用中斷視圖表示，其剖面輪廓線應使用粗實線。

複選題
95. 下列圖形哪些是正確的旋轉剖面畫法？ (A)

複選題
96. 下列敍述哪些錯誤？ (A)局部輔助視圖必要時可平移至任何位置，但不可旋轉 (B)複斜面在三視圖中，皆為非真實大小之面 (C)複斜面與三個主要投影面之一平行 (D)由斜面的垂直方向觀察，所投影之視圖稱為輔助視圖。

複選題
97. 下列敍述哪些正確？ (A)繪製輔助視圖所依據的原理為斜投影 (B)主要投影面以外的投影面，稱為輔助投影面 (C)主要投影面投影得真實形狀及大小的平面稱為正垂面 (D)五邊形的單斜面在三個主要視圖中均會呈現五邊形。

複選題
98. 如下圖所示，下列敘述哪些正確？

(A)該圖可看出表面處理順序為先貼薄片再鑲邊 (B)基材為粒片板 (C)選擇柚木薄片厚 0.8mm (D)在該剖切方向可看到木薄片端部斷面。

複選題
99. 下列哪些是繪製木工製圖時較常使用比例？ (A)1:1 (B)1:2 (C)1:3 (D)1:10 。

複選題
100. 繪製木工專業視圖，為清楚區分各剖視圖之配置關係，各剖視圖之剖面線得以顏色表示，下列敍述哪些正確？ (A)前剖視圖剖面線以紫色表示(B)前剖視圖剖面線以綠色表示 (C)側剖視圖剖面線以藍色表示 (D)橫剖視圖以紅色表示。

複選題
101. 下列木質板之英文代號哪些錯誤？ (A)PLY 木心板 (B)MOD 中密度粒片板 (C)MDF 中密度纖維板 (D)PLY 粒片板。

複選題
102. 如下圖所示，依據 CNS 木工專業製圖符號，下列敍述哪些錯誤？

(A)上方材料使用木心板 (B)下方材料使用實木 (C)兩材料是以排釘接合 (D)上方材料使用纖維板。

複選題

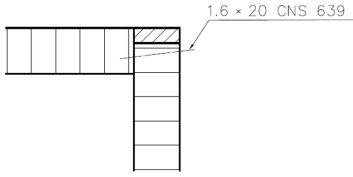

103. 如下圖所示，依據 CNS 木工專業製圖符號，下列敘述哪些正確？

(A)鐵釘直徑 1.6mm (B)鐵釘長度 20mm (C)為半圓頭釘 (D)為闊頭釘

複選題
104. 依據下圖加工表面符號各位置的加註說明哪些正確？

(A)A 表示切削或砂磨符號 (B)B 表示加工方法之說明 (C)C 表示加工痕跡方向符號 (D)D 表示加工裕度

複選題
105. 在繪製加工表面符號時，下列哪些加註痕跡方向符號是正確的？ (A)=表示加工痕跡與木理方向平行 (B)×表示痕跡方向與木理方向垂直 (C)≠表示痕跡方向與木理方向交叉 (D)Ｍ表示痕跡方向與木理方向成多方向。

申論題 (0)
