114年 - 01600 自來水管配管 乙級 工作項目 01：施工圖說 1-50（2025/10/14 更新）#132079

科目：技檢◆自來水管配管-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆自來水管配管-乙級

選擇題 (50)

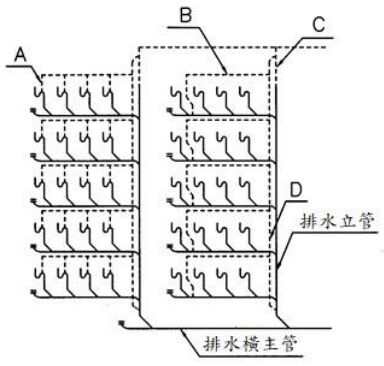

1. 下列管路圖中，所標註之 A、B、C、D，其中何者為個別通氣管？

(A)A(B)B (C)C (D)D 。
2. 工作者可據以進行加工及裝配管路作業的圖是 (A)昇位圖 (B)管件圖 (C)流程圖 (D)施工圖 。

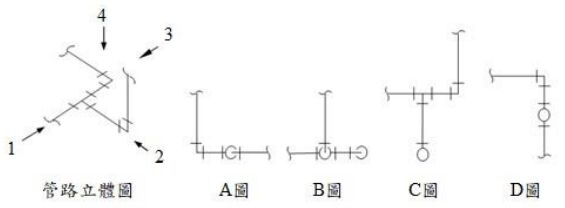

3. 下圖為一管路立體圖，從 1、2、3、4 四個方向所得之視圖，分別為 A圖、B 圖、C 圖及 D 圖，其中何者正確？

(A)A 圖 (B)B 圖 (C)C 圖 (D)D圖 。
4. CNS 所定之管路製圖標準中，如左圖所示，此管路之表示法係表示何者？ (A)管路斷面 (B)管路端視圖 (C)管路折斷 (D)管路流向 。
5. 自來水管線圖之符號係表示 (A)單口排氣閥 (B)雙口排氣閥 (C)三通閥(D)自動控制閥 。
6. 等角立體管線圖各軸之夾角為 (A)45° (B)90° (C)120° (D)150° 。
7. 管線圖上管材的代號 SP 表示 (A)鋼管 (B)不銹鋼管 (C)銅管 (D)鋁管 。
8. 管線圖上 SSP 代號是表示 (A)碳鋼管 (B)不銹鋼管 (C)銅管 (D)鋁管 。
9. 下圖的畫法是

(A)第一角法 (B)第二角法 (C)第三角法 (D)第四角法 。
10. 管線圖之符號係表示 (A)塞閥 (B)凸緣 (C)管塞 (D)漸縮管 。
11. 管線平面圖中所繪符號係表示 (A)一個彎頭向下 (B)一個彎頭向上 (C)球形閥（Globe Valve） (D)三通出口向上 。
12. 配管完成後須繪製 (A)設計圖 (B)估價圖 (C)竣工圖 (D)配件圖 。
13. 如無法於工程圖樣上逐一表示施工程序及方法等時，應再以下列何者做輔助說明？ (A)規格 (B)規範 (C)施工說明書 (D)工程進度表 。
14. 如左圖所示，此管路中有 (A)二個 90°彎管 (B)45°、90°彎管各一個 (C)二個 45°彎管 (D)一個 45°彎管 。
15. 左圖為一管線平面圖，下列敘述何者正確？ (A)二管路在同一平面且互相垂直 (B)此管路共有二個 90°彎頭 (C)三通出口向下 (D)此管路有二個三通，一個彎頭 。
16. 左圖若用平面圖表示，應為下列何者？ (A)(B)(C)(D) 。
17. 下圖管件符號代表

(A)三承口十字管 (B)雙凸緣單承口十字管 (C)雙承口單凸緣十字管 (D)三平口十字管 。
18. 短管 1 號其代表符號為 (A) (B) (C) (D) 。
19. 為避免較低樓層之器具損壞，大樓建築之給水管線昇位圖中應設置中間水槽或設置何種閥？ (A) (B) (C) (D)。
20. 下圖之管件符號代表何意？

(A)F 為公牙，Ts 為冷間接合 (B)F 為母牙，Ts為套銲接合 (C)F 為母牙，Ts 為冷間接合 (D)F 為公牙，Ts 為套銲接合 。
21. 管徑表示法 10B 代表 (A)外徑 10 ㎜ (B)外徑 10'' (C)公稱管徑 10 ㎜ (D)公稱管徑 10'' 。
22. 二異徑圓管直角接合如下圖，其交線之形狀為

(A)(B) (C) (D)。
23. 下列有關鋼管的級別號數（Schedule Number，簡稱級別、Sch）的敘述何者正確？ (A)管厚與 Sch 的大小成反比 (B)同一公稱尺寸，Sch 80 的管厚大於 Sch 40 者 (C)Sch 僅表示管之強度與鋼管厚度無關 (D)Sch 愈小，適合使用壓力愈大的管 。
24. 下圖係一管段之正視圖，若將其斜截一角度Ａ，如圖所示，則其截斷面之何種視圖為一橢圓？

(A)上視圖 (B)仰視圖 (C)側視圖 (D)平面圖 。
25. 二支∮3/4''，長均為 6m 之 GIP，欲接合成一直管，若僅考慮材料成本及管件適用性二因素，宜採用何管件？ (A)Nipple（螺紋短接，8 元/個） (B)Coupling（直接頭，12 元/個） (C)Union（鐵由令，20 元/個） (D)Bushing（襯套接頭，25 元/個） 。
26. 下圖為一單斜管之平面圖及立面圖，則此管之實長可從哪一支管子直接量取？

(A)1 (B)2 (C)1、2 都不是實長，無法量取 (D)視情況而定 。
27. 下圖經過放樣之後的形狀為 (A)(B) (C) (D)。
28. 欲連接下圖二管線，應使用何種管件？

(A)塑膠直接頭 (B)鐵直接頭 (C)塑膠閥接頭（TS×M） (D)塑膠接頭（TS×F） 。
29. 等角立體圖是將物體平轉 45°後，底面向上傾斜與平面成幾度所繪的圖？(A)30° (B)35°16' (C)45° (D)60° 。

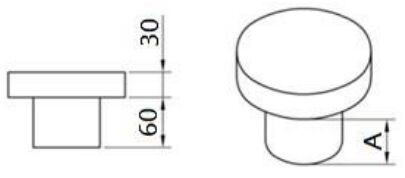

30. 下圖為一正視圖及其等角立體圖，則 A 之長度為

(A)60 (B)80 (C)小於 60(D)大於 60 。
31. 下列符號之意義，何者錯誤？ (A)∮為直徑 (B)RFL 為頂樓 (C)t 為厚度 (D)CL 為剖面線 。
32. 一平方公尺等於 (A)100 ㎝ 2 (B)1000 ㎝ 2 (C)10000 ㎝ 2 (D)100000 ㎝ 2 。
33. 自來水管線圖中符號係表示 (A)水表 (B)浮球閥 (C)分水栓 (D)抽水馬達 。
34. 自來水用銅管依 CNS5127 之規定分 K、L、M 三型，現有 A、B、C 三支銅管，A 管標示 3/4" K 型、B 管標示 3/4" L 型、C 管標示 3/4" M型，其管壁厚度由大而小排列應為 (A)A 管、B 管、C 管 (B)C 管、B 管、A 管 (C)B 管、A 管、C 管 (D)A 管、C 管、B 管 。
35. 管線圖上之材質符號 SUS 316 係表示 (A)不銹鋼管 (B)銅管 (C)被覆銅管 (D)內襯鍍鋅鋼管 。
36. 1 ㎜×1m×1m 之鐵板重量為 7.85 ㎏（單位重量），若鐵板之價錢為每公斤 10 元，今欲舖設一塊 12 ㎜×4'×8'之管溝鐵板，則鐵板費用需新臺幣(A)2,800 元 (B)2,600 元 (C)2,400 元 (D)2,200 元 。
37. 工程因變更設計時，各項工程計價、增減價之主要依據資料為 (A)單價分析 (B)工程總價 (C)利潤及稅捐 (D)物價變動 。
38. 設備安裝圖上的角閥旁邊標註 PT1/2''，其中 PT 表示 (A)管斜牙 (B)管直牙(C)標稱管徑 (D)Ｔ型接頭 。
39. 有一管子標示為 OD 25 ㎜係代表此管之何種尺寸為 25 ㎜？ (A)標稱尺寸(B)平均直徑 (C)內徑 (D)外徑 。
40. 圖面標示採用 300 磅的凸緣，此規格等級接近於 JIS 制何種等級凸緣？(A)5 ㎏/㎝ 2 (B)10 ㎏/㎝ 2 (C)16 ㎏/㎝ 2 (D)20 ㎏/㎝ 2 。
41. 依據 CNS 規定，管線圖之高度尺寸，以下列何者定為 0？ (A)海平面高度(B)一樓地板面高度 (C)最後完工地面高度 (D)施工現場最低點 。
42. 下列何種閥於安裝時，有方向性 (A)閘閥 (B)球塞閥（Ball Valve） (C)旋塞閥 (D)止回閥 。
43. 自來水之設施不包括 (A)導水 (B)淨水 (C)供水 (D)污水 。
44. 可以表示物體之前面或側面的視圖，稱為 (A)平面圖 (B)剖面圖 (C)立面圖(D)輔助視圖 。
45. 管線圖中符號表示 (A)滑入凸緣 (B)熔接頸凸緣 (C)搭接凸緣 (D)孔口凸緣 。
46. 管線立體圖之繪製，其等角軸與水平之夾角為幾度？ (A)15 (B)30 (C)45 (D)60 。
47. 施工圖若無法以平面圖表達精細尺寸或其他設備相關位置時，須以何種圖表示？ (A)大樣圖 (B)昇位圖 (C)曲線圖 (D)迴路圖 。
48. 代表 (A)右行管 3/4''熱水管 (B)上行管 3/4''冷水管 (C)下行管 3/4''冷水管 (D)左行管 3/4''熱水管 。
49. 在管路圖上 R.P.係指何種用管？ (A)污水管 (B)排水管 (C)透氣管 (D)雨水管 。
50. 依 CNS 規定，管底高度尺寸表示法中，如為管底高度，則應再冠以何種符號表示之？ (A)DP (B)TOS (C)EL (D)BOP 。
