51. 依 CNS 規定，繪製管路圖時，管路凸緣接合之表示法，在單線圖中，兩凸緣之間隙約需留多少㎜？ (A)1 (B)2 (C)3 (D)4 。
52. 於管路平面圖中，無法清楚表示之局部配管，應以下列何種圖來補充說明？ (A)正視圖 (B)側視圖 (C)細部圖 (D)俯視圖 。
53. 欲在寬 50 ㎝的橫梁設一套管，使 1/100 坡度之管路穿過，套管兩端點的差量為多少㎜？ (A)5 (B)10 (C)20 (D)25 。
54. 下列何者為管道間的表示符號？ (A)(B)(C) (D) 。
55. 有關建築物排水管配置清潔口之規定，下列何者不需設置清潔口？ (A)排水橫主管之起點 (B)排水管路轉向大於 45°之位置 (C)排水立管之頂端 (D)橫向排水管超過一定長度時，其管路中途處 。

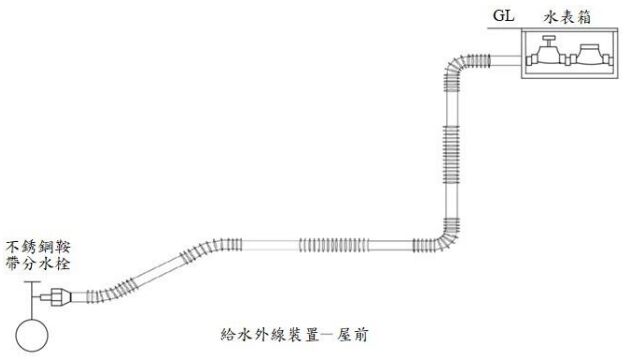

56. 依據 CNS 標準及自來水事業單位的施工規範，下圖所示之自來水管外線進水管，有關此管之敘述何者錯誤？

(A)此管之材質為 SUS 316 (B)其名稱為不銹鋼波狀管 (C)其名稱為不銹鋼 S 形管 (D)此管具有接頭少，施工容易之特性 。

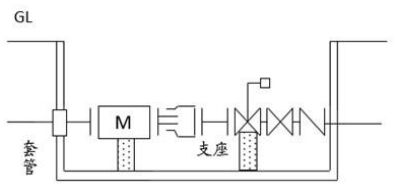

57. 下圖所示為一表位另件裝置圖，下列敘述何者錯誤？

(A)進水方向為由右至左 (B)此裝置為超過 50 ㎜以上之大表位 (C)此表位為地下式表位 (D)此裝置中須有持壓閥 。
58. 施工說明書有關給水管線穿梁補強，應經下列何者同意？ (A)電機技師(B)建築師 (C)自來水事業機構 (D)自行決定 。
59. CNS 消防設備圖上之符號 ，係表示 (A)緊急照明燈 (B)滅火器 (C)消防送水口 (D)消防栓 。
60. 建築物之監造人應為 (A)營造廠 (B)建設公司 (C)建築師 (D)建築師公會 。
61. 下圖所示為 CNS 建築設備之符號，其代表意義為

(A)消防栓箱 (B)緊急照明燈 (C)警鈴 (D)太平門 。
62. 對於設計圖說不瞭解或不清楚時，估價人員應向何者詢問？ (A)地主 (B)建設局 (C)營造廠 (D)建築師事務所 。
63. 建築物非經領得何種執照之前，不准接水、接電、申請營業登記？ (A)使用執照 (B)雜項執照 (C)建築執照 (D)拆除執照 。

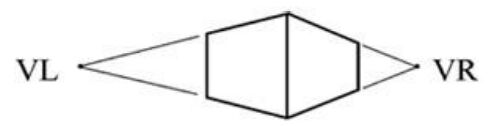

64. 下圖所示為一透視圖，下列敘述何者正確？

(A)二點透視圖，VL、VR 為消失點 (B)二點透視圖，VL、VR 為視點 (C)一點透視圖，VL、VR 為消失點 (D)一點透視圖，VL、VR 為視點 。
65. 在比例尺為 1：500 的圖上，30 平方公分的面積，其實際面積為多少平方公尺？ (A)150 (B)450 (C)600 (D)750 。
66. 以下何者為左圖之上視圖？ (A) (B) (C) (D)。
67. 若圖面上基地面積為 10 ㎝×10 ㎝，而該圖之比例為 1：200，則實際面積為幾 m2 ？ (A)600 (B)400 (C)200 (D)100 。
68. 下列何者不屬於建築法所稱建築執照之一種？ (A)修繕執照 (B)使用執照(C)雜項執照 (D)拆除執照 。
69. CCNS 消防設備圖之符號表示 (A)消防栓 (B)滅火器 (C)緊急照明燈 (D)消防送水口 。
70. 依 CNS 建築圖符號及圖例規定，符號 SSP 係指 (A)不銹鋼管 (B)鍍鋅鋼管(C)延性鑄鐵管 (D)PVC 管 。
71. 工程圖中，符號是表示 (A)剖面線 (B)地界線 (C)參考線 (D)長折斷線 。
72. 建築工程圖中，平面圖之比例，下列最常見者為 (A)1：25 (B)1：100 (C)1：250 (D)1：300 。
73. 下列敘述何者錯誤？ (A)三角形之內角和為 180° (B)四角形之內角和為 360° (C)五角形之內角和為 580° (D)六角形之內角和為 720° 。
74. 常用之建築透視圖為 (A)一點透視、二點透視 (B)二點透視、三點透視 (C)三點透視、四點透視 (D)四點透視、等角透視 。
75. 下列何種角度不能以三角板繪出 (A)15° (B)35° (C)60° (D)75° 。
76. 建築圖內表示建築物各方向之外形、高度、門窗開口位置及外表材料之圖樣稱為 (A)平面圖 (B)透視圖 (C)剖面圖 (D)立面圖 。
77. 建築物之樓層高度，其尺度都標註在 (A)立面圖 (B)大樣圖 (C)配置圖 (D)平面圖 。
78. 經過投影箱觀察物體，可得幾個方向的投影視圖？ (A)3 個方向 (B)4 個方向 (C)5 個方向 (D)6 個方向 。
79. 繪製建築圖時一般均先繪製 (A)立面圖 (B)剖面圖 (C)大樣詳細圖 (D)平面圖 。
80. 使用平行尺及一組三角板畫線，可以將一個圓分成幾等分？ (A)12、15(B)8、18 (C)12、24 (D)24、36 。
81. 同一圓之外切正四邊形之面積為內接正四邊形面積之幾倍？ (A)1.5 (B)2(C)2.5 (D)3 。
82. 下圖所示，在 CNS 消防平面圖中係代表

(A)分電盤 (B)自動灑水受信總機(C)綜合盤 (D)火警受信總機 。
83. 建築面積計算的基準線是 (A)外牆中心 (B)外牆外緣 (C)外牆內緣 (D)柱外側 。
84. 圖紙長邊與短邊之比為 (A)1：1 (B) √2：1 (C) √3：1 (D)2：1 。
85. 用戶給水之外線設計圖中，有一水表前之管路標示為 SUS316，此管路為 (A)塑膠管 (B)延性鑄鐵管 (C)不銹鋼管 (D)聚丁烯管 。
86. 依自來水用戶用水設備標準之規定，下列何者不是屬於屋頂水塔應有之裝置或應具備的相關規定？ (A)需具有溢水管 (B)需具有排水管 (C)池底應有 1/100 以上的洩水坡度 (D)需具有通氣管 。
87. 將建築物內整個用水設備系統，提綱挈領地以圖繪出，其內容包括各樓層的分支水管、進水管、揚水管、蓄水池、水塔、各種閥口徑等；各樓各戶分表口徑、集水管、通氣管等，此圖稱為給水系統之 (A)平面圖 (B)詳細圖 (C)立體圖 (D)昇位圖 。
88. 依自來水用戶用水設備標準及自來水事業單位之規定，下列何者不是屬於屋頂水塔應有之裝置或應具備的相關規定？ (A)需具有人孔 (B)水塔、蓄水池之最高水位應與受水管保留 5 公分以下之間隙，以避免回吸所致之汙染 (C)需具防蟲網 (D)需具有通氣管 。
89. 在給水系統昇位圖中，水表箱旁邊的文字標示「A 戶總表 1〞GV,WM,CV」，其中 GV 代表之意義為 (A)閘閥 (B)水表 (C)止回閥 (D)排氣閥 。
90. 自來水輸配水管，自配水管到用戶水表之間的表前管線，目前新設者，管徑若在 75 ㎜以下，其管材大都使用不銹鋼管，此段不銹鋼表前管線係由各管件所組成，需將其繪製成設計圖，則此配管設計圖中，出現之符號係代表何意？ (A)止回閥 (B)伸縮可撓式直接頭 (C)水表 (D)套管 。
91. 對施工圖有不瞭解時，該如何處理？ (A)以自己的經驗來判定 (B)對不瞭解部分避而不做 (C)請教知悉者，確實瞭解後再施工 (D)自行修改施工圖 。
92. 左圖繪成立體圖為 (A) (B)(C) (D)。
複選題
93. 給水系統昇位圖的管路上分別標示 50cw、80vp，下列敘述何者正確？(A)前者為管徑 50 ㎜之冷水管 (B)後者為管徑 80 ㎜之通氣管 (C)前者為管徑 50 ㎜之通氣管 (D)後者為管徑 80 ㎜之汙水管 。
複選題
94. 有一圖上標示「40GV，WM，CV＆鑄鐵箱，表箱底部應以水泥砂漿整平」，從此標示可得知 (A)此圖應為屋頂立式分表圖 (B)此水表規格為 1½吋 (C)水流通過之方向為 GV→WM→CV (D)水流通過之方向為 CV→WM→GV 。
複選題
95. 給水系統昇位圖中有一立管其標示符號如下圖所示，下列敘述何者正確？

(A)該管應為揚水管 (B)該管應為下水管 (C)該閥為緩衝止回閥 (D)該閥為減壓閥 。
複選題
96. 有一立式表位圖上標示「20WM，BV×6」，下列敘述何者正確？ (A)WM為水表 (B)水表規格為 20 ㎜ (C)水表前安裝之閥為球塞閥 (D)此立式表位有6 支集水管，每支有 6 組下水管 。
複選題
97. 有一圖標示其樓層符號有 R1F、R2F、B1F、B3F 等，下列樓層之高低何者正確？ (A)B1F 低於 B3F (B)R1F 高於 R2F (C)B3F 低於 B1F (D)R2F 高於R1F 。
複選題
98. 蓄水池的構造應符合下列何者？ (A)蓄水池的牆壁應與其他結構保持 45㎝以上之距離 (B)池底需設 30×30×5 ㎝以上之集水坑 (C)池底應緊貼於結構物之上 (D)人孔上方之空間應大於 30 ㎝ 。
複選題
99. 有一管路圖上標示「L 型不銹鋼角鋼 30×3×200 ㎜」，其含意為 (A)此角鋼為不等邊角鋼 (B)此角鋼其中一邊之邊長為 30 ㎜ (C)此角鋼厚度為 3 ㎜(D)此角鋼長 200 ㎜ 。
複選題
100. 下列自來水用戶用水管路在何種情況下須加裝減壓閥？ (A)給水器具承受管中水壓超過 3.5 ㎏/㎝ 2 (B)所住樓層在水塔所在樓層之下一層的住戶，該住戶之下水管 (C)蓄水池設在總表下方之樓層，其進水高程超過 3m 之蓄水池進水管 (D)建築物之下水管承受管中水壓超過 5 ㎏/㎝ 2 。
