114年 - 01900 模板 丙級 工作項目 01：識圖 1-50（2025/10/14 更新）#132140

科目：技檢◆模板-丙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆模板-丙級

選擇題 (50)

1. 為了顯示房屋之主要輪廓，如房屋立面之輪廓線、地平線等線條在建築圖樣以______表示之。 (A)粗線 (B)中線 (C)細線 (D)點線
2. 建築平面圖上是表示 (A)混凝土牆及柱 (B)磚牆 (C)木造牆 (D)空心磚牆 。
3. 建築平面圖上是表示 (A)混凝土牆及柱 (B)磚牆 (C)木造牆 (D)空心磚牆 。
4. 建築平面圖上是表示 (A)雙拉窗 (B)雙開門 (C)雙拉門 (D)雙開窗 。
5. 一般建築材料習用剖面符號是表示 (A)木材斷面（粗木） (B)石材 (C)卵石 (D)合板 。
6. 針對空間性質研究與處理，如果從某一視平面切去所有斷面之剖面圖稱 (A)大樣圖 (B)全剖面圖 (C)剖面詳圖 (D)結構圖 。
7. 於建築圖上表示落地門之簡寫符號為 (A)SD (B)WD (C)DW (D)FD 。
8. 於建築工程上簡寫符號ＢＭ是表示 (A)磚柱 (B)水準點 (C)樑斷面 (D)地下層 。
9. 為便利模板工程施工，以求正確之尺寸，模板工程人員應依工程圖之結構圖尺寸繪製 (A)施工大樣圖 (B)透視圖 (C)混凝土尺寸圖 (D)配筋圖 。
10. 模板組合成型之前，由模板工程之領班依混凝土之斷面詳圖事先加以規劃並繪製 (A)模板詳細圖 (B)細部大樣圖 (C)結構圖 (D)建築圖 。
11. 如左圖，此線表示 (A)截斷線 (B)投影線 (C)延伸線 (D)割面線 。
12. 文字符號”G.L”是表示 (A)水平線 (B)中心線 (C)地版面線 (D)地盤線 。
13. 間距之符號是 (A)＠ (B) (C)Ｄ (D)Ｒ 。
14. 中華民國國家標準的簡稱是 (A)JIS (B)CNS (C)ANS (D)DIN 。
15. 如下圖，前視圖中 J 是指右側視圖中的那一條線?

(A)P (B)D (C)R (D)K 。
16. 如下圖，頂視圖中 G 是指右側視圖中的那一條線?

(A)P (B)C (C)D (D)K 。
17. 物體離投影平面愈遠，則所得的正投影 (A)愈小 (B)愈大 (C)大小不變 (D)視情形而定 。
18. 依照一般建築圖繪圖規定，建築圖之基地境界線是 (A)紅色 (B)黃色 (C)褐色(D)深綠色 。
19. 建築物之高度尺寸，應註記於 (A)配置圖 (B)立面圖 (C)平面圖 (D)透視圖上。
20. 建築平面圖符號表示 (A)捲門 (B)雙開窗 (C)雙向門 (D)單開窗 。
21. 表示 (A)地盤 (B)混凝土 (C)填土 (D)岩石 。

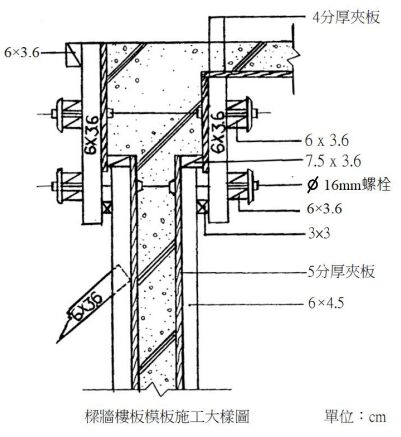

22. 下圖為模板施工圖，其樑底模用材之斷面為

(A)6cm×4.5cm (B)7.5cm×3.6cm(C)3.6cm×6cm (D)3cm×3cm 。

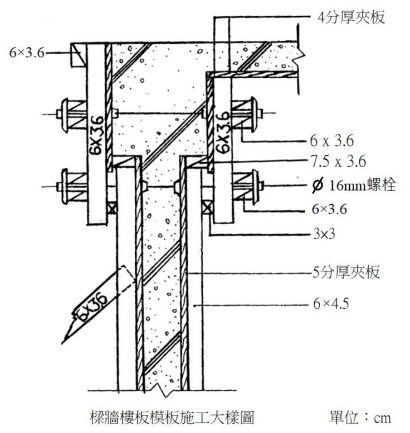

23. 下圖中之牆模襯板是

(A)3 分厚夾板 (B)4 分厚夾板 (C)5 分厚夾板 (D)6 分厚夾板 。

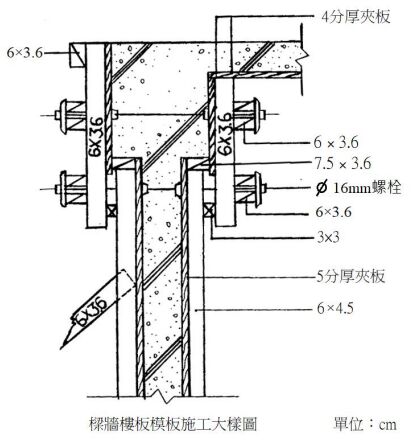

24. 下圖中樑之橫束材之斷面尺寸是

(A)6cm×3.6cm (B)6cm×4.5cm (C)7.5cm×3.6cm (D)3cm×3cm 。
25. 如下圖樑側模襯板是

(A)3 分厚夾板 (B)4 分厚夾板 (C)5 分厚夾板 (D)6 分厚夾板 。
26. 如下圖牆模斜撐之斷面為

(A)6cm×3.6cm (B)6cm×4.5cm (C)7.5cm×3.6cm (D)3cm×3cm 。
27. 如下圖牆模縱束材之斷面為

(A)6cm×3.6cm (B)6cm×4.5cm (C)7.5cm×3.6cm (D)3cm×3cm 。
28. 混凝土尺寸圖中標有記號者是表示 (A)樓版線 (B)道路中心線 (C)柱中心線 (D)牆中心線 。
29. 建築圖中一般說的大樣圖就是 (A)平面圖 (B)立面圖 (C)結構圖 (D)詳細圖 。
30. 一般法令規定詳細圖之比例尺應為 (A)1/30 (B)1/100 (C)1/300 (D)1/500 。
31. 當一平面、立面或剖面不能或不必全部表現於圖面時可用 (A)延長線 (B)中心線 (C)截斷線 (D)剖面線 表示。
32. 於一般建築圖中此種符號是代表 (A)磚牆 (B)石材 (C)大理石 (D)混凝土牆 。
33. 依中華民國國家標準 CNS 圖例符號表示 (A)混凝土 (B)卵石 (C)紅磚 (D)石材 。
34. 一般清水模板其使用厚度是 (A)1 公分 (B)1.8 公分 (C)3 公分 (D)4 公分 。
35. 一般樓地版之符號是用______為代表符號。 (A)A (B)B (C)S (D)D
36. 模板架設應依據______之混凝土尺寸架設。 (A)剖面圖 (B)透視圖 (C)結構圖 (D)立面圖

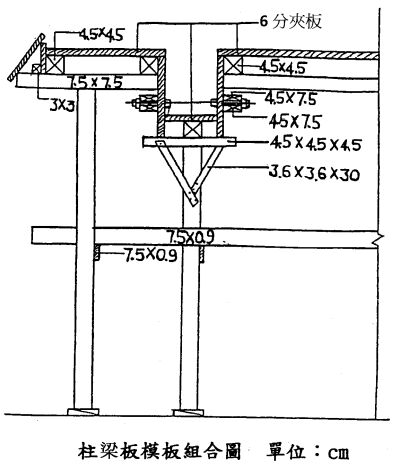

37. 如下圖中柱、樑板、模板組圖中，樓板之襯板，全是使用

(A)5 分夾板 (B)6分夾板 (C)6 分散板 (D)5 分散板 。

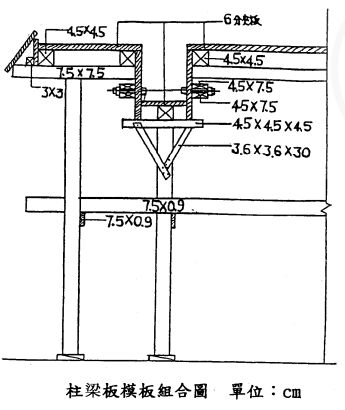

38. 如下圖中樓板格柵是使用何種尺寸之角材

(A)3cm×3cm (B)4.5cm×4.5cm (C)3.6cm×3.6cm (D)7.5cm×7.5cm 。

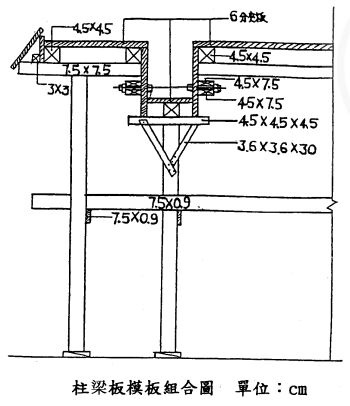

39. 如下圖中樑側模之束材，使用下列何種尺寸之角材

(A)3cm×3cm (B)4.5cm×4.5cm (C)4.5cm×7.5cm (D)7.5cm×7.5cm 。
40. 如下圖中水平拉板是使用何種尺寸之板料

(A)3 公分板 (B)6 分夾板 (C)7.5 ㎝×0.9 ㎝散板 (D)5 分散板 。
41. 一般建築工程圖樣標示尺寸均用 (A)台制與公制併用 (B)公制 (C)台制 (D)英制 。
42. 製圖時，水平線是用 (A)三角板 (B)丁字尺或平行尺 (C)鋼捲尺 (D)比例尺 繪製。
43. 模板詳細圖比例是用 (A)1/20 (B)1/50 (C)1/100 (D)1/200 。
44. 一般柱之符號是用英文的______代表。 (A)A (B)B (C)C (D)S
45. 住宅用之一般鋼筋混凝土樓版厚度是______公分。 (A)6 (B)12 (C)15 (D)20
46. 工地量長度是用 (A)搨尺 (B)曲尺 (C)鋼捲尺 (D)比例尺 。
47. 最好的水平測定是採用 (A)皮尺 (B)丈量尺 (C)水準儀 (D)透明軟管 。
48. 一般稱混凝土強度 225kgf/cm2 係指混凝土之 (A)抗拉 (B)抗壓 (C)抗彎 (D)抗剪強度。
49. 1 立方公尺之水泥，其重量約為幾公斤 (A)100 (B)150 (C)1000 (D)1500 。
50. ”ＲＣ”是表示 (A)預力混凝土 (B)鋼筋混凝土 (C)預壘混凝土 (D)預拌混凝土 。
