114年 - 03200 變壓器裝修 丙級 工作項目 10：檢驗 51-100（2025/10/17 更新）#132394

科目：技檢◆變壓器裝修-丙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆變壓器裝修-丙級

選擇題 (50)

51. 以三用電表測量直流電壓時，則選擇旋鈕需轉至 (A)ACV (B)DCV (C)OHMS(D)DCmA 。
52. 6.6/11.4kV Y 系統用變壓器其一次側應能耐受之基本衝擊絕緣強度為 (A)60kV (B)75kV (C)95kV (D)110kV 。
53. 利用 (A)耐壓試驗 (B)開路試驗 (C)短路試驗 (D)匝比試驗 可判定繞組的絕緣是否良好。
54. 12kV 級 500kVA 以下之油浸變壓器，應承受商用頻率耐壓試驗之電壓為(A)19kV (B)26kV (C)34kV (D)50kV 。
55. 變壓器在短路試驗時，短路電流 (A)大於 (B)等於 (C)小於 (D)兩倍於 滿載電流。
56. 決定載電流導體產生之磁力線方向是應用 (A)法拉弟定律 (B)佛來銘右手定則 (C)螺旋管右手定則 (D)安培右手定則 。
57. 佛來銘右手定則中表示導體運動方向的是 (A)小指 (B)中指 (C)食指 (D)大姆指 。
58. 變壓器供電時之電壓調整率不得超過 (A)±20％ (B)±15％ (C)±10％ (D)±5％ 。
59. 10Ω之電阻施加 100V 電壓，其電流為 (A)1A (B)10A (C)100A (D)0.1A 。
60. 某一 3300/110V 的單相變壓器，當高壓側電流為 10A 時，低壓側電流應為(A)330A (B)300A (C)110A (D)3.33A 。
61. 兩只線圈要接成三相結線應接 (A)並聯 (B)Y 形 (C)△形 (D)V 形 結線。
62. 測定交流大電流時先要接 (A)分流器 (B)比壓器 (C)比流器 (D)電阻器 。
63. 測定交流大電壓時一般要接 (A)分流器 (B)電阻器 (C)比流器 (D)比壓器 。
64. 三相 100kVA，200V 的變壓器，其線電流為 (A)166.7A (B)288.7A (C)333.4A(D)500A 。
65. 三相 Y 接線時，相電流 Ip 和線電流 IL的關係為 (A)Ip=IL(B)Ip=3IL(C)IL=3Ip(D)IL=2Ip 。
66. 變壓器作耐壓試驗時其外殼 (A)不做接地 (B)串聯電阻接地 (C)接保險絲後接地 (D)應直接接地 。
67. 溫度升高時，變壓器的絕緣電阻將 (A)減少 (B)增加 (C)不變 (D)升高 10 度以上增加，10 度以下不變 。
68. 比流器的二次測滿載電流為 (A)2A (B)3A (C)5A (D)10A 。
69. 片狀導體（鋁片或銅片）變壓器短路時，所產生之機械力以何者為較大 (A)軸方向 (B)半徑方向 (C)邊緣方向 (D)一樣大 。
70. 驗證變壓器線圈層間絕緣強度之試驗，是 (A)感應電壓試驗 (B)交流耐壓試驗 (C)絕緣電阻試驗 (D)無載試驗 。
71. 依國家標準(CNS)變壓器低壓側 220V 的耐壓值應為 (A)2.5 (B)5 (C)7.5 (D)10kV/分。
72. 交流電壓表接線時須考慮 (A)正負方向 (B)極性 (C)量度範圍 (D)相序 。
73. 已知三相繞組，每相電阻為 1Ω，如為 Y 結線則二端子間的電阻為 (A)0.5Ω (B)1Ω (C)2Ω (D)3Ω 。
74. 以下哪一種試驗不適合於單套管變壓器 (A)交流加壓試驗 (B)交流感應耐壓試驗 (C)衝擊耐壓試驗 (D)電壓調整率試驗 。
75. 單相三線式變壓器，如兩非接地導線之電流皆為 50A 時則其中性線電流為(A)50A (B)100A (C)150A (D)0A 。
76. 變壓器的效率等於 (A)（輸入功率／輸出功率）×100％ (B)（輸出功率／輸入功率）×100％ (C)（輸入功率＋輸出功率）×100％ (D)（輸入功率－輸出功率）×100％ 。
77. 變壓器的無載電流過大，下述何者不正確 (A)電壓過高 (B)結線錯誤 (C)圈數太少 (D)導線太細 。
78. μΩ是 (A)106Ω (B)103 Ω (C)10- 3Ω (D)10- 6 Ω 。
79. 測量變壓器絕緣電阻需用 (A)250V (B)500V (C)750V (D)1000V 級高阻計。
80. 單套管桿上變壓器一次線圈與外殼間之絕緣電阻應為 (A)0M (B)100M 以下(C)500M 以下 (D)1000M 以下 。
81. 使用直流法執行變壓器極性試驗時，直流電源應接於變壓器的何處較安全(A)高壓側 (B)低壓側 (C)兩者皆可 (D)兩者皆不可 。
82. 變壓器效率最大是發生於 (A)可變動損失為固定損失之半 (B)可變動損失等於固定損失 (C)可變動損失為固定損失之兩倍 (D)與這兩種損失之大小無關 。
83. 測量變壓器的絕緣電阻時，常加保護端鈕，其目的為防止 (A)繞組靜電作用(B)高阻計漏電 (C)絕緣不良損壞儀表 (D)表面漏電 。
84. 老舊的變壓器會因矽鋼片在磁滯現象下伸縮震動而產生的噪音發出一種哼哼的聲音，是因為 (A)銅損減少 (B)凡立水老化裂開 (C)渦流損減少 (D)凡立水未乾 。

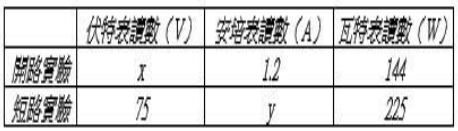

85. 有一 10kVA，2000/200V，60Hz 之雙繞組變壓器，分別在低壓側作開路實驗及在高壓側作短路實驗得如下的數據：則變壓器變壓比為
(A)0.01 (B)0.1(C)10 (D)100 。

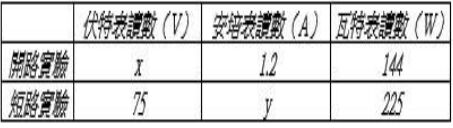

86. 有一 10kVA，2000/200V，60Hz 之雙繞組變壓器，分別在低壓側作開路實驗及在高壓側作短路實驗得如下的數據：則變壓器高壓側額定電流為
(A)0A (B)1.2A (C)5A (D)50A 。

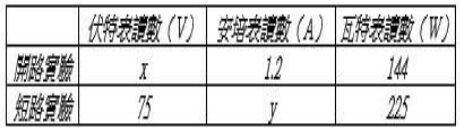

87. 有一 10kVA，2000/200V，60Hz 之雙繞組變壓器，分別在低壓側作開路實驗及在高壓側作短路實驗得如下的數據：則變壓器低壓側額定電流為
(A)0A (B)1.2A (C)5A (D)50A 。
88. 有一 10kVA，2000/200V，60Hz 之雙繞組變壓器，分別在低壓側作開路實驗及在高壓側作短路實驗得如下的數據：則變壓器滿載銅損為
(A)56.25W(B)112.5W (C)144W (D)225W 。
89. 有一 10kVA，2000/200V，60Hz 之雙繞組變壓器，分別在低壓側作開路實驗及在高壓側作短路實驗得如下的數據：則變壓器半載銅損為
(A)56.25W(B)100W (C)112.5W (D)225W 。
90. 有一 10kVA，2000/200V，60Hz 之雙繞組變壓器，分別在低壓側作開路實驗及在高壓側作短路實驗得如下的數據：則變壓器 2/3 負載銅損為
(A)56.25W (B)100W (C)112.5W (D)225W 。
91. 有一 10kVA，2000/200V，60Hz 之雙繞組變壓器，分別在低壓側作開路實驗及在高壓側作短路實驗得如下的數據：則 y 的值為
(A)5 (B)50 (C)200 (D)2000 。
92. 有一 10kVA，2000/200V，60Hz 之雙繞組變壓器，分別在低壓側作開路實驗及在高壓側作短路實驗得如下的數據：則變壓器最大效率發生在多少負載時
(A)64% (B)80% (C)95% (D)100% 。
93. 有一 10kVA，2000/200V，60Hz 之雙繞組變壓器，分別在低壓側作開路實驗及在高壓側作短路實驗得如下的數據：則變壓器功因為 0.8 落後時的最大效率為
(A)86% (B)94% (C)96.5% (D)98% 。
94. 有一 10kVA，2000/200V，60Hz 之雙繞組變壓器，分別在低壓側作開路實驗及在高壓側作短路實驗得如下的數據：則變壓器線圈換算至高壓側的等值電阻為
(A)0.09Ω (B)9Ω (C)12Ω (D)15Ω 。
95. 有一 10kVA，2000/200V，60Hz 之雙繞組變壓器，分別在低壓側作開路實驗及在高壓側作短路實驗得如下的數據：則變壓器線圈換算至低壓側的等值電阻為
(A)0.09Ω (B)9Ω (C)12Ω (D)15Ω 。
96. 有一 10kVA，2000/200V，60Hz 之雙繞組變壓器，分別在低壓側作開路實驗及在高壓側作短路實驗得如下的數據：則變壓器線圈換算至高壓側的等值阻抗為
(A)0.15Ω (B)9Ω (C)12Ω (D)15Ω 。
97. 有一 10kVA，2000/200V，60Hz 之雙繞組變壓器，分別在低壓側作開路實驗及在高壓側作短路實驗得如下的數據：變壓器線圈換算至低壓側的等值阻抗為
(A)0.09Ω (B)0.12Ω (C)0.15Ω (D)15Ω 。
98. 有一雙繞組變壓器，在高壓側作短路實驗得知換算至高壓側的等值阻抗為15Ω，換算至高壓側的等值電阻為 9Ω，則變壓器線圈換算至高壓側的等值電抗為 (A)0.12Ω (B)9Ω (C)12Ω (D)15Ω 。
99. 有一雙繞組變壓器，在低壓側作短路實驗得知換算至低壓側的等值阻抗為0.15Ω，換算至低壓側的等值電阻為 0.09Ω，則變壓器線圈換算至低壓側的等值電抗為 (A)0.09Ω (B)0.12Ω (C)0.15Ω (D)12Ω 。
100. 有一 10kVA，2000/200V，60Hz 之雙繞組變壓器，分別在低壓側作開路實驗及在高壓側作短路實驗得如下的數據：則變壓器半載鐵損為
(A)36W (B)72W (C)144W (D)225W 。
