114年 - 03200 變壓器裝修 乙級 工作項目 09：檢驗 1-69（2025/10/17 更新）#132379

科目：技檢◆變壓器裝修-乙級 | 年份：114年 | 選擇題數：69 | 申論題數：0

試卷資訊

所屬科目：技檢◆變壓器裝修-乙級

選擇題 (69)

1. 為證實變壓器繞組各層間及各匝間的絕緣是否合乎規定，應以何種試驗行之 (A)感應耐壓試驗 (B)交流耐壓試驗 (C)變壓比試驗 (D)絕緣電阻測定試驗 。
2. 變壓器之短路試驗可以測出 (A)銅損 (B)鐵損 (C)渦流損 (D)磁滯損 。
3. 用電壓表，電流表測負載時 (A)二者皆並聯 (B)二者皆串聯 (C)電壓表並聯，電流表串聯 (D)電壓表串聯，電流表並聯 。
4. 12kV 級線圈在感應電壓試驗時，線圈兩端電壓為 (A)12kV (B)24kV (C)36kV (D)48kV 。
5. 測試變壓器之阻抗電壓，應施行 (A)功率因數試驗 (B)耐壓試驗 (C)開路試驗(D)短路試驗 。
6. 三用電表測 (A)交流電壓 (B)直流電壓 (C)直流電流 (D)電阻 時，須做歸零調整。
7. 桿上變壓器之二次側(240/120V)之耐電壓試驗電壓為 (A)600V (B)1000V (C)2000V (D)10000V 。
8. 下列何種儀表較適合用於測量變壓器線圈電阻 (A)高阻計 (B)接地電阻計 (C)雙比電橋(Kel-vin Bridge) (D)電流表 。
9. 60Hz 變壓器感應電壓試驗之頻率為 400Hz，其加電壓時間為 (A)15 秒 (B)18 秒 (C)24 秒 (D)30 秒 。
10. 變壓器之 (A)所有分接頭 (B)標準分接頭 (C)端部接頭 (D)一部分接頭 要做匝比試驗。
11. 絕緣油測定用溫度計的感溫部要設在 (A)最高油溫處 (B)平均油溫處 (C)最低油溫處 (D)常溫位置 。
12. 中華民國國家標準(CNS)規定，油浸自冷式變壓器的繞組溫升不得超過 (A)45℃ (B)55℃ (C)65℃ (D)75℃ 。
13. 絕緣材料之介質正切（電力因數）通常以 (A)0℃ (B)20℃ (C)25℃ (D)100℃為基準 。
14. 一端接地的單套管變壓器，高壓側不需做 (A)匝比試驗 (B)耐電壓試驗 (C)感應電壓試驗 (D)衝擊電壓試驗 。
15. 匝比試驗可用 (A)P.T.C.法 (B)電壓表法或比較法 (C)目測法 (D)電阻法 進行試驗。
16. 若開路試驗中 Io 為激磁電流，Ie 為鐵損電流，則其磁化電流 Im 等於 (A)Io-Ie (B)Io2-Ie2 (C)Io+Ie (D) 。
17. 變壓器所用之絕緣油，其絕緣強度如依據我國國家標準之規定，在 2.5 ㎜球間隙下應能耐交流電壓 (A)60kV (B)50kV (C)30kV (D)20kV 以上。
18. 變壓器的無負載試驗，可以測得 (A)銅損 (B)絕緣電阻 (C)阻抗電壓 (D)激磁電流與鐵損 。
19. 欲判斷線圈對地間的絕緣是否良好，可利用________進行測試。 (A)耐壓試驗 (B)開路試驗 (C)短路試驗 (D)感應電壓試驗
20. 中國國家標準(CNS)規定，變壓器匝比的許可差為 (A)±1/100 (B)±1/200 (C)±1/20 (D)±1/10 。
21. 500KVA 以下 12kV 級套管，應承受耐電壓試驗一分鐘之電壓為 (A)12kV(B)25kV (C)35kV (D)55kV 。
22. 測定桿上變壓器的絕緣電阻，常使用 (A)100V (B)250V (C)1000V (D)5000V的高阻計。
23. 若滿載電壓為 V2，無載電壓為 V1，則其電壓調整率等於 (A)(V1-V2)/V2(B)(V1-V2)/V1 (C)(V1+V2)/V2 (D)(V1+V2)/V1 ×100％。
24. 下列諸試驗何種屬於破壞性試驗 (A)絕緣電阻測定 (B)溫升試驗 (C)衝擊耐電壓試驗 (D)匝比測定 。
25. BIL 值是 (A)球間隙耐壓強度 (B)絕緣等級 (C)品質水準 (D)基準衝擊絕緣強度 。
26. 100KVA 變壓器效率 98％，其全損不得超過 (A)2040W (B)2580W (C)3040W(D)3580W 。
27. 判別變壓器之容量是否足夠，必須 (A)稱重量 (B)量體重 (C)做溫升試驗 (D)測試變壓器之損失 。
28. 變壓器開路試驗之目的為測定 (A)銅損及匝數比 (B)阻抗電壓 (C)等值電阻(D)鐵損及激磁電流 。
29. 變壓器之損失主要包括 (A)鐵損、銅損、鉛損 (B)鐵損、銅損、雜散損 (C)鐵損、銅損、鋼損 (D)鐵損、銅損、油損 。
30. 自冷式變壓器作噪音量測時，距離被測物表面幾公分為量測點 (A)0 (B)10(C)20 (D)30 。
31. 施行絕緣耐壓試驗前，變壓器宜先測試_________ 以確認變壓器是否適宜做耐壓試驗。(A)絕緣電阻 (B)銅損 (C)激磁電流(D)阻抗電壓
32. 感應電壓試驗，其試驗時間不得短於 (A)8 秒 (B)10 秒 (C)12 秒 (D)15 秒 。
33. 比流器之二次側不接安培表時，應 (A)開路 (B)接電容器 (C)接伏特表 (D)短路 。
34. 依中國國家標準(CNS)規定，變壓器銅損特性之計算，係以_______ 為基準。(A)65℃ (B)75℃ (C)85℃ (D)105℃
35. 依中國國家標準(CNS)規定，噪音之許可差為 (A)3db (B)2db (C)1db (D)無許可差 。
36. 噪音測定時，在基準面之垂直線上的基準點，應離開基準面 (A)10cm (B)20cm (C)30cm (D)40cm 處放置微音計。
37. 做溫升試驗時，其測試環境在何種高度以下，不必施行標高校正 (A)1000公尺 (B)1500 公尺 (C)2000 公尺 (D)2500 公尺 。
38. 修理品的感應電壓試驗，以規定試驗值的________實施。 (A)40％ (B)60％ (C)75％ (D)90％
39. 一般單相變壓器之極性試驗，何種方式不適用 (A)比較法 (B)電橋法 (C)感應法 (D)加減法 。
40. 單相變壓器二次側線圈之漏磁電壓試驗，在 75KVA 以上時，開路之端電壓值不得大於 (A)3V (B)2V (C)1.5V (D)1.3V 。
41. 變壓器做溫升試驗時，溫升電流應以 (A)最低 Tap (B)額定 Tap (C)最高 Tap(D)次高 Tap 為依歸。
42. 變壓器做定型驗中之雷擊波（BIL）試驗前應先做______後才進行，較為正確程序。 (A)銅損試驗 (B)鐵損試驗 (C)耐壓試驗 (D)溫升試驗
43. 變壓器施行感應電壓試驗由低壓側加 ________額定電壓頻率 400Hz18 秒鐘。(A)2 倍 (B)3 倍 (C)4 倍 (D)5 倍
44. 變壓器欲測得銅損失，需施行 (A)開路試驗 (B)短路試驗 (C)匝比試驗 (D)衝擊耐電壓試驗 。
45. CNS 規定變壓器絕緣油試驗基準為間隙 2.5 ㎜，耐電壓值_________ 以上。(A)10kV (B)20kV(C)30kV (D)50kV
46. 下列何項試驗在檢證帶電部位與大地間或帶電部位相互間之絕緣強度 (A)商頻耐電壓 (B)感應電壓 (C)部分放電 (D)衡擊耐電壓 。
47. 下列何項試驗在試驗各捲繞間，線圈各層間及分接頭引出線間等絕緣強度？ (A)商頻耐電壓 (B)感應電壓 (C)部分放電 (D)衡擊耐電壓 。
48. 周溫升高時，所測得之線圈電阻隨之 (A)升高 (B)降低 (C)不變 (D)無法比較 。
49. 依 CNS598 標準規定，變壓器高壓側額定電壓 11.4kV，商用頻率耐電壓值為________ 持續 1 分鐘。(A)10kV (B)20kV (C)34kV (D)50kV
50. 變壓器做短路試驗之目的為獲得 (A)激磁電流 (B)鐵損 (C)阻抗電壓 (D)線圈電阻 。
複選題
51. 變壓器繞組電阻測量需用到下列哪些元件 (A)DC 電源供應器 (B)電流表 (C)電壓表 (D)高阻器 。
複選題
52. 若一次側匝數/二次側匝數比=a 下列敘述何者正確 (A)一次電壓折算至二次側需除 a (B)一次電流折算至二次側需除 a (C)一次側阻抗折算至二次側需除a2 (D)二次側阻抗折算至一次側需除 a2 。
複選題
53. 變化器二次線接電阻值下列何者正確 (A)接地電壓 150v 以下 200Ω (B)接地電壓 150v 以下 100Ω以下 (C)接地電壓 151~300v 以下 50Ω以下 (D)接地電壓 301v 以上 10Ω以下 。
複選題

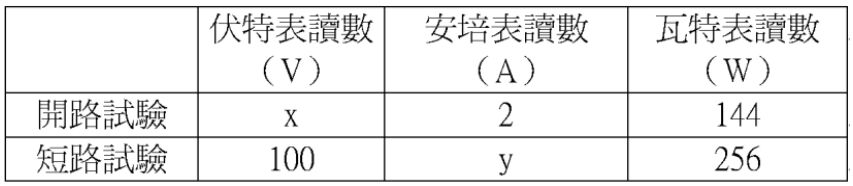

54. 有一 10KVA，2000/200V，60Hz 之單相變壓器，作開路試驗及短路試驗,電表讀值數據如下(其中 x，y 為一般採用額定數據)：
(A)功因為 1 時的滿載銅損是 256W (B)功因為 1 時的滿載銅損是 144W (C)功因為 1 時的 3/4 載銅損是 144W (D)功因為 0.8 時的 3/4 載銅損是 144W 。
複選題

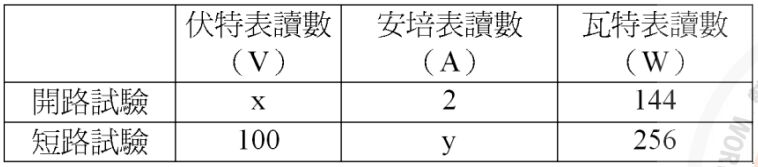

55. 有一 10KVA，2000/200V，60Hz 之單相變壓器，作開路試驗及短路試驗,電表讀值數據如下(其中 x，y 為一般採用額定數據)：
則 (A)x=2000V (B)x=200V (C)y=5A (D)y=50A 。
複選題

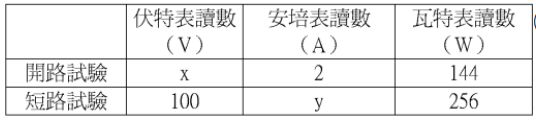

56. 有一 10KVA，2000/200V，60Hz 之單相變壓器，作開路試驗及短路試驗，電表讀值數據如下(其中 x，y 為一般採用額定數據)：
(A)功因為 1 時的滿載鐵損是 256W (B)功因為 1 時的滿載鐵損是 144W (C)功因為 1 時的3/4 載鐵損是 144W (D)功因為 0.8 時的 3/4 載鐵損是 144W 。
複選題
57. 有一 10KVA，2000/200V，60Hz 之單相變壓器，作開路試驗及短路試驗，電表讀值數據如下(其中 x，y 為一般採用額定數據)：
(A)高壓側的等值電阻為 10.24Ω (B)高壓側的等值電抗為 20Ω (C)高壓側之鐵損電導 g0值為 3.6×10-5 ʊ (D)最大效率發生在 3/4 負載時 。
複選題
58. 變壓器若做並聯運轉時應事先核對之間的哪些規格是否相同一致 (A)頻率(B)相序 (C)阻抗電壓 (D)冷卻方式 。
複選題
59. 下列項目哪些屬破壞性試驗 (A)短路 (B)耐壓 (C)雷擊 (D)溫昇 。
複選題
60. 變壓器感應電壓試驗時間取決於其 (A)容量 (B)額定頻率 (C)試驗頻率 (D)絕緣電阻大小 。
複選題
61. 下列項目哪些屬例行性試驗 (A)噪音 (B)匝比 (C)極性 (D)負載損及阻抗電壓 。
複選題
62. 單相變壓器的極性試驗有那幾種方式 (A)交流法 (B)直流法 (C)比較法 (D)感應法 。
複選題
63. 變壓器的負載試驗主要目的在測 (A)電壓調整率 (B)鐵損 (C)激磁電流 (D)效率 。
複選題
64. 下列何者屬於非破壞性試驗？ (A)溫升試驗 (B)絕緣電阻測定 (C)衝擊耐電壓試驗 (D)極性試驗 。
複選題
65. 用電壓表、電流表測負載時 (A)電壓表串聯 (B)電壓表並聯 (C)電流表串聯(D)電流表並聯 。
複選題
66. 變壓器介質正切試驗主要調查的絕緣狀態，不包含哪二種 (A)吸濕 (B)乾燥(C)銅損 (D)鐵損 。
複選題
67. 變壓器耐壓試驗不包含哪二種 (A)開路試驗 (B)短路試驗 (C)雷擊衝耐壓試驗(D)感應與耐壓試驗 。
複選題
68. 以下何者變壓器試驗之敘述錯誤 (A)單相採極性試驗 (B)三相採極性試驗 (C)單相採角位移試驗 (D)三相採相序試驗 。
複選題
69. 變壓器交流耐電壓試驗目地為檢驗那裡的絕緣強度 (A)充電部分與電源間(B)充電部分與大地間 (C)充電部分與繞組間 (D)充電部分相互間 。
