114年 - 03600 工業儀器丙級工作項目 05：配線工程 1-70（2025/10/21 更新）#132520

科目：技檢◆工業儀器-丙級 | 年份：114年 | 選擇題數：70 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業儀器-丙級

選擇題 (70)

1. 控制盤內電子式控制器，欲將信號控制現場空氣式控制閥，須用______ 變換器。(A)I/P (B)P/I (C)T/I (D)I/T

2. 在控制盤面上可安裝 (A)安全閥 (B)指示器 (C)控制閥 (D)感測器。

3. 控制盤配線完成後，欲測其電路是否正確，係使用三用電表的 (A)ACV (B)DCV (C)mA (D)Ω檔。

4. 控制盤配線工程的正確施工時機是 (A)現場儀器工程施工前期 (B)施工中期(C)現場將完成時 (D)任意時間。

5. 控制盤工程不包括 (A)迴路連接 (B)接地 (C)信號接點 (D)設備動作特性檢查。

6. 下列何者不屬於控制盤的後方儀器(Rear Instruments) (A)變換器 (B)端子板(C)繼電器 (D)指示計。

7. 控制盤內 R.T.D 式記錄器，其輸入變量為 (A)壓力 (B)液位 (C)流量 (D)溫度。

8. 在控制盤內須使用方根提取器(Square Root Extructor)的系統為 (A)壓力 (B)液位 (C)流量 (D)溫度。

9. 直立式控制盤，宜安裝於與人體適合操作高度者為 (A)指示計 (B)記錄器 (C)指示燈 (D)流程圖。

10. 在控制盤上，下列何種儀器應置於盤面之最高點 (A)記錄器 (B)警報器 (C)控制器 (D)電源供應器。

11. 控制盤上控制器與現場控制閥間之連線為 (A)電源／空氣源 (B)測量信號 (C)控制信號 (D)連鎖回路。

12. 安裝控制盤之處所，下列何種條件不宜 (A)該處之濕度不可過高 (B)具有供給儀器用空氣之設備 (C)電壓維持穩定 (D)周圍溫度經常維持 50℃以上。

13. 在控制盤內若使用 PVC 空氣管線，則壓力供應(Air Supply)之管路需使用(A)紅色 (B)黑色 (C)綠色 (D)橙色。

14. 下列何種儀器通常不裝在控制盤內？ (A)記錄器 (B)控制器 (C)傳送器 (D)警報器。

15. 控制盤之警報器如已動作，按下確認鈕(Acknowledge)後警報器的顯示是(A)聲音響，警示燈亮 (B)聲音不響，警示燈亮 (C)聲音響，警示燈熄 (D)聲音不響，警示燈熄。

16. 控制盤配線完成後，欲檢查線路是否有短路現象，需使用何種電表 (A)電壓表 (B)歐姆表 (C)電流表 (D)電感表。

17. 接收壓力計(Receiver Gauge)，若其壓力範圍為 0.2～1.0kg/cm²，刻度為 0～100%，現若輸入為 0.4kg/cm²，則輸出刻度應為 (A)25% (B)40% (C)50%(D)80% 。

18. 控制盤上之記錄器安裝於觀察員視線之甚麼位置為宜 (A)水平位置 (B)上方(C)下方 (D)左上方。

19. 控制盤內之管線繁多，安裝時應加以標示或編號，其目的是為了 (A)美觀(B)省力 (C)檢修方便 (D)節省材料。

20. 校正控制盤內之熱電偶型溫度指示計，最常用之儀表為 (A)高阻計 (B)三用表 (C)示波器 (D)直流電位計。

21. 控制盤上用以指示設備在運轉中之燈色，通常為 (A)白色 (B)綠色 (C)紅色 (D)黃色。

22. 控制盤驗收時之外觀檢查，主要是檢查 (A)美觀 (B)精確度 (C)破損及缺件 (D)附件齊全。

23. 接地用之配線如有絕緣被覆者，其顏色為 (A)紅色 (B)黃色 (C)黑色 (D)綠色。

24. 1/2"儀器用軟銅管之 1/2"常指 (A)內徑 (B)外徑 (C)名義尺寸 (D)厚度。

25. 軟銅管彎曲時應用 (A)徒手 (B)切管 (C)彎管器 (D)管子鉗。

26. 控制盤內供氣管上之排放閥安裝方向是 (A)朝上 (B)朝下 (C)水平 (D)沒有限制。

27. 在控制盤面中間高度，配置之儀器多為 (A)指示計 (B)記錄計 (C)控制器 (D)警示燈。

28. 下列儀器中裝於控制盤後架上者為 (A)選擇開關 (B)指示燈 (C)記錄計 (D)演算器。

29. 控制盤內配線不包括 (A)電源線 (B)動力線 (C)信號線 (D)接地線。

30. 控制盤最常用之空氣源主配管材料為 (A)銅管 (B)鍍鋅鐵管 (C)塑膠管 (D)黑鐵管。

31. 控制盤面儀器之排列考慮因素以何者最優先 (A)整齊 (B)所佔面積最小 (C)操作方便 (D)配線簡單。

32. 控制盤內配線識別工作，不須考慮 (A)被覆顏色 (B)電線種類 (C)線號環 (D)導線走向。

33. 控制盤上之圖表(Graphic)其用途不含 (A)幫助操作 (B)增加系統功能顯示 (C)美觀 (D)控制功能。

34. 安裝盤後密集金屬外管時，應用何種工具彎管 (A)彎管器 (B)徒手 (C)扳手 (D)管子鉗。

35. 安裝"盤後儀器"，下列何種施工法不宜採用 (A)利用地上固定的支柱 (B)利用固定在控制盤的支柱 (C)利用鋼線之類吊裝 (D)固定在牆壁上。

36. 控制盤如裝置電流表時，電流表應如何配線 (A)與電源電路串聯 (B)與電源電路並聯 (C)與電源開關並聯 (D)與指示燈串聯。

37. 控制盤內空氣供應系統之水平方向管路中的支線管路取出點，係在幹管 (A)上方 (B)下方 (C)前方 (D)後方。

38. 一般而言，空氣式傳送器之空氣組(Air Set)調壓閥的出口壓力應調整為多少 kg/cm2 (A)1.4 (B)2.8 (C)3.6 (D)4.8 。

39. 在銅管工程中，下列何種工具不需使用 (A)彎管器 (B)切管器 (C)壓線鉗 (D)活動扳手。

40. 通常使用於儀器信號管線之銅管規格為 (A)1/8" (B)1/4" (C)3/8" (D)1/2" 。

41. 儀器信號配線之首要考慮為 (A)電壓降 (B)電流容量 (C)雜訊干擾 (D)經濟美觀。

42. 以輸入信號為 1～5 VDC 之儀器接收 4～20mA-DC 之傳送信號時，可跨接_____之精密電阻轉換之。(A)2.5Ω (B)25Ω (C)250Ω (D)2.5KΩ

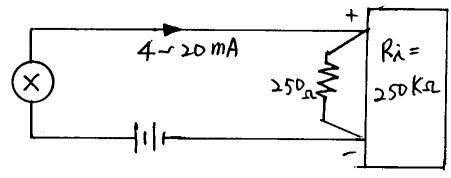

43. 下圖之接線會產生_____之誤差。

(A)0.1％ (B)0.2％ (C)0.5％ (D)1％

44. 三個輸入信號為 4～20mA DC 之儀器要接收同一 4～20mA DC 之標準信號時，三個儀器應相互 (A)串聯 (B)並聯 (C)輸出之儀器需加 250Ω之精密電阻(D)無法安裝。

45. 防止雜訊最有效的配線方法為 (A)使用雙絞線 (B)使用雙單心線 (C)以金屬導管獨立配線 (D)使用線槽配線。

46. 下列電線（電纜），何者最能防止干擾﹖ (A)雙單心線 (B)平行對線 (C)雙絞線 (D)隔離雙絞線。

47. 最經濟實用的工廠配線方法為 (A)PVC 配管 (B)金屬配管 (C)束線 (D)電纜槽。

48. 信號線與電源線（低壓）共用－電纜槽時，電纜槽及內部隔板之最佳材質為 (A)PVC (B)鋁 (C)不銹鋼 (D)碳鋼板。

49. 接至電腦之傳送信號，應採用 (A)二條單心線 (B)平行對線 (C)雙絞線 (D)隔離雙絞線。

50. 電腦系統及其負載中，不必裝設消弧器的是 (A)電磁開關 (B)輔助電驛 (C)電熱器 (D)日光燈。

51. 信號不接地之傳送器使用隔離電線時，其隔離線之接地應 (A)在傳送器側(B)在電源側 (C)兩邊均接地 (D)兩邊均不接地。

52. 二條隔離電線在連接匣內接續時，其隔離線應 (A)分別接地 (B)一點接地 (C)互相連接，不接地 (D)沒有此類接續法。

53. DCS 系統中，CPU 與 CPU 間之資料輸送(Data High-Way)以採用_______最經濟實用。 (A)光纖(B)同軸電纜 (C)隔離雙絞線 (D)多蕊電纜

54. DCS 與電腦系統中，大量資料之長距離輸送，最好採用 (A)光纖 (B)同軸電纜 (C)隔離雙絞線 (D)多蕊電纜。

55. 電晶體接點(open collector)輸出應以______ 來驅動。(A)直流電流 (B)直流電壓 (C)交流電流(D)交流電壓

56. 以電晶體接點(open collector)輸出來控制輔助電驛或電磁閥時，通常並聯_______於其線圈，以消除雜訊並保護接點。(A)R.C.回路 (B)L.C.回路 (C)二極體 (D)電阻

57. 配線若不得已需經過高溫之環境時，應考慮使用 (A)稍大線徑 (B)稍小線徑(C)雙絞線 (D)隔離線施工。

58. 一個壓著端子最多可壓著______電線。 (A)一根 (B)二根 (C)三根 (D)四根

59.

如圖，壓著端子需要彎曲時，最大之彎曲角度θ (A)30° (B)45° (C)60°(D)90° 。

60. 如下圖，端子板與電線之間隔(d)應為

(A)10～20 ㎜ (B)20～30 ㎜ (C)30～40㎜ (D)40～50 ㎜程度。

61. 下列儀器設備中信號最易受干擾的是 (A)二線式傳送器 (B)熱電偶 (C)電阻測溫體 (D)PH 電極。

62. 防爆分類中 __________可用於最危險的區域。(A)耐壓防爆 (B)內壓防爆 (C)安全增防爆 (D)本質安全防爆

63. 下列何種儀器之信號絕對防止與其他儀器使用同一導線管 (A)電阻測溫體(B)熱電偶 (C)二線式傳送器 (D)電磁流量計。

64. 不能使用一般銅質電線電纜傳送信號的是 (A)電阻測溫體 (B)熱電偶 (C)二線式傳送器 (D)電磁流量計。

65. _________不能用來做短路保護。(A)熱動跳脫式 NFB (B)磁動跳脫式 NFB (C)全磁跳脫式 NFB (D)保險絲

66. 下列應用中，何者不用閃爍電驛(Flicker Relay)﹖ (A)警報電路 (B)交通號誌(C)廣告燈電路 (D)定時控制電路。

67. 在配線電路圖中，NFB 符號是指 (A)無熔絲開關 (B)熱動電驛 (C)過電流保護電驛 (D)保險絲。

68. 設備接地的目的只能 (A)防止感電及火災 (B)防止斷路 (C)防止短路 (D)防止故障。

69. 現場配線與控制盤配線應以______接續。 (A)端子盤 (B)電驛座 (C)壓著 (D)錫銲

70. 電動機正逆轉控制電路為防止操作時發生誤動作，應採用_________ 電路以策安全。(A)限時 (B)連鎖(C)閃爍 (D)保持
