114年 - 03900 門窗木工乙級工作項目 01：識圖與製圖 1-50（2025/10/21 更新）#132532

科目：技檢◆門窗木工-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆門窗木工-乙級

選擇題 (50)

1. 尺寸標記必須完整無缺，清楚明瞭，合乎邏輯及 (A)美觀大方 (B)精準確實 (C)彩色填記 (D)斜形字體。

2. 下圖中，×形符號是表示

(A)5R16 板材的橫斷面 (B)木心板夾心縱斷圖 (C)圖面錯誤 (D)貼面材料橫斷面。

3. 下列實線與虛線交接的畫法何者正確？ (A)

4. 繪製室外門時，通常把那一面作為前視圖？ (A)朝向室內 (B)朝向室外 (C)把手部分 (D)活葉部分。

5. 下圖為門窗的

(A)前視圖 (B)側剖視圖 (C)俯視圖 (D)仰視圖。

6. 下圖門與門框之相關間隙須為

(A)a=b=c (B)b＞a＞c (C)a＞b＞c (D)c＞b＞a 。

7. 下圖之結構為

(A)拉門 (B)擺動式門 (C)旋轉門 (D)迴旋門。

8. A₃圖紙的尺寸是 (A)297×420 ㎜ (B)420×594 ㎜ (C)300×425 ㎜ (D)430×290㎜。

9. 1 ㎜寬之線組中，細實線的寬度應為 (A)1 ㎜ (B)0.7 ㎜ (C)0.5 ㎜ (D)0.35㎜。

10. 指線可分為以下三種

是用來指示工作物之 (A)稜線 (B)平面 (C)線條 (D)看不到的地方。

11.

左圖符號是指此旋轉窗戶 (A)向內 (B)向外 (C)向上 (D)向下開。

12. 黃金分割比值約為 (A)1:2 (B)1:5 (C)1:1.62 (D)1:1.58 。

13. 尺寸標示Ｒ20 是指 (A)直徑 20 (B)圓周 20 (C)半圓 20 (D)半徑 20 。

14. 下圖標記符號是屬於第幾角劃法？

(A)第一角 (B)第二角 (C)第三角 (D)第四角。

15.

左圖符號係表示 (A)實木縱剖面 (B)實木橫斷面 (C)合板剖面 (D)木心板剖面。

16. 等角圖劃法中，正視、側視之底線與水平線夾角各為幾度？ (A)30°，45°(B)45°，30° (C)30°，60° (D)30°，30° 。

17. 兩點透視圖中，其消失點有多少個 (A)1 (B)2 (C)3 (D)4 。

18. 尺寸標示，如為 5±0.3 ㎜，其容許尺寸範圍為多少㎜？ (A)2～5 (B)4.6～5 (C)4.7～5.3 (D)5～5.4 。

19. 下列四圖中，以何圖最適合於施工人員使用？ (A)

20. 下列四圖中，以何圖最適合於工廠之檢驗人員使用？ (A)

21. 求近似橢圖，下列何者為最佳？ (A)二中心法 (B)四中心法 (C)六中心法(D)八中心法。

22. 若玻璃裁切加工之公差標註為

，今訂一玻璃尺寸為

其加工後之尺寸如後四種尺寸，下列何者不在公差範圍內？ (A)299×450.5 (B)299.5×449 (C)300×451 (D)300.5×449.5 。

23. 用下圖符號表示門為

(A)單扇之擺動門 (B)具有門檻之單扇旋轉門 (C)門下有止檔的單扇迴旋門 (D)無門檻之單扇旋轉門。

24.

左圖符號是表示為 (A)向內開之旋轉窗 (B)向外開之旋轉窗 (C)向上迴轉窗 (D)向下翻轉窗。

25. 1:1 的圖又稱為 (A)縮圖 (B)放大圖 (C)透視圖 (D)現寸(足尺)圖。

26. 尺寸線與輪廓線間須距離多少㎜？______為原則。 (A)2～3 (B)4～5 (C)5～6 (D)8～10

27. 下列尺寸標記法何則最為正確，且符合加工基準需求？ (A)

28.

左圖中 78/56，其 78 所指的是材料的 (A)厚度 (B)寬度 (C)長度 (D)沒有特別意義。

29.

左圖符號是表示 (A)單開窗 (B)迴轉窗 (C)開天窗 (D)雙開窗。

30.

左圖符號是指旋轉窗戶 (A)向內開 (B)向外開 (C)向上開 (D)向下開。

31.

左圖符號是表示 (A)滑動門 (B)風琴式摺疊門 (C)鋼琴式摺疊門 (D)雙向摺疊門。

32. 下圖中 A、B 線段，為該圓繪成正幾邊形之邊長？

(A)正 7 角邊長 (B)正8 角邊長 (C)正 9 角邊長 (D)正 10 角邊長。

33.

左圖面上記有之箭頭符號係表示 (A)膠合位置 (B)貼面材木理方面(C)鐵釘規格 (D)夾層材料。

34. 加工用尺寸標記，下列何者較佳？ (A)

35. 圖面標記比例 1:2，即表示按實物 (A)放大兩倍 (B)縮小一倍 (C)放大 0.5倍 (D)縮小 4 倍。

36. 細實線使用於下列何種線段？ (A)輪廓線 (B)中心線 (C)尺寸線 (D)割面線。

37. 製圖時如有線條重疊，應該照下列那一種優先順序？ (A)實線→虛線→尺寸線 (B)虛線→實線→尺寸 (C)虛線→尺寸線→實線 (D)尺寸線→虛線→實線。

38. 剖面圖中的剖面符號，若為打點，是表示下列何種材料？ (A)合板 (B)金屬 (C)鏡子或玻璃 (D)纖維板。

39. 正投影圖，物體離畫面愈遠，所得圖形 (A)愈小 (B)愈大 (C)不變 (D)不一定。

40. CNS 之圖框留邊是三邊留 10 ㎜，裝釘用的邊是留 (A)15 ㎜ (B)18 ㎜ (C)25 ㎜ (D)30 ㎜。

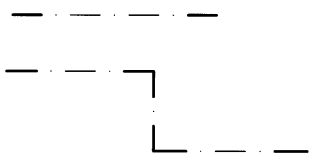

41. 下圖之線段用來表示

(A)割面線 (B)中心線 (C)假想線 (D)隱蔽線。

42. 線條若重疊時，第一優先選擇者為 (A)實線 (B)虛線 (C)中心線 (D)尺寸線。

43. 正投影中，畫面與物體的垂直連線，稱為 (A)視線 (B)投影線 (C)視平線(D)水平線。

44. 物體長度 1000 ㎜，比例 1:2，圖面上尺寸註記應為 mm (A)250 (B)500 (C)1000 (D)1500 。

45. 所謂 8 開圖紙，應為全開圖紙的幾倍？ (A)8 (B)1/4 (C)1/8 (D)1/16 。

46. 有關尺寸標註，下列敘述何者正確？ (A)尺寸應標註於尺寸線上方 (B)中心線可當尺寸線 (C)尺寸界線應較輪廓線粗 (D)尺寸應標註於尺寸線中間。

47. 下列何者可用來表示木紋方向的符號？ (A)

48. 門窗體積過大，圖紙容納不下，畫圖時應採用 (A)三視圖 (B)放大圖 (C)縮尺圖 (D)工作圖。

49. 繪製拱形門窗，有直線與曲線相接時，應先畫 (A)直線 (B)曲線 (C)斜線(D)虛線。

50. 投影面與投影面的交線，稱為 (A)虛線 (B)實線 (C)中心線 (D)基線。
