114年 - 07400 配電電纜裝修 丙級 工作項目 06：配電設備 1-50（2025/12/01 更新）#134009

科目：技檢◆配電電纜裝修-丙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電電纜裝修-丙級

選擇題 (50)

1. 11.4kV 系統 25kVA 亭置式變壓器，其過載保護熔絲規格應裝用 (A)3A (B)8A (C)12A (D)25A 。
2. 22.8kV 系統 100kVA 亭置式變壓器，其過載保護熔絲規格應裝用 (A)3A (B)8A (C)12A (D)25A 。
3. 操作亭置式變壓器一次套管上之肘型端頭應使用 (A)開關操作棒 (B)肘型端頭操作棒 (C)活線線夾操作棒 (D)負載切斷器 。
4. 在新設電纜安裝妥送電前所作之耐壓試驗，稱為 (A)出廠試驗 (B)裝置試驗(C)核驗試驗 (D)維護試驗 。
5. 利用舊電纜重新安裝妥未送電前所作之耐壓試驗，稱為 (A)出廠試驗 (B)裝置試驗 (C)核驗試驗 (D)維護試驗 。
6. 15kV 級交連 PE 電纜作核驗試驗時，加壓至指定最高試驗電壓後，直流電壓應維持幾分鐘無異常時，視為合格？ (A)5 分鐘 (B)10 分鐘 (C)15 分鐘 (D)20 分鐘 。
7. 手搖壓縮器之檢驗週期為幾個月一次？ (A)一個月 (B)二個月 (C)三個月 (D)四個月 。
8. 單相亭置式變壓器新設時，結線順序為 (A)接地線→中性線→低壓線→高壓線 (B)低壓線→中性線→高壓線→接地線 (C)高壓線→低壓線→中性線→接地線 (D)中性線→接地線→低壓線→高壓線 。
9. 電纜裝置於現場並運轉超過保證期間所作之耐壓試驗，稱為 (A)出廠試驗(B)裝置試驗 (C)核驗試驗 (D)維護試驗 。
10. 亭置式氣封開關回路併聯前，需先確認相序正確後始可操作，該相序之判別應以何種儀器量測？ (A)高壓相序計 (B)勾式伏安計 (C)肘型端頭相序計 (D)低壓相序計 。
11. 環路供電之亭置式變壓器線路停電時，應採用 (A)接地端頭 (B)插頭試棒 (C)套管插頭 (D)插頭封套 作為接地之用。
12. #1 AWG 高壓電纜之屋內型終端接頭所使用之壓接端子型式為 (A)無孔 (B)單孔 (C)雙孔 (D)三孔 。
13. 地下配電系統電壓，高壓 3ψ4W 11.4/6.6kV，採 (A)V (B)Λ (C)Y (D)△ 接法，中性點直接接地。
14. 地下配電系統電壓，低壓 3ψ4W 380/220V，採 (A)V (B)Λ (C)Y (D)△ 接法，中性點直接接地。
15. 交連 PE 電纜導體之最高使用溫度，短路時可達 (A)90℃ (B)130℃ (C)250℃(D)300℃ 。
16. 配電用電纜在系統線間運轉電壓連續使用時，可超過電纜額定電壓之 (A)5％ (B)10％ (C)15％ (D)20％ 。
17. 亭置式變壓器基礎台承載重量部份之基礎壁厚度至少幾公分以上？ (A)10公分 (B)20 公分 (C)30 公分 (D)40 公分 。
18. 亭置式變壓器基礎台接地裝置，裝釘接地棒，其頂端至少應保持在地面下幾公分以上？ (A)30 公分 (B)40 公分 (C)50 公分 (D)60 公分 。
19. 亭置式變壓器基礎台接地裝置，接地棒須接 22mm2 電線，並露出基礎台外面供做接地線，該電線長度為 (A)0.5 公尺 (B)1.0 公尺 (C)1.2 公尺 (D)2.0 公尺 。
20. 橋樑端設置人孔，應距離橋端幾公尺以上？ (A)3 公尺 (B)5 公尺 (C)7 公尺(D)10 公尺 。
21. 架空高壓電力電纜直線裝置，電纜與鋼絞線每隔多少須綁紮一處？ (A)0.3公尺 (B)0.5 公尺 (C)1.0 公尺 (D)1.5 公尺 。
22. 人孔內電纜直線接頭處之固定架間隔不得大於 (A)0.5 公尺 (B)1.0 公尺 (C)1.2公尺 (D)2.0 公尺 。
23. 燈用變壓器之最大負荷超過其容量多少時，應擴充變壓器容量或調整供電範圍或增設變壓器？ (A)50％ (B)75％ (C)100％ (D)125％ 。
24. 低壓線及接戶線之壓降，合計不得超過 (A)1.5％ (B)2.5％ (C)3％ (D)4％ 。
25. 地下配電系統型態，採用最多者為： (A)一次放射型 (B)一次常開環路型 (C)一次選擇型 (D)重點網路型 。
26. 供真空開關、變壓器及高壓分歧插頭與雙通（套管）插頭等設備，在施工前經驗電確無帶電後接地用之接頭配件為 (A)接地插梢 (B)插頭試棒 (C)隔離插頭 (D)插頭封套 。
27. 限流熔絲開關之英文代號為 (A)PF (B)DS (C)NX (D)GS 。
28. 分段開關之英文代號為 (A)PF (B)DS (C)NX (D)GS 。

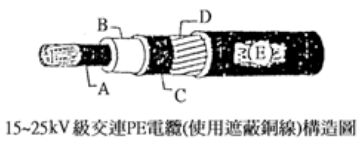

29. 下圖係 15－25kV 交連 PE 電纜構造圖，其中 C 為
(A)內半導體 (B)絕緣體(C)外半導體 (D)外皮 。

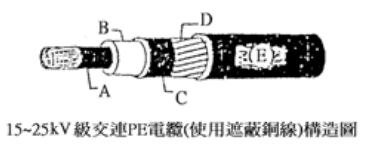

30. 下圖係 15－25kV 交連 PE 電纜構造圖，其中 B 為？
(A)內半導體 (B)外半導體 (C)遮蔽銅線 (D)絕緣體 。
31. 600V 低壓交連 PE 電纜之衝擊基準電壓(BIL)為 (A)20kV (B)30kV (C)40kV (D)50kV 。
32. 為考慮電纜絕緣體電壓應力，25 kV 級交連 PE 電纜最小線徑限制為 (A)#2AWG (B)#1 AWG (C)1/0 AWG (D)2/0 AWG 。
33. 為了避免有高磁力和渦流損失，單芯電纜不能採用 (A)銅線鎧裝 (B)鋁線鎧裝 (C)鉛皮鎧裝 (D)鋼線鎧裝 。
34. 15kV 級交連 PE 電纜作維護試驗時，應施加五分鐘之直流電壓 (A)28kV (B)45kV (C)53kV (D)80kV 。
35. 氣封開關所使用之絕緣氣體為 (A)二氧化碳(CO2) (B)氦(He) (C)六氟化硫(SF6) (D)氮(N2) 。
36. 負載啟斷開關(LBS)具有 (A)切開大故障電流能力 (B)投入及切開額定負載電流能力 (C)過電流保護能力 (D)過電壓保護能力 。
37. 限流熔絲(40A)可用於 (A)幹線過載保護 (B)分歧線過載保護 (C)亭置式變壓器過載保護 (D)高壓用戶責任分界點保護 。
38. 分段開關(D.S)之功能為 (A)可啟開及投入故障電流 (B)可啟開及投入負載電流 (C)可啟開負載電流但不可以投入負載電流 (D)無負載時方可操作 。
39. 用以保護異常電壓之設備為 (A)避雷器 (B)負載啟斷開關 (C)電力熔絲 (D)變電所之斷路器 。
40. #1 AWG 高壓交連 PE 電纜，以同心中性遮蔽導線作外半導電層接地用兼作系統中性線用，其截面積大小至少為 (A)1/2 (B)1/4 (C)1/6 (D)1/8 相線截面積。
41. 以乾式交連法製造的高壓交連 PE 電纜，製成方式係以內半導、絕緣體、外半導三層連續押出及連續加 (A)氟 (B)氯 (C)硫 (D)苯 。
42. 適用於中性線接地系統之電纜，其絕緣等級為 (A)90％ (B)100％ (C)133％ (D)173％ 。
43. 單相 50kVA 變壓器 2 台，V 接線可供之三相電力滿載容量為 (A)100kVA (B)86kVA (C)75kVA (D)50kVA 。
44. 變壓器銅損與負載電流成 (A)正比 (B)反比 (C)平方正比 (D)平方反比 。
45. 測定變壓器鐵損之試驗方法為 (A)開路試驗 (B)短路試驗 (C)耐壓試驗 (D)極性試驗 。
46. 變壓器過電流保護器之額定電流應不超過該變壓器一次額定電流之 (A)1 倍(B)1.25 倍 (C)1.5 倍 (D)2 倍 。
47. 低壓電纜中性線線徑應為相線線徑截面積的 (A)兩倍 (B)相同 (C)一半 (D)四分之一 。
48. 環路供電之亭置式變壓器如要停電換裝或修護而需隔離電源，但環路中之其他變壓器必須繼續供電，則應利用何種器材將電源轉接饋供？ (A)雙通插頭 (B)套管插頭 (C)隔離插頭 (D)插頭封套 。
49. 下列何者為導線材質其導電特性需具備之 (A)導電率高 (B)導電率低 (C)應與導電率無關 (D)不穩定之導電率 。
50. 下列何者為導線材質其抗張力特性需具備 (A)抗張力強 (B)抗張力弱 (C)抗張力適中 (D)抗張力不穩定 。
