114年 - 07400 配電電纜裝修 乙級 工作項目 01：電工常識 101-169（2025/12/01 更新）#133981

科目：技檢◆配電電纜裝修-乙級 | 年份：114年 | 選擇題數：69 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電電纜裝修-乙級

選擇題 (69)

101. 在三相三線式配電線路之末端有一消耗電力 80kW，功率因數 0.8（遲相）之負載，如以電容器加裝於負載端改善功率因數為 1.0，則線路電流變為原來電流之 (A)0.64 倍 (B)0.80 倍 (C)1.00 倍 (D)1.25 倍 。
102. 電動機之啟動電流及啟動時間之特性如圖中點（虛）線所示，此電動機如以熔絲保護，下圖中實線 a.b.c.d 表示熔絲之熔斷特性，此時選用何種熔絲最為適當
(A)a (B)b (C)c (D)d 。
103. 如下圖中理想變壓器之二次側連接 5Ω電阻，一次側加 2000V 電壓，一次側電流為 1.0A，此單相變壓器之二次電壓 V2 為
(A)50V (B)100V (C)150V (D)200V。
104. 變壓器效率最大時之鐵損與銅損之比為 (A)1：1 (B)1：2 (C)1：3 (D)1：4 。
105. 感應電動機若輸出不變時，運轉中電源電壓有下降情況，則其 (A)電流增加 (B)轉速增加 (C)轉差率變小 (D)轉矩變小 。
106. 同步發電機並聯運轉條件不必要者為 (A)頻率相等 (B)電壓大小相等 (C)發電容量相等 (D)電壓波形相等 。
107. 變壓器之阻抗電壓試驗方法為 (A)無負載試驗 (B)短路試驗 (C)變壓比試驗(D)負載試驗 。
108. 如下圖單相三線式電燈回路中，電燈®均為同一規格品，中性線 P 點斷線時，b-c 間之電壓為
(A)88V (B)110V (C)132V (D)220V 。
109. 以直讀式接地電阻計，測定接地電阻（如下圖示）時，接地極與補助接地極之較適當距離為
(A) (1)1m, (2)2m (B)(1)4m,(2)8m (C)(1)10m,(2)20m (D)(1)11m,(2)22m 。
110. 如下圖所示，M 為互感量，則 Lab值為
(A)10H (B)12H (C)14H (D)16H 。
111. 電感性負載其功率因數為 0.5 時，電流相位滯後電壓相位 (A)30° (B)60° (C)90° (D)120° 。
112. 平衡三相電力系統，當功率因數為 1，則其電功率為線電壓及線電流乘積之 (A) 倍 (B)3/ 倍 (C) /3 倍 (D)3 倍 。
113. 變壓器之鐵心損失約與所施電壓 (A)成正比 (B)成反比 (C)平方成正比 (D)平方成反比 。
114. 感應電動機之同步速率與極數 (A)成正比 (B)成反比 (C)平方成正比 (D)平方成反比 。
115. 60Hz 三相感應電動機改接於 50Hz 電源時，轉速約 (A)增快 20％ (B)減慢20％ (C)不變 (D)不轉 。
116. 低壓三相感應電動機裝置並聯電力電容器最主要的目的是 (A)抑制故障電流 (B)防止過電壓 (C)幫助電動機啟動 (D)減少線路電流改善功率因數 。
117. 變壓器無負載試驗可測出變壓器之 (A)絕緣強度 (B)銅損 (C)鐵損 (D)功率因數 。
118. 安培表與伏特表之表內區別是 (A)安培表內並聯低電阻，伏特表內串聯高電阻 (B)安培表內串聯低電阻，伏特表內並聯高電阻 (C)安培表內並聯高電阻，伏特表內串聯低電阻 (D)安培表內串聯高電阻，伏特表內並聯低電阻 。
119. 裝用 6600/220 伏單相變壓器三具，欲將系統三相線電壓 11400 伏電源變成三相線電壓 220 伏時，其接線方法為 (A)△－△ (B)Ｙ－Ｙ (C)△－Ｙ (D)Ｙ－△ 。
120. 變壓器無載電壓為 E，滿載電壓為 V，則其電壓調整率百分比為 (A)(B) (C) (D) 。
121. 三相交流負載，其額定線電流為 I，線電壓為 E，功率因數為 cosθ，其功率 P 等於 (A) IEcosθ (B)IEcosθ (C) IEcosθ (D)3IEcosθ 。
122. 有一單相負載，消耗功率 120kW，其功率因數為 0.6 之視在功率為 (A)120kVA (B)160kVA (C)200kVA (D)270kVA 。
123. 有一功率因數為 0.8 之電路，已知其消耗功率為 80kW，則無效功率應為(A)40kVAr (B)60kVAr (C)80kVAr (D)100kVAr 。
124. 鎳鉻電熱其固有電阻率為 120μΩ-cm，如以直徑為 1.0mm 之電熱線使用 7.9m 時，此電熱線之電阻約為 (A)8Ω (B)10Ω (C)12Ω (D)14Ω 。
125. 有一負載已知其功率因數為 0.5，消耗功率為 100kW 擬利用電容器將功率因數提高至 0.8 時，則所需電容器容量約為 (A)40kVAr (B)60kVAr (C)80kVAr (D)100kVAr 。
126. 某三相線路，其線電壓為 11.4kV，負載為 568kW，而功率因數為 0.8，則其線電流約為 (A)20 安培 (B)24 安培 (C)30 安培 (D)36 安培 。
127. 有一具 100 伏、200 瓦之單相感應電動機，若在滿載時之效率為 55％，而功率因數為 0.6，則該機之滿載電流約為 (A)2 安培 (B)3 安培 (C)4 安培(D)6 安培 。
128. 有一線圈，已知其電阻為 12 歐姆，而阻抗為 17 歐姆，則其電抗為 (A)5歐姆 (B)9 歐姆 (C)12 歐姆 (D)15 歐姆 。
129. 三條 220V 用之電熱線結成△，並由三相電源供電時，其消耗功率為3kW，如將此電熱線結成 Y，並接於相同電源時，其消耗功率變為 (A)1kW (B)1.5kW (C) kW (D)2kW 。
130. 需量因數為 (A) (B) (C) (D)。
131. 負載因數為 (A) (B) (C) (D)。
132. 有三具單相變壓器按△連接，已知其相電流為 I 安培，則在負載為三相平衡時，其線路電流應為 (A)I/2 (B)2I (C) (D) I 。
133. 配電電壓提高一倍而負載不變時，末端之電壓降(V)為原來的 (A)1/4 (B)1/3 (C)1/2 (D)2/3 。
134. 單相三線式負載平衡時，其電壓降僅為二線式之 (A)1/4 (B)1/3 (C)1/2 (D)2/3 。
135. 高壓電容器附裝放電設備之理由 (A)防止漏電時機器受損害 (B)便於線路開啟後，放出殘餘電荷 (C)使功率因數改善更有效 (D)減少電壓降 。
136. Ｙ－△結線之變壓器組，其一、二次電壓互差為 (A)30 度 (B)60 度 (C)90度 (D)180 度 。
137. 變壓器之短路試驗可測定 (A)匝數比 (B)極性 (C)阻抗電壓 (D)渦流損 。
138. 三相平衡電路之電力利用二瓦特計測出 W1為 40kW，W2為 122kW，則功率因數為 (A)0.65 (B)0.75 (C)0.85 (D)0.95 。
139. 如下圖所示，單相二線式 110 伏特線路，則負荷端電壓為
(A)90 伏特 (B)95 伏特 (C)100 伏特 (D)105 伏特 。
140. 如下圖所示，電路每只電阻為 36Ω，其總消耗電力約為
(A)2kW (B)3kW(C)4kW (D)5kW 。
141. 有一內部電阻為 R 之電壓計，今欲將其測定範圍擴大為 100 倍，則倍率器（串聯電阻）之電阻值應為 (A)R/99 (B)R/9 (C)9R (D)99R 。
142. 利用二瓦特計法測定三相電功率時，若其中一只瓦特計的指示為零，則此電路之功率因數為 (A)0％ (B)50％ (C)86.6％ (D)100％ 。
143. 電壓降係與導線之大小 (A)及長度成反比 (B)及長度成正比 (C)成反比，而與長度成正比 (D)成正比，而與長度成反比 。
144. 為改善功率因數，擬將 2 具 100kVAr 電容器並聯連接使用，則其總容量為 (A)50kVAr (B)86.6kVAr (C)173kVAr (D)200kVAr 。
145. 如下圖所示，回路中電流 I 為
(A)4.4 安培 (B)11 安培 (C)22 安培 (D)44 安培 。
複選題
146. 如下圖，配電圖資內符號，係表示
(A)低壓手孔 (B)高壓手孔 (C)高壓人孔(D)750~33000 伏特間之手孔 。
複選題
147. 如下圖，配電圖資內符號，係表示
(A)電壓調整器 (B)變壓器附裝開關 (C)防水式變壓器 (D)地下式變壓器（沉水式變壓器） 。
複選題
148. 下列配電圖資內符號，何者正確？ (A) 為電壓調整器 (B) 為站台式變壓器 (C) 為高壓人孔 (D) 為亭置式變壓器 。
複選題
149. 配電圖資內符號表示，下列何者錯誤？ (A)線路開關 (B)避雷器 (C)油斷路器 (D)熔絲鏈開關 。
複選題
150. 如下圖，配電圖資內符號表示，下列何者錯誤？
(A)分段開關 (B)斷路器(C)空斷開關 (D)負載啟斷開關 。
複選題
151. 配電圖資內符號表示，下列何者錯誤？ (A)雙套管 (B)閘刀開關 (C)六路開關 (D)H 桿 。
複選題
152. 某負載為 100kW、功率因數為 80%，其無效功率下列表示何者正確？ (A)80kVA (B)75kVAr (C)75000 乏爾 (D)75kW 。
複選題
153. 配電圖資內 符號，下列何者不正確？ (A)避雷器 (B)線路用接地線 (C)架空地線 (D)電容器 。
複選題
154. 下列符號表示，何者正確？ (A)配電圖資內為路燈控制開關 (B)配電圖資內為路燈控制開關 (C)配電圖資內為故障指示器(D)配電圖資內為手孔 。
複選題
155. 如下圖，配電圖資內符號，下列何者錯誤？
(A)配電變電所 (B)一次變電所 (C)二次變電所 (D)超高壓變電所 。
複選題

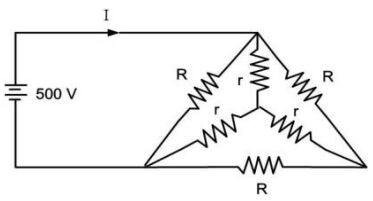

156. 如下圖所示，r＝5、R＝15，則電流Ι下列何者正確？
(A)500A (B)100A(C)0.5kA (D)0.1kA 。
複選題
157. 串聯電路之共振或稱諧振時，則 (A)電流與電壓同相，其值為最大 (B)功率因數 PF=1 (C)有效功率 kW=IE (D)無效功率 kVAr＝I2R 。
複選題
158. 並聯電路之共振或稱諧振時，則 (A)功率因數 PF=0 (B)電流與電壓同相，其值為最大 (C)電流與電壓同相，其值為最小 (D)功率因數 PF=1 。
複選題

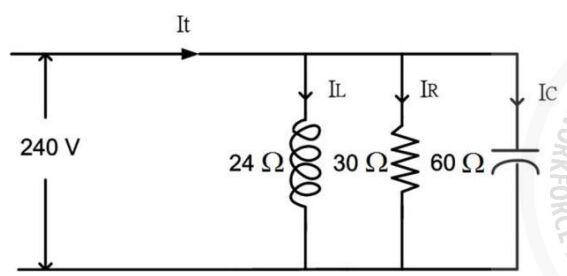

159. 如下圖所示，則各支路電流下列何者正確？
(A)It=22A (B)IL=10A (C)IC=4A(D)IR=8A 。
複選題

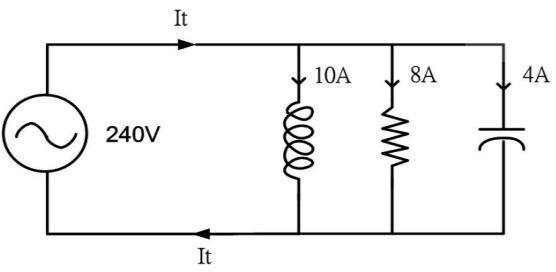

160. 如下圖所示，則 It下列何者正確？
(A)22 安培 (B)10 安培 (C)8+j4 安培 (D)8+j6 安培 。
複選題

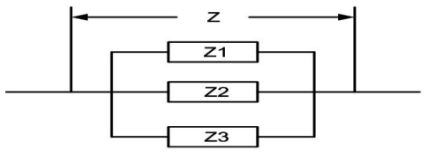

161. 如下圖所示，則總阻抗Ｚ下列何者正確？ (A) (B)(C) (D) 。
複選題

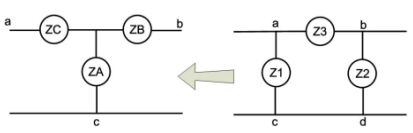

162. 如下圖所示，π形網路之阻抗為 Z1=Z2=Z3=75Ω，試求其等值 T 型網目下列哪些為正確？
(A)ZA=25Ω (B)ZB=25Ω (C)ZC=15Ω (D)ZB=15Ω 。
複選題
163. 變壓比為 13200：220 之理想單相變壓器，若二次側電壓表指示為 110伏特，則高壓側之電壓下列何者正確？ (A)11.4kV (B)6600V (C)6.6kV (D)11400V 。
複選題
164. 變壓器一次側電壓維持不變，而二次側由 Y 改成△接法，則二次側電壓為原來多少倍？ (A)1/ (B) (C) /2 (D)0.577 。
複選題
165. 避雷器其主要功能，下列何項錯誤？ (A)防止線路接地故障 (B)防止線路短路故障 (C)防止線路過載 (D)抑制線路異常電壓 。
複選題
166. 變壓器之額定容量單位表示，下列哪些正確？ (A)VA (B)W (C)瓦 (D)伏安 。
複選題
167. 如下圖所示，下列哪些正確？
(A)cosθ= (B)PF=cosθ (C)kVAr=kVAsinθ (D)kW=kVAr tanθ 。
複選題
168. 某負載 80kW、功率因數為 0.8，其視在功率，下列何者正確？ (A)64kVA(B)64000VA (C)100kVA (D)100000VA 。
複選題
169. 某用戶供電情況為 3ψ11.4kV、電流 100A 及功率因數 0.8，若將功率因數提高到 0.95，則電流值下列何者錯誤？ (A)80A (B)84.2A (C)95.4A (D)100A 。

申論題 (0)
