114年 - 08000 氣壓 乙級 工作項目 04：設計 51-100（2025/12/03 更新）#134168

科目：技檢◆氣壓-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆氣壓-乙級

選擇題 (50)

51. 負荷率的大小取決於 (A)氣壓缸速度 (B)使用空氣壓力 (C)空氣流量 (D)電磁閥電壓 。

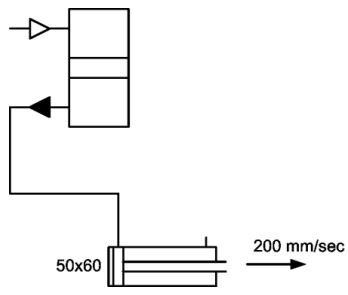

52. 下圖中，使用氣-油壓轉換缸推動ψ50×60 之油壓缸，使之達到200mm/sec 的速度，請問油管管徑應為多少（油流速設為 2m/sec）？_______cm。

(A)1.1 (B)1.6 (C)4.5 (D)22.3

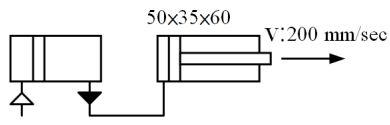

53. 下圖中，使用氣-油壓轉換缸推動ψ50×35×60 之油壓缸，使其達 200mm/sec 移動速度，試問油壓管徑應為多少(油流動速度為 2 m/sec)?_______cm。

(A)1.1 (B)1.6 (C)4.5 (D)22.3
54. 下圖中，使用氣-油壓轉換缸推動ψ40×28×200 之油壓缸，使其達 150mm/sec 移動速度，試問油壓管徑應為多少(油流動速度為 2 m/sec)?_______cm。

(A)1.1 (B)1.6 (C)4.5 (D)22.3
55. 下圖中，使用氣-油壓轉換缸推動ψ140×100×500 之油壓缸，使其達 200mm/sec 移動速度，試問油壓管徑應為多少(油流動速度為 2 m/sec)?_______cm。

(A)1.1 (B)1.6 (C)4.5 (D)22.3

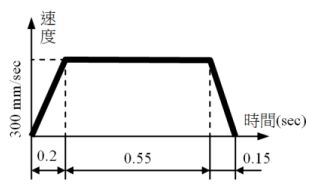

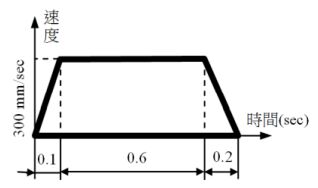

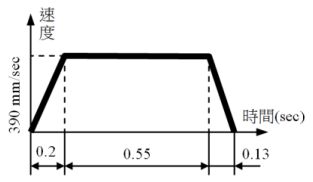

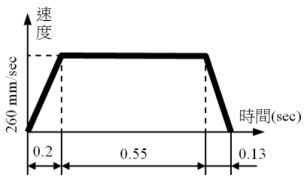

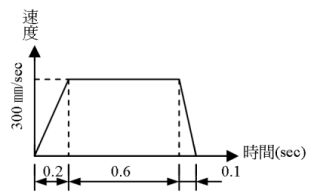

56. 有一支氣壓缸推動 50kg 的床檯往復運動（運動圖如下所示），請問最大的作用力為多少牛頓(N)？

(A)150 (B)300 (C)750 (D)1471.5 。

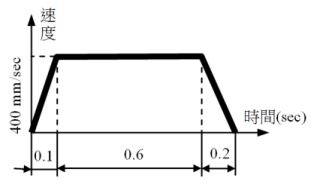

57. 有一支氣壓缸推動 75kg 之床檯往復運動(運動圖如下圖所示)，請問最大的作用力為多少牛頓(N)？

(A)150 (B)300 (C)750 (D)1471.5 。

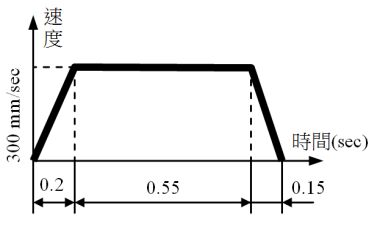

58. 有一支氣壓缸推動 100kg 之床檯往復運動(運動圖如下圖所示)，請問最大的作用力為多少牛頓(N)？

(A)150 (B)300 (C)750 (D)1471.5 。
59. 有一支氣壓缸推動 375kg 之床檯往復運動(運動圖如下圖所示)，請問最大的作用力為多少牛頓(N)？

(A)150 (B)300 (C)750 (D)1471.5 。
60. 有一支氣壓缸推動 100kg 之床檯往復運動(運動圖如下圖所示)，請問最大的作用力為多少 kgf？

(A)20.41 (B)14.28 (C)9.18 (D)26.12 。
61. 有一支氣壓缸推動 35kg 之床檯往復運動(運動圖如下圖所示)，請問最大的作用力為多少 kgf？

(A)20.41 (B)14.28 (C)9.18 (D)26.12 。
62. 有一支氣壓缸推動 30kg 之床檯往復運動(運動圖如下圖所示)，請問最大的作用力為多少 kgf？

(A)20.41 (B)14.28 (C)9.18 (D)26.12 。
63. 有一支氣壓缸推動 80kg 之床檯往復運動(運動圖如下圖所示)，請問最大的作用力為多少 kgf？

(A)20.41 (B)14.28 (C)9.18 (D)26.12 。
64. 如下圖，輸入 x、y 和輸出 A 的邏輯關係式為

(A)x＋y＝A (B)x‧y＝A (C)(D) 。
65. 如下圖輸入 x、y 和輸出 A 的邏輯關係式為

(A)x＋y＝A (B)x‧y＝A (C)(D) 。
66. 如下圖輸入 x、y 和輸出 A 的邏輯關係式為

(A)x＋y＝A (B)x‧y＝A (C)(D) 。
67. 如下圖輸入 x、y 和輸出 A 的邏輯關係式為

(A)x＋y＝A (B)x‧y＝A (C)(D) 。

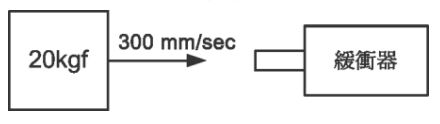

68. 如下圖 20kg 之物體以 300mm/sec 的速度撞擊緩衝器後 0.1 秒內速度降到10mm/sec，請問緩衝器應提供多大阻力才可達到此要求？

_______ 牛頓(N)。

(A)36 (B)58 (C)67 (D)82

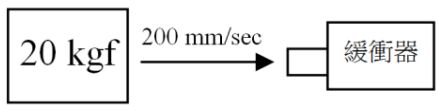

69. 如下圖 20kg 物體以 200mm/sec 的速度撞擊緩衝器後，在 0.1 秒內速度降到 20mm/sec，請問緩衝器應提供多大阻力才可達此要求？_______牛頓(N)。

(A)36 (B)58 (C)67 (D)82

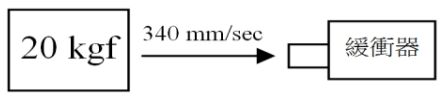

70. 如下圖 20kg 物體以 340mm/sec 的速度撞擊緩衝器後，在 0.1 秒內速度降到 5mm/sec，請問緩衝器應提供多大阻力才可達此要求？_______牛頓(N)。

(A)36 (B)58 (C)67 (D)82

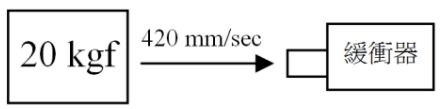

71. 如下圖 20kg 物體以 420mm/sec 的速度撞擊緩衝器後，在 0.1 秒內速度降到 10mm/sec，請問緩衝器應提供多大阻力才可達此要求？_______牛頓(N)。

(A)36 (B)58 (C)67 (D)82

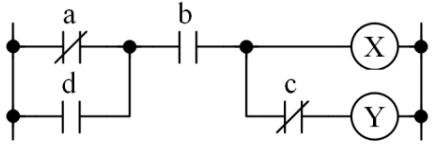

72. 參考下圖，下列那一個關係正確？

(A)(B)(C)(D) 。

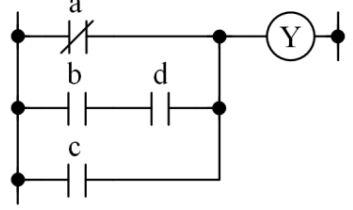

73. 下圖中哪一個邏輯關係是正確？

(A) (B) (C)(D) 。
74. 下圖中哪一個邏輯關係是正確？

(A)(B)(C)(D)。
75. 下圖中哪一個邏輯關係是正確？

(A) (B) (C) (D)。
76. 下圖中哪一個邏輯關係是正確？

(A) (B)(C)(D) 。
77. 下圖中哪一個邏輯關係是正確？

(A) (B) (C) (D)。

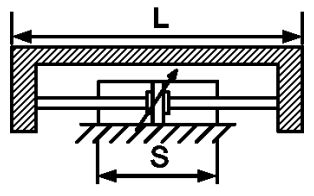

78. 如下圖，氣壓缸體固定，床台可移動，請問床台的運動範圍（最左端到最右端）？

(A)2S (B)3L (C)L+(L+S／2) (D)L+S 。
79. 氣壓缸能承受的側向負荷與何因素無關？ (A)行程 (B)壓力 (C)溫度 (D)內徑 。

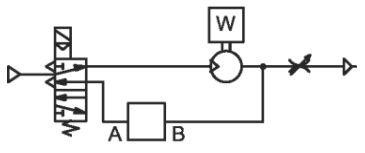

80. 如下圖之迴路，為了使停止時，能提供阻尼的作用，加速馬達停止，且轉動慣量所生的壓力超出壓力源部份能夠排出，則 AB 間應裝何種閥？

(A) (B) (C) (D) 。
81. 如下圖之迴路，為了避免方框 A 內的控制閥在切換的瞬間，（氣壓缸下降時）在檯面上的物體產生"下墜"現象，在方框 A 內應裝何種閥件？

(A) (B) (C) (D) 。

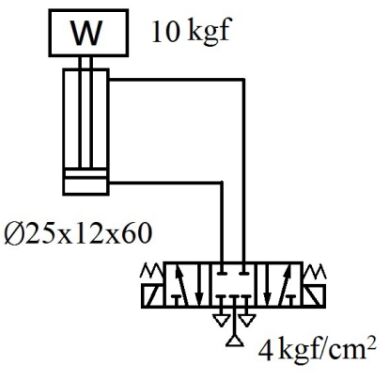

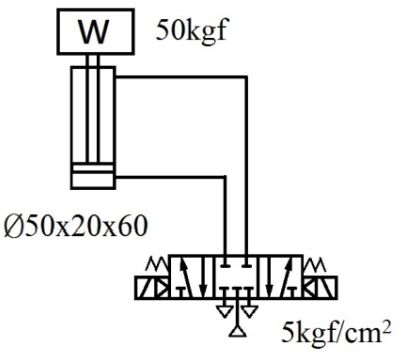

82. 下圖中電磁閥消磁後，氣壓缸停止，請問在氣壓缸活塞側會產生多大背壓？_______ kgf/cm2G。

(A)4.5 (B)5.3 (C)6 (D)6.7

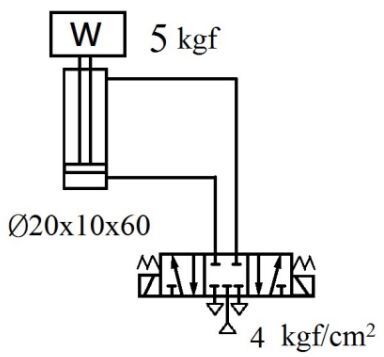

83. 下圖中電磁閥消磁後，氣壓缸停止，請問在氣壓缸活塞側會產生多大背壓？_______kgf/cm2G。

(A)4.6 (B)5.4 (C)6 (D)6.7
84. 下圖中電磁閥消磁後，氣壓缸停止，請問在氣壓缸活塞側會產生多大背壓？_______kgf/cm2G。

(A)4.6 (B)5.4 (C)6 (D)6.7
85. 下圖中電磁閥消磁後，氣壓缸停止，請問在氣壓缸活塞側會產生多大背壓？_______kgf/cm2G。

(A)4.6 (B)5.4 (C)6 (D)6.7

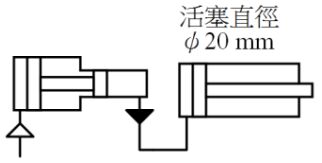

86. 如下圖，有一個增壓器，增壓比為 10：1，行程為 10cm，已知壓縮空氣的作用端面積為 10cm2 ，請問油壓缸的最大行程為多少 cm（忽略增壓器和油壓缸之配管體積及洩漏）？

(A)3 (B)4 (C)5 (D)6 。

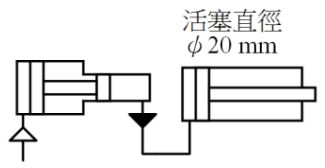

87. 下圖中有一個增壓器，增壓比為 5：1，行程為 10cm，已知壓縮空氣的作用端面積為 10cm2 ，請問油壓缸的最大伸出距離為多少 cm？(忽略增壓器和油壓缸之配管體積及洩漏)_______ cm。

(A)3.18 (B)4 (C)5.73 (D)6.36

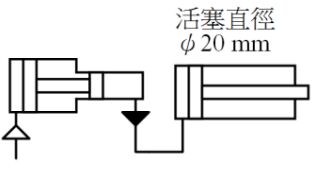

88. 下圖中有一個增壓器，增壓比為 10：1，行程為 12cm，已知壓縮空氣的作用端面積為 15cm2 ，請問油壓缸的最大伸出距離為多少 cm？(忽略增壓器和油壓缸之配管體積及洩漏)_______ cm。

(A)3.18 (B)4 (C)5.73 (D)6.36
89. 下圖中有一個增壓器，增壓比為 15：1，行程為 12.5cm，已知壓縮空氣的作用端面積為 15cm2 ，請問油壓缸的最大伸出距離為多少 cm？(忽略增壓器和油壓缸之配管體積及洩漏)_______cm。

(A)3.18 (B)4 (C)5.73 (D)6.36
90. 參考下圖，當 P1/P2 的比值超過多少以上時，通過電磁閥的壓縮空氣流速為音速？

(A)1.62 (B)1.89 (C)2.56 (D)3.26 。
91. 電磁閥線圈為 B 級絕緣，其最高容許溫度為 (A)105℃ (B)120℃ (C)130℃(D)155℃ 。
92. Cv 值為 4.5 的滑柱閥，其有效斷面積為多少 mm2 ？ (A)36 (B)49 (C)62 (D)76 。
93. Cv 值為 2 的滑柱閥，其有效斷面積為多少 mm2？ (A)36 (B)49 (C)62 (D)76 。
94. 如下圖之裝置，W 為運動體之重量，氣壓缸以推力 F 推運動體，以 速度衝撞油壓緩衝器，經過 s 的距離後停止，請問其吸收的能量

(A) (B)(C) (D) 。
95. 須要精密指示壓力微小變化的場合，壓力錶應選用下列那一個等級？ (A)0.5 (B)1.0 (C)1.5 (D)3.0 。
96. 五個雙壓閥串聯迴路，最多有幾個輸入點同時動作才有輸出？ (A)5 (B)6(C)7 (D)8 。
97. 壓力降與下列何者成反比？ (A)管長 (B)管徑 (C)分歧管數 (D)彎管數 。
98. 在 PLC 的輸入模組上，標示為 TTL 規格，是指電壓值為 (A)DC5V (B)AC5V (C)DC12V (D)AC12V 。
99. 下列有關選用電磁閥做為控制氣壓缸運動的敘述，何者錯誤？ (A)電磁閥的線圈規格不影響氣壓的出力大小 (B)電磁閥流量大小與氣壓缸所承受的負荷得到速度無關 (C)若可能，電磁閥與氣壓缸越近越好 (D)使用間接作動型電磁閥應注意引導壓力的供給 。
100. 控制一支無桿氣壓缸做中間定位，應使用下列何種組合才正確？ (A)一只4／2 閥和一只止回閥 (B)一只調壓閥和一只 5／2 閥 (C)二只常閉型 3／2和二只引導型逆止閥 (D)四只流量控制閥 。
