114年 - 114 台灣糖業股份有限公司_新進工員甄試_電機 1、電機 2 :基本電學#126367

1. 有關電學SI制常用單位，下列何者錯誤？ (A)電流I：安培A (B)電容C：法拉F (C)電阻R：歐姆Ω (D)電能W：瓦特W

2. 如圖【1】所示，為下列何者零件的符號？
(A)固定電阻器 (B)固定電容器 (C)可變電阻器 (D)可變電容器

3. 有一100W的電爐，將電熱線剪斷一半，其功率為多少W？ (A) 200W (B) 100W (C) 400W (D) 50W

4. 有關電壓源與電流源的特性，下列敘述何者錯誤﹖ (A)理想電壓源，內部電阻為零 (B)理想電流源，內部電阻為無限大 (C)當電流源與電壓源互換時，電流源的箭頭方向即為電壓源的負極 (D)當電流源與電壓源互換時，電流源的內阻即為電壓源的內阻

5. 一個理想的電源供應器，其電壓調整率VR%為多少？ (A) 0% (B) 25% (C) 50% (D) 100%

6. 利用節點電壓法進行解析電路網目時，對N個節點而言，可列出多少個電流方程式？ (A) N+2個 (B) N+1個 (C) N個 (D) N-1個

7. 對某處A而言，其電力線的密度愈高，表示電場強度愈強，此定義稱為下列何者？ (A)電通密度D (B)電力線總數ψ (C)電場強度E (D)電位梯度V

8. 根據電磁效應之安培右手定則，對一長直導線通以由下往上(↑)的電流，此時產生的磁 場方向為下列何者？ (A)順時針 (B)逆時針 (C)向下 (D) 0

9. 在RLC串聯諧振電路中，當電流I大於或等於諧振電流I୭之0.707倍時，所對應的頻率區 段稱為下列何者？ (A)上截止頻率 (B)選擇性 (C)頻帶寬度 (D)品質因數

10. 有RLC並聯電路，當發生諧振時，此時外加電壓V = 50V、R = 100Ω、=4Ω。 試求流過電感器之電流為多少A？ (A) 5A (B) 12.5A (C) 0.5A (D) 20A

11.電源在相同的距離內傳送相同的功率時，1ψ3W制的導線用銅量為1ψ2W制的多少%？ (A)12.5% (B) 25% (C) 50% (D) 37.5%

A 12. 有關三相電源系統須具備的條件，下列敘述何者錯誤？ (A)三組電壓相位差180度 (B)三組電壓大小相等 (C)三組電壓瞬間電壓和為零 (D)三組電壓相序須相同

13. 某銅線在溫度10℃時其電阻值為1歐姆，當溫度上升至36℃時，此銅線電阻值的變化下 列敍述何者正確？ (A)上升 (B)下降 (C)不變 (D)變成0Ω

14. 如圖【2】所示電路，可變電阻器調整範圍是30kΩ到60kΩ，當可變電阻調整到兩端的電壓為最大值時，則此時流過可變電阻器之電流為多少安培？
(A)0.5mA (B)1mA (C)1.25mA (D)2mA

15. 如圖【3】所示，則電流I為多少安培？
(A)− 2A (B) 3A (C)2A (D) − 1A

16. 有兩個電熱鍋額定電壓、額定功率分別為200V、1000W及100V、500W，若是將兩個 電熱鍋並聯接於100V電壓，則兩個電熱鍋消耗總功率為多少瓦特？ (A)500W (B)750W (C)1000W (D)1500W

17. 兩個電容器其電容量分別為C₁=3µF，C₂=6µF，則C₁與C₂串聯後，總電容為多少？(A)9µF (B)4µF (C)2µF (D)1µF

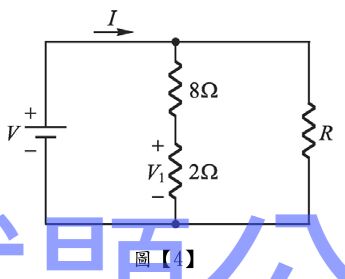

18. 如圖【4】所示電路，若V₁ = 4V，I = 7A，則電阻R為多少歐姆？
(A)4Ω (B)5Ω (C)8Ω (D)10Ω

19. 兩個電容器，C₁及C₂並聯接於50V電源，其總電荷為25微庫侖，若C₁= 0.2μF，則C₂為多少μF？ (A) 0.1μF (B) 0.2μF (C) 0.3μF (D) 0.4μF

20. 某一變壓器兩線圈的自感分別為2H和8H，其間的耦合係數為1，則此變壓器的互感值 為多少亨利？ (A)2H (B)4H (C)6H (D)8H

21. 有一線圈共20匝置於磁場中，若通過此線圈之磁力線在0.5秒內由0.1韋伯增加至0.4韋 伯，則此線圈之應電勢為多少伏特？ (A)0V (B)6V (C)10V (D)12V

22. 有一RL串聯暫態電路，若將電阻R增大，則此暫態電路之時間常數?如何變化？ (A)增加 (B)減少 (C)先增加後減少 (D)不變

23. 有一交流正弦波，完成一個正半週及負半週完整波形變化所需要的時間，下列名稱何 者正確？ (A)波長 (B)頻率 (C)週期 (D)角速度

24. 有一平衡三相Y連接電源電路，相序為a-b-c，則各相間相電壓的相位差 為多少度？ (A)0度 (B)90度 (C)120度 (D)180度

25. 某三相△連接平衡電路之三相總有效功率P為1000W，線間電壓為220V，若功率因數為0.8，則此電路之三相總視在功率為多少VA？ (A)600VA (B)800VA (C)1,000VA (D)1,250VA

26.有關能量的轉換，下列何者正確﹖ (A)太陽電池：電能→光能 (B)熱電晶片：熱能→電能 (C)電磁鐵：電能→磁能 (D)磁場陣列器：電能→化學能

27.有關電子零件的特性，下列何者正確﹖ (A)材料導電能力由最佳依序排列：銀 ＞ 銅 ＞ 鋁 ＞ 金 (B)光敏電阻CdS：具電阻值與光線強度成正比特性 (C)電解質電容器C：為有極性之電容器 (D)電感器L：具線圈通以電流產生磁能儲存特性

28.有關電學網路分析方法的特性，下列何者正確﹖ (A)應用重疊定理時，移去的電壓源兩端以短路取代 (B)最大功率轉移，此時整體效率為50% (C)節點電壓法是應用歐姆定律，求出每個電阻電壓 (D)迴路分析法是應用克希荷夫電壓定律，求出每個迴路電流

29.有關電場的定義，下列何者正確﹖ (A)電場強度E：單位正電荷在電場中某點所受的向量作用力 (B)電通密度D：單位面積不規則通過之電力線數 (C)高斯定理：任何帶電體發射或吸收之電力線數恆等於其帶電量 (D)電位差V：單位正電荷由一點移至另一點所做的功或能量

30.有關RLC電路直流暫態特性，下列何者正確﹖ (A)RC充電閉合瞬間，C呈現短路狀態，閉合穩定後，C呈現斷路狀態 (B)RL充電閉合瞬間，L呈現斷路狀態，閉合穩定後，L呈現短路狀態 (C)RC暫態時間常數τൎC/R秒，穩態時間常數τ ൎ 5C/R秒 (D)RL暫態時間常數τ ൎ L/R秒，穩態時間常數τ ൎ 5L/R秒

31.有關交流電力系統的特性，下列何者正確﹖ (A)若發電機極數為六極，當旋轉一週時，會產生六個正弦週波 (B)發電廠送出345kV的電壓，為交流電壓 (C)一般電線桿傳送至家庭用戶為110V或220V的交流電壓 (D)交流電壓電壓值大小隨著時間變化成定值

32.有關RLC諧振電路的特性，下列何者錯誤﹖ (A)在RLC串聯諧振電路中，當發生諧振時，總電流I最小值，總阻抗Z ൌ 1/R (B)在RLC並聯諧振電路中，當發生諧振時，總電流I最大值，總阻抗ZൌR (C)在RLC串聯諧振電路中，當發生諧振時，功率因數PF ൌ 1 (D)在RLC並聯諧振電路中，當發生諧振時，功率因數PF ൌ 0

33.有關電學中常用的能量單位下列何者正確？ (A)仟瓦小時 (B)焦耳 (C)電子伏特 (D)庫侖

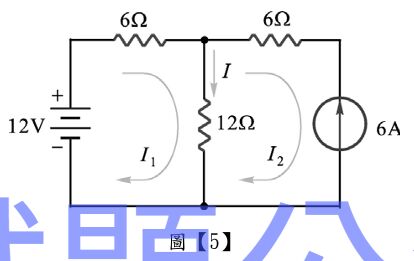

34.如圖【5】電路，下列敘述何者正確？
(A) (B)I₂₌6A (C)I=(D)I₁=I₂=

35.兩電容器之規格為3µF耐壓100V與2µF耐壓75V，若兩電容器並聯後，下列外加電壓 何者會超過耐壓值而損壞電容？ (A)175V (B)75V (C)100V (D)87.5V

36.若兩電容之電容量C₁=30μF，C₂=60μF，串聯後接於120V的直流電源，下列敘述何者正確？ (A)總電容量=90μF (B)C₁電容器之端電壓V1=60V (C)C₂電容器之端電壓V₂=40V (D)總電容量=20μF

37.下列有關磁力線之敘述，何者正確？ (A)磁鐵內部磁力係由N極至S極 (B)磁力線為封閉曲線 (C)磁力線恆不相交 (D)磁力線本身具有伸縮性

38.某一電子零件盒中有1μF、2μF、4μF、5μF、6μF電容器各2個，若從中任選3個電容器連接如圖【6】所示，希望圖【6】總電容為8 μF，則下列組合何者正確？
(A)甲：4μF；乙：4μF；丙：6μF (B)甲：3μF；乙：6μF；丙：6μF (C)甲：2μF；乙：4μF；丙：2μF (D)甲：6μF；乙：6μF；丙：5μF

39.有一交流RL串聯電路，R=3Ω，=4Ω，下列敘述何者正確？ (A)阻抗Z=5Ω (B)電流超前電壓53° (C)電路為電感性 (D)功率因數為0.6

40.下列有關RLC串聯諧振電路的敘述，何者正確？ (A)在諧振時電路相當於純電阻性 (B)在諧振時消耗之電功率最小 (C)諧振頻率與R大小有關 (D)在諧振時L的電壓與C的電壓大小相同

一、請將下列10種材料：銀、矽、雲母、銅、鍺、玻璃、鋁、砷化鎵、橡膠、空氣，填入正確的導電屬性材料空格內。

 (1)諾頓等效電路(b)電流為多少安培？

(2)諾頓等效電路(b)電阻為多少歐姆？
