114年 - 114 新竹縣國民中學技藝教育競賽題庫：電機電子職群-工業電子 201-250#138172

201.教室內共有　22　盞　110　伏特、40　瓦特的日光燈，日光燈　22　盞全開時，總電功率為多少瓦特？(A)　40　(B)　440　(C)　880　(D)　2420。

202.下列何種電熱器的電阻最大？(A)　110　V、100　W　(B)　110　V、200　W　(C)　220　V、100　W　(D)　220　V、200　W。

203.三個電阻分別為3 Ω、10 Ω、2 Ω，若將三個電阻串聯後接上電壓為30伏特的電源，則線路電流為　(A)1　(B)2　(C)5　(D)15安培。

204.在串聯電路中，電阻大者消耗之功率較電阻小者為 (A)大　(B)小　(C)相等 (D)無法比較。

205.一大一小兩電阻器並聯時，總電阻值　(A)大於大電阻　(B)小於小電阻　(C)介於大電阻與小電阻之間　(D)等於小電阻。

206.一個電子所含的電量為 (A)-1.602✖10^-19 　(B)-9.102✖10^-31 　(C)＋9.102✖10^-31　(D)＋1.602✖10^-19  庫倫。

207.大部份金屬皆為良導體，其原因是金屬內有可自由移動之 (A)離子　(B)電子　(C)電洞　 (D)負離子。

208.某線圈每分鐘內有180庫倫電量通過，則電流為 (A)6 (B)30 (C)60 (D)3 A。

209.電流1安培是指 (A)每秒鐘通過一個電子　(B)每秒鐘通過1.6✖10^-19  個電子 (C)每秒鐘通過1庫倫的電量　(D)每秒鐘通過10⁷個電子。

210.一個500W的電熱器，連續使用12小時，共消耗多少度電能？ (A)500度　(B)6000度　(C)6度　(D)60度。

211.有一1500瓦特的電熱水器，連續使用2小時，如果每度電費為2元，則應繳電費多少？ (A)3 (B)4　(C)5　(D)6元。

212.在電路中，有4A的電流流過一個5Ω的電阻，試求電阻消耗的電功率為多少？(A)20　 (B)40　(C)80　(D)100瓦特。( P = I² * R )

213.若流過某電阻的電流為 6 安培，則每分鐘通過該電阻截面積之電量為多少庫侖？ (A)360　 (B)36　(C)6　(D)3　。

214.一電路的電源電壓為 2V，電流為10mA，則電阻應為 (A)20Ω　(B)200Ω　(C)2kΩ (D)20kΩ。

215.導線的電阻值與 (A)長度及截面積成正比　(B)長度成反比，截面積成正比 (C)長度成正比，截面積成反比　(D)與截面積無關。

216.長度、電阻係數相等之導線，截面積愈大者其電阻值 (A)愈大　(B)愈小　(C)相等　(D)無法獲悉。

217.某色碼電阻色帶為紅色、綠色、橙色、金色，則電阻值為 (A)2.5KΩ　(B)25KΩ　 (C)5.2KΩ　(D)以上皆非。

218.有一色碼電阻其顏色依序為紅、紫、橙、金，則其電阻值為 (A)2.7 KΩ 10％ (B)24 KΩ 5％　(C)27 KΩ 5％　(D)2.4 KΩ 5％　。

219.有一色碼電阻其顏色依序為橙、橙、棕、金，則其電阻值為 (A)33KΩ 10％　(B)330Ω 5％　(C)3.3KΩ 5％　(D)2.7KΩ 5％　。

220.以三用電表量測 AC 電源插座所得之值為(A)峰對峰值 (B)峰值 (C)平均值 (D)有效值。

221.三用電表若未裝電池，則(A)歐姆檔不動作 (B)電流檔不動作 (C)電壓檔不動作 (D)電表全部不動作。

222. 3 1/2 位的數字電壓表，小數點後最多顯示(A)2位數 (B)3位數 (C)4位數 (D)6位數。

223.以三用電表 R×1 檔測量電容器，如指針向右偏轉後停於 0Ω 處，表示該電容器 (A)開路 (B)漏電 (C)容量不足 (D)短路。

224.色碼電阻第四色帶代表容許誤差，如果第四色帶為銀色，則代表其容許誤差為 (A)±0％ (B)±10％ (C)±20％ (D)±100％。

225.若金屬導線的溫度維持在某一固定溫度，則此金屬導線之電阻大小和下列何者無關？(A)導線的截面積(B)導線的材質 (C)導線所接的電壓 (D)導線的長短。

226.某收音機中需置入6個乾電池，則下列敘述何者正確？(A)6個電池為串聯相接，總電壓為1.5V (B)6個電池為串聯相接，總電壓為9V (C)6個電池為並聯相接，總電壓為1.5V (D)6個電池為並聯相接，總電壓為9V。

227.某電鍋上的標籤標示具電阻為22歐姆，若把此電鍋插在110V的插座上使用時，通過電鍋上的電流應為多少安培？(A)121 (B)11 (C)10 (D)5。(V=I*R)

228.某一電器產品兩端電壓為110V，而連接電器產品的導線橫截面每分鐘有120庫侖的電量通過，則此電器產品的電阻大小為何？(A)50歐姆 (B)60歐姆 (C)55歐姆 (D)220歐姆。

229.如果一導線的橫截面上，5分鐘有600庫侖的電量流過，則該導線上的電流大小為(A)2 (B)10 (C)120 (D)3000安培。

230.則電阻兩端電壓何者
最大？(A)A (B)B (C)C (D)三個電阻兩端的電壓都相同。

231.承上題，如果將A、B、C三電阻並聯後接上電源，則流經三電阻的電流大小，下列敘述何者正確？(A)A最大 (B)B最大 (C)C最大 (D)經三電阻的電流均相同。

232.在一段電阻固定的金屬導體兩端連接20V電壓時，通過的電流大小為1A，現將該導體兩端的電壓變為5V時，則此時通過該導體的電流與電阻值各變為多少？ (A) 0.25A、20Ω (B) lA、20Ω (C) 0.25A、10Ω (D)lA、l0Ω。

233.下列關於電阻的敘述，何者正確？ (A)導體中有電流，導體才有電阻 (B)導體的電阻只與導體的長度有關 (C)導體的電阻的大小取決於通過它的電流大小 (D)導體電阻是導體本身的性質，和電流、電壓的大小無關。

234.下列何者不是影響金屬導線電阻大小的因素？(A)金屬種類 (B)導線粗細 (C)導線長度 (D)電壓。

235.下列敘述何者正確？ (A)電路中只要接上電池，無論如何連接，燈泡必可發亮 (B)連接電路的導線中有很多自由電子 (C)電路中的電子，會隨著導線加粗而變少 (D)一般使用的乾電池電壓為10V。

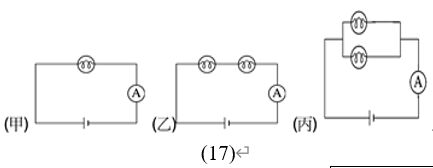

236.下列電路圖(17)，燈泡、電池皆相同，則甲、乙、丙三電路圖中安培計的讀數最大的是：
(A)甲 (B)乙 (C) 丙 (D)甲乙丙皆相同。

237.圖(18)為電池組和二個燈泡連接而成的電路，I₁、I₂、I₃為流經各段導線的電流，則下列敘述何者正確？
(A)I₁＝I₂＝I₃ (B)I₁＋I₂＝I₃ (C)I₂＋I₃＝I₁ (D)I₁＋I₃＝I₂。

238.電路圖中的總電阻為 (A)5/6 (B)1 (C)1.2 (D)5歐姆。

239.承上題，若電源電壓為5 V，則流經電池的電流大小為？(A)30 (B)10 (C)1 (D)25 A。

240.如圖(20)，電阻器甲的電阻為6歐姆，電阻器乙的電阻為2歐姆，流經電阻器乙的電流為3A；則電池組的電壓為？
(A)2 (B)3 (C)6 (D)24V。

241.承上題，流經電池的電流大小為？(A)1A (B)3A (C)4A (D)6A。

242.伏特計和安培計的的接法何者正確？(A)(B)(C)(D)

243.伏特計使用時，「＋」端接在15V線柱上,板面如圖(21)，則圖中的正確讀數為若干？
(A)2.6V (B)13V (C)16V (D)26V。

244.安培計使用時，「＋」端接在500mA線柱上,板面如圖(22)所示，正確的讀數為？(A)0.26A (B)2.6A (C)26A (D)260A。

245.該電阻器電阻大小為(A)5 (B)10 (C)20 (D)50 歐姆。

246.伏特計的使用方法，下列何者錯誤？ (A)應與電路並聯 (B)應與電路串聯 (C)使用前應先注意指針有沒有指到零 (D)伏特計本身若有不同的測量範圍時，應由大而小漸漸改變測量的範圍，以正確讀取電壓讀數。

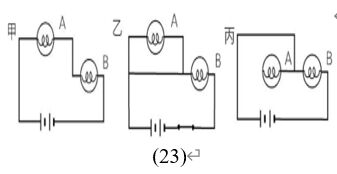

247.如圖(23)在甲、乙、丙3個電路中，每個電路有A、B兩個燈泡，哪一組的A燈 泡是屬於斷路?
(A)丙 (B)乙 (C)甲 (D)都不是

248.如圖(24)的電路中，若測得安培計A1的電流為30毫安培，則10歐姆的電阻兩端的電位為多少伏特？
(A)300 (B)600 (C)0.3 (D)0.6。

249.如電路圖(25)，下列敘述何者錯誤？
(A)兩電阻器為並聯連接 (B)兩個電阻的總電阻值為5Ω (C)通過 3Ω電阻器的電流為1安培 (D)電池提供的總電流為2.5安培。

250.圖(26)是一條鎳鉻絲及一個小燈泡作電流和電壓關係的實驗曲線。下列敘述何者正確？
(A)電壓3V時，鎳鉻絲的電阻是0.2歐姆 (B)電壓5V時，小燈泡的電阻是15歐姆 (C)鎳鉻絲的電阻值符合歐姆定律 (D)小燈泡的電阻隨著電壓的上升而增加。
