所屬科目：國中技藝◆電機電子群
251.利用安培計和伏特計測量某電阻器兩端電壓和通過電流大小，圖(27)為安培計與伏特計的讀數，下列敘述何者錯誤？(A)若伏特計接在3V的檔位，則電壓的讀數為1.8V (B)若安培計接在500mA的檔位，則電流的讀數為0.25A (C)電阻器的電阻為7.2歐姆 (D)再串聯一個相同電池，電阻兩端的電阻值會加倍。
252.按下K1時，可發亮的燈泡為 (A)甲 (B)乙 (C)丙 (D)皆不亮。
253.按下哪些開關時，燈泡甲、乙同時發亮？ (A)K1、K2 (B)K1、K3 (C)K2、K3 (D)以上皆非。
254.燈泡甲乙並聯後連接電池，若將甲燈泡取下時，下列敘述何者正確？ (A)燈泡乙比原 來亮 (B)燈泡乙比原來暗 (C)燈泡乙不亮 (D)燈泡乙和原來ㄧ樣亮。
255.燈泡甲乙串聯後連接電池，若將甲燈泡取下時，下列敘述何者正確？(A)燈泡乙比原來亮 (B)燈泡乙比原來暗 (C)燈泡乙不亮 (D)燈泡乙和原來ㄧ樣亮。
256.下列都是有關於電池的敘述，何者正確？(A)串聯的電池愈多時，電壓不變 (B)並聯的電池數增加時，電壓愈大 (C)串聯的電池愈多時，總電壓變大 (D)同一個電燈，其兩端的電壓愈大時，經過的電流也不變。
257.如圖(29)，A、B兩燈泡以並聯方式連接，由電池正極流出的電流為5安培，若流經A燈泡的電流為2安培。則流經B燈泡的電流為多少安培？(A)2.5 (B)3 (C)7 (D)10。
258.規格相同的P、Q、R三燈泡，連接如圖(30)，則其亮度關係為何？(A)P＞Q＞R (B)P＞Q=R (C)P=Q＞R (D)P=Q＜R。
259.圖(31)中，若每分鐘有1.5×l020個電子通過電池的正極，則電路中的電流為多少安培？(1個電子之電量約為1.6×10－19C) (A)0.4A (B)0.8A (C)2.4A (D)3.0A。
260.一個電池組與三個相同的燈泡相連結如圖(32)，下列敘述何者正確？(A)丙點的電流大於乙點的電流 (B)乙點的電流大於丙點的電流 (C)甲點的電流等於乙點的電流 (D)甲點的電流等於丙點的電流。
261.圖(33)電路中，如流過3歐姆的電流為2安培，則A、B兩端間總電流為 (A)2安培 (B)3安培 (C)6安培 (D)9安培。
262.小王測量電阻器兩端的電壓與通過電流的關係，結果如圖(34)，則電阻器的電阻為多少歐姆？(A)0.1 (B)1.0 (C)10 (D)100。
263. A、B兩燈泡的電阻分別為1Ω與2Ω，串聯後與電池連接，如圖(35)，關於此一電路的敘述，下列何者錯誤？(A)流過A、B的電流大小相等 (B)當B損壞，A便不會亮 (C)A、B兩燈泡電壓之和等於電源電壓 (D)A、B兩燈泡的電壓比為8：1
264. A、B兩燈泡的電阻分別為1Ω與2Ω，並聯後與電池連接，如圖(36)，關於此一電路的敘述，下列何者正確？(A)流過A、B的電流大小相等 (B)A、B兩燈泡的電壓比為 4：1 (C)流經電池的電流比流經A燈泡的電流大 (D)當B損壞，A便不會亮。
265.關於電流的敘述，下列何者錯誤？(A)電流由電池的負極經導線流向電池的正極 (B)電流的方向和電子流的方向相反 (C)1安培的電流是指某一截面上每分鐘有60庫侖的電量通過 (D)電壓是驅使電荷流動的動力。 (37) (38) (39) (40) (41) (42) (43)
266.如圖(37)，已知電阻R1＝3Ω、R2＝6Ω，開關S閉合後，安培計A1的讀數是0.6A，則安培計A的讀數為多少安培？(A)0.6 (B)0.8 (C)0.9 (D)1.2。
267.則其大小關係何者正確？ (A) I1：I2：I4＝3：1：2 (B) I3：I4＝1：1 (C) I2＝I4 (D) I1＝I2＋I3＋I4。
268.續上題，如電路圖(38)中，若通過各燈泡的電流分別為I1、I2、I3及I4。則對於電流關係的判斷，下列何者正確？ (A)I1=I2十I3 (B)I2＝I4 (C)I1=I2＋I3＋I4 (D)I2＝I3。
269.圖39(a)中流經甲電器的電流為6A，若在a、b兩點並聯一燈泡，如圖(b)，測得此時通過電源電流變為8A，則該燈泡的電阻為多少歐姆？(A)120 (B)60 (C)20 (D)l5。
270.圖(40)為一電路，若電源為6V，通過R3之電流為1A，電阻R1、R3分別為2Ω及3Ω，則電阻R2為多少歐姆？(A)1 (B)2 (C)3 (D)6。
271.有兩個不同電阻R1、R2，其電流與電壓之關係如圖(41)。若R1、R2串聯後的總電阻為 R3，並聯後的總電阻為R4，則關於R3、R4直線所在的區域，下列何者正確？ (A)R3在Ⅱ區，R4在Ⅲ區 (B)R3在Ⅲ區，R4在Ⅰ區 (C)R3在Ⅰ區，R4在Ⅱ區 (D)R3在Ⅰ區，R4在Ⅲ區。

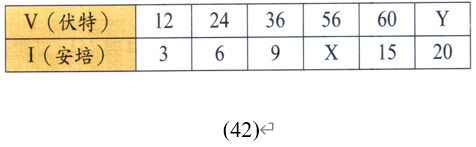

272.取一段金屬合金導線，連接於不同的電壓下，記錄所流經的電流，其結果如圖(42)。請問下列敘述何者錯誤？(A)此段鎳鋁合金導線符合歐姆定律 (B)表中X＝14、Y＝80 (C)此段金屬合金導線的電阻為0.25歐姆 (D)當電壓為12伏特時，每秒流經此段鎳銘合金導線的電量為3庫侖。(V=I*R , Q=I*t)
273.如圖(43)，AB和CD是由同種材料製成的長度相同、截面積不同的兩段金屬導體，將它們串聯後通以穩定電流，則下列敘述何者正確？(A)AB段電阻小，電流相等 (B)CD段電阻大、電流小 (C)AB段電阻小、電流大 (D)CD段電阻小、電流相等。
274.下列四個圖中，每個燈泡與電池均相同，若不考慮導線與電池內部的電阻，則下列各圖中的甲燈泡亮度，何者與其他三者不同？(A)(B)(C)(D)
275.「SONY」MP3在使用時，其電池以50mA的穩定電流使用了30分鐘，請問共有多少電量流經此電池？ (A)9庫侖 (B)90庫侖 (C)900庫侖 (D)9000庫侖。(Q=I*t)
276.將兩個伏特計與電池、燈泡連接成如圖(44)的電路，當開關閉合時，連接電池的伏特計讀數為1.5伏特，則當開關打開後，連接燈泡的伏特計之讀數應為多少？(A)0 (B)1.5V (C)2.0V (D)3.0V。
277.如圖(45)的電路每個燈泡及電池皆相同，若圖中ad間的電壓為4.5V，請問下列何者正確？(A)bc間的電壓為3V (B)ef間的電壓為1.5V (C)eg間的電壓為4.5V (D)bd間的電壓為1.5V。
278.一電池和三個相同的燈泡與伏特計連接成一電路，如圖(46)，當接頭S接在甲點時，伏特計讀數為1.5伏特，若接頭S移至乙點時，伏特計讀數為多少伏特？ (A)0.5伏特 (B)1.5伏特 (C)3伏特 (D)4.5伏特。
279.如圖(47)電路，電源電壓為16V，安培計的讀數為80mA，則電阻器的電阻為(A)200歐姆 (B)40歐姆 (C)400歐姆 (D)20歐姆。
280.一個電子的電量為1.6×10－19庫侖，若每分鐘有12×1021個電子通過電路的任一截面，則此電路之電流為多少安培？(A)32 (B)1.6 (C)320 (D)16 安培。(I=Q/t)(Q=N*e)
281.一個電子的電量為1.6×10－19庫侖。若每分鐘有3×1020個電子通過電路之任一截 面，則此電路之電流為多少安培？(A)0.6安培 (B)0.8安培 (C)1安培 (D)1.6安培。(I=Q/t)(Q=N*e)
282.下列何種物質中不含自由電子？(A)銅 (B)水銀 (C)鐵 (D)石墨。
283.將甲、乙、丙三個燈泡連接成下列四個電路，若取下甲燈泡後，哪一個電路沒 有燈會發光？(A)(B)(C)(D)
284.下列哪一項是對電阻的最佳描述？(A)電阻就是電路中用來表示電壓的大小 (B)電阻就是電路中導體兩端電壓與電流的比值 (C)電阻就是電路中燈泡大小程度的表現 (D)電阻就是電路中燈泡冷熱程度的表現。
285.下列辨別兩個不同燈泡電阻大小關係的敘述，何者正確？(A)分別連接相同電壓時 ，燈泡愈亮，電阻愈大 (B)兩燈泡串聯時，燈泡亮度愈亮，電阻愈大 (C)兩燈泡並聯時，燈泡亮度愈亮，電阻愈大 (D)兩燈泡串聯時，燈泡亮度愈亮，電阻愈小。
286.乾電池提供9伏特的電壓，跨接5歐姆之電阻，則電路之電流為多少？ (A)0.56安培(B)1.8安培 (C)14安培 (D)45安培。(V=I*R)
287.如圖(48)，電路中之安培計應為(A)1.5安培 (B)0.75安培 (C)8安培 (D)12安培。
288.如圖(49)之電路圖，下列敘述何者錯誤？(A)兩電阻為並聯連接 (B)通過3Ω電阻的電壓為3伏特 (C)通過2Ω電阻的電流為6安培 (D)電池提供的總電流為2.5安培。
289.由鎳鉻絲所製成的粗細、長短不一的電阻線甲、乙、丙，如圖(50)，則三個電阻的大小順序為何？(A)甲＞乙＞丙 (B)甲＜乙＜丙 (C)甲＝乙＜丙 (D)甲＝乙＞丙。
290.小英做歐姆定律實驗，發現甲、乙兩條同材質、同長度，不同截面積的金屬線，其電壓及電流的關係如圖(51)，試問哪一條金屬線較細？ (A)甲金屬線 (B)乙金屬線 (C)無法判別 (D)一樣大。
291.若金屬導線的溫度維持在某一固定溫度，則此金屬導線之電阻大小和下列何者無關？ (A)導線的材質 (B)導線的截面積 (C)導線的長短 (D)導線所接的電壓。
292.假設電阻A＞B＞C，如果將A、B、C三電阻串聯，並通入電流，則流經三電阻的電流大小關係為何？(A)A最大 (B)B最大 (C)C最大 (D)經三電阻的電流均相同
293.測量電壓大小時，伏特計與待測電器的連接方式為何？ (A)串聯 (B)並聯 (C)並聯或串聯皆可 (D)不連接即可感應測量。
294.金屬線愈長，此金屬線的電阻如何？(A)愈小 (B)愈大 (C)不變 (D)無法預測。
295.在清掃保麗龍碎屑時，碎屑通常很容易就「附著在掃帚上，不易掉落」。前述「 」內的現象，最有可能是保麗龍碎屑與掃帚之間的哪一種作用力造成的？ (A)磁力 (B)靜電力 (C)空氣阻力 (D)萬有引力。
296.電中性物體經摩擦而帶負電時，有關此物體帶負電的成因，下列何者正確？ (A)電子數減少 (B)質子數減少 (C)電子數增加 (D)質子數增加。
297.絲絹與玻璃棒摩擦之後，絲絹帶負電，玻璃棒帶正電，則下列推論何者正確？ (A)絲絹得到電子，所以帶負電 (B)玻璃棒得到質子，所以帶正電 (C)玻璃棒摩擦前後，其中子數不同 (D)絲絹和玻璃棒摩擦時，發生化學變化。
298.當人不小心接觸高壓電而觸電時，旁人常會使用乾燥的木棒先行撥開接觸人體的電線，再搬運傷者。下列何者是使用乾燥木棒撥開電線的原因？ (A)木棒的密度比水小 (B)木棒不具磁性 (C)木棒不易導電 (D)木棒不易導熱。
299.帶負電的塑膠尺靠近原來不帶電的金屬圓球，它們電荷的分布，如圖(52)所示，則下列敘述何者正確？(A)金屬球上的正電荷量比負電荷量多 (B)金屬球上的正電荷量比負電荷量少 (C)金屬球上正、負電荷分開的現象稱為電流的磁效應 (D)金屬球上正、負電荷分開的現象是電子移動的結果。
300.一電路裝置如圖(53)所示，流經導線上甲截面的電流為1安培，在1分鐘內有X個電子通過導線上的此截面。若調整直流電源增加電壓，使流經導線上甲截面的電流變為3安培，則在2分鐘內會有多少個電子通過此導線上的甲截面？(A)X (B)2X (C)3X (D)6X。
