所屬科目：輸配電學
(一)此輸電線路之每線電感抗（單位：Ω）與線對中性點電容導納（單位：S） 約為何？（10 分）
(二)若以 π 型等效線路模型計算，則送電端供應之複功率為何？（15 分）

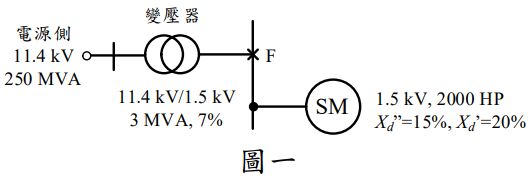

二、如圖一所示，某製造廠設置專用三相配電系統，供應一台三相交流同步電動機運轉之用，假設電源側（11.4 kV）之短路容量為 250 MVA，其他各設備規格請參閱圖一。當此配電系統於 1.5 kV 側匯流排（F 點）發生三相短路故障時，若選擇 3 MVA 為容量基準值，請使用阻抗標么法，試計算其瞬時短路對稱故障電流約為何？（假設 1 HP≒1 kVA）（25 分）
三、有一單相兩線式低壓配電系統，頻率為 60 Hz，經由一專用線路供電給單相負載，已知線路長度為 300 m，單位阻抗為 0.184+j0.098 Ω/km，負載阻抗為 1.4+j1.05 Ω。若負載側電壓固定為 400 V，擬採用並聯電容器， 將負載功率因數校正至 0.95 滯後，則需使用多少 μF 之電容器？當功率因數校正後，電源側可節省多少視在功率（VA）？（25 分）

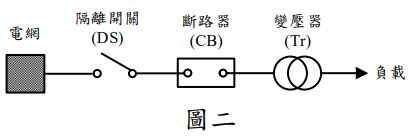

四、輸配電系統中，為了運轉上的需要，常會將斷路器（CB）與隔離開關（DS） 如圖二配置。請說明斷路器與隔離開關之啟斷功能主要差異為何？此外，若要對斷路器進行檢修，於停電與復電過程中，請說明斷路器與隔離開關之操作順序應為何？（25 分）
