114年 - 12700 機械停車設備裝修 丙級 工作項目 01：識圖說 1-37（2025/12/17 更新）#135164

科目：技檢◆機械停車設備裝修-丙級 | 年份：114年 | 選擇題數：37 | 申論題數：0

試卷資訊

所屬科目：技檢◆機械停車設備裝修-丙級

選擇題 (37)

1. 金屬材料中之代號，表示工具鋼者為 (A)SK.SKS (B)SS.SB (C)SC.SCW (D)SA.SU 。
2. 金屬材料中之代號，表示青銅者為 (A)Al (B)B (C)Bs (D)Cu 。
3. 金屬材料中之代號，表示鋁者為 (A)Al (B)B (C)Bs (D)Cu 。
4. 電機電子製圖符號中，何者表示開關？ (A) (B) (C)(D) 。
5. 電機電子製圖符號中，何者表示按鈕開關 a 接點？ (A) (B)(C) (D) 。
6. 電機電子製圖符號中，何者表示腳踏開關 b 接點？ (A) (B)(C) (D) 。
7. 加工符號中不作特別加工之符號為 (A)～ (B)▽ (C) (D) 。
8. 表面粗糙度 Rmax 值之範圍在 25S 者為 (A)～ (B)▽ (C) (D) 。
9. 常用之基孔配合為 (A)H1～H4 (B)H5～H10 (C)h1～h4 (D)h5～h10 。
10. 常用之基軸配合為 (A)H1～H4 (B)H5～H10 (C)h1～h4 (D)h5～h10 。
11. 規格 15 公斤之導軌是表示 (A)不能承受 15kg 之載重 (B)每公尺之重量 (C)配合 15kg 之固定力量 (D)沒有特定的意義 。
12. 機械構造用碳鋼鋼管之符號為 (A)STFA (B)SCMTK (C)STKM (D)SUS 。
13. 管路之符號中「 」表示 (A)空氣壓配管 (B)油壓配管 (C)隔熱管路(D)蒸汽管路 。
14. 管路之符號中「 」表示 (A)控制閥 (B)旋塞閥 (C)角閥 (D)止回閥 。
15. 管路之符號中「 」表示 (A)釋壓閥 (B)電磁閥 (C)膜片閥 (D)止回閥 。
16. 管路之符號中「」表示 (A)蝶形閥 (B)球塞閥 (C)膜片閥 (D)控制閥 。
17. 熔接代號中 SAW 表示 (A)鍛接 (B)金屬電弧熔接 (C)潛弧銲接 (D)電阻點熔接 。
18. 熔接符號中「 」表示 (A)V 形起槽熔接 (B)凸緣熔接 (C)填角熔接 (D)單斜形起槽熔接 。
19. 幾何公差符號中「 」表示 (A)同心度 (B)位置度 (C)真圓度 (D)圓柱度 。
20. 機械製圖中「 」為 (A)第一角法 (B)第二角法 (C)第三角法 (D)第四角法 。
21. 幾何公差符號中「 」是表示 (A)真圓度 (B)位置度 (C)同心度 (D)圓柱度 。
22. 幾何公差符號中「 」是表示 (A)平行度 (B)傾斜度 (C)偏轉度 (D)對稱度 。
23. 電機電子製圖符號中「 」是表示 (A)感應器 (B)熔線 (C)電容器 (D)電阻器 。
24. 熔接代號中 GTAW 是表示 (A)充氣碳極電弧熔接 (B)充氣鎢極電弧熔接 (C)包覆熔接劑電弧熔接 (D)充氣金屬電弧熔接 。
25. 熔接符號中「 」是表示 (A)V 形起槽熔接 (B)點熔接 (C)填角熔接 (D)凸緣熔接 。

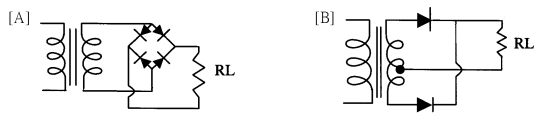

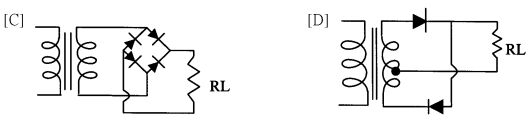

26. 下列整流電路，何者可得全波整流輸出？
(A)A 與 B (B)B 與 C (C)C 與 D (D)A與 D 。
27. 結構圖符號中的『SRC』代表 (A)鋼骨鋼筋混凝土造 (B)鋼筋混凝土造 (C)鋼構造 (D)加強磚造 。
28. 依 CNS 圖號“A”表示 (A)結構圖 (B)電氣圖 (C)建築圖 (D)給水圖 。
29. 建築平面圖符號「 」表示 (A)自由門 (B)雙開門 (C)雙向門 (D)折疊門 。
30. 建築執照申請圖上，綠色範圍標示部分為 (A)基地現有房屋 (B)新建房屋 (C)空地 (D)防火間隔 。
31. 在正投影視圖中，前視圖應選擇最能代表物件之哪個部分？ (A)斜面 (B)形狀 (C)投影 (D)平行面 。
32. 製圖所用之鉛筆，下列何者筆心最硬？ (A)2B (B)HB (C)2F (D)2H 。
33. 利用電腦繪圖軟體從事製圖，稱為電腦輔助製圖（computer aideddrafting），簡稱 (A)CAD (B)CAM (C)CAI (D)CAS 。
34. 一圓柱體需要幾個視圖可表示出其形狀？ (A)1 個 (B)2 個 (C)3 個 (D)4 個 。
35. 甚薄材料剖切時，其剖切面 (A)照劃剖面線 (B)全部塗黑 (C)全部塗白 (D)不剖切 。
36. 設工件長 120 ㎜，兩端直徑分別為 20 ㎜和 14 ㎜，其錐度為 (A)1/6 (B)7/60(C)11/40 (D)1/20 。
37. 兩配合件相配合部分間所容許之尺度差別稱為 (A)限度 (B)裕度 (C)精度 (D)量度 。

申論題 (0)
