114年 - 16800 輸電地下電纜裝修乙級工作項目 01：裝修知識 51-100（2025/12/26 更新）#135735

科目：技檢◆輸電地下電纜裝修-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆輸電地下電纜裝修-乙級

選擇題 (50)

51. 輸電用充油電纜真空處理之真空瓶設備其組成零件很多，下列何者非屬本設備零件 (A)主真空瓶與真空計 (B)陷油器(Trap) (C)閥門與連接器 (D)真空泵。

52. 輸電用充油電纜之真空處理通常使用真空計讀取真空度，其單位以 (A)mmHg (B)cmHg (C)mmAg (D)cmAg 表示。

53. 輸電用充油電纜真空處理過程中，如電纜接續匣或終端匣內部之真空度，逐漸升高時，由真空瓶中觀看油面起泡現象： (A)變慢 (B)變快 (C)時慢時快 (D)不變。

54. 國內 69kV 1000mm² 交連 PE 電纜終端匣導體壓接時通常使用六角型鋼模壓縮，其對角尺寸為________ mm。(A)42 (B)50 (C)57 (D)63

55. 交連 PE 電纜終端匣導體壓接使用六角型鋼模壓縮每次約重疊 1/3，通常其壓縮順序為 (A)頂端→中央→底端 (B)底端→中央→頂端 (C)底端→頂端→中央 (D)中央→頂端→底端。

56. 交連 PE 電纜接續匣導體壓接使用六角型及圓型鋼模，先壓六角型後，兩者方向成 90 度，每一型每次約重疊 1/2，其壓縮順序為 (A)從左端起至右端 (B)從右端起至左端 (C)從中央起逐向端部 (D)先中央再由端部起逐向中央。

57. 目前國內壓接 69kV 1000mm² 交連 PE 電纜導體，通常使用之壓縮機(compressor)其出力為________噸。 (A)60 (B)80 (C)100 (D)200

58. 輸電人孔內之充油電纜接續匣目前國內採用滑動式支撐，其固定於側壁之主要裝置材料除角鐵支柱外，其餘為 (A)F1 型支臂、接續匣支持礙子(B)L 型支臂、L 型固定帶及接續匣固定套 (C)F1 型支臂及電纜支持礙子(D)RF1 型支臂、RL 型固定帶及接續匣支持礙子。

59. 輸電人孔內之交連 PE 電纜接續匣目前國內採用固定式支撐，其固定於側壁之主要裝置材料除角鐵支柱外，其餘為 (A)L1 型支臂、L 型固定帶及彈簧式固定座 (B)L1 型支臂、L 型固定帶及接續匣固定套 (C)F1 型支臂及接續匣固定套 (D)F2 型支臂及接續匣支持礙子。

60. 固定特高壓交連 PE 電纜通常使用 (A)鋁合金固定座 (B)彈簧式固定座 (C)鈴口型支撐 (D)托盤。

61. 固定特高壓充油電纜通常使用 (A)鋁合金固定座 (B)彈簧式固定座 (C)鈴口型支撐 (D)托盤。

62. 輸電地下電纜於涵洞或地下室內，使用管型支柱及支臂加裝固定座固定支撐，其支臂通常使用 (A)L1 (B)L2 (C)F1 (D)F2 型。

63. 輸電電纜用之角鐵支柱其上通常有預留許多螺栓孔，其標準孔距通常為______mm。(A)30 (B)35 (C)40 (D)45

64. 輸電電纜排成三角形密接以管型支柱配合 L2 型支臂支撐時，為避免電纜過重發生支臂微傾現象，如欲使支臂左端上揚，應使用______型固定帶。 (A)OL (B)O (C)OR (D)RO

65. 人孔內接近 69kV 交連 PE 電纜接續匣之電纜部位使用鈴口型支撐(Belltype support)支持，其支臂通常使用______ 型，並配合L 型固定帶與角鐵支柱組合固定。(A)L1 (B)L2 (C)F1 (D)F2

66. 安裝彈簧式固定座之 L2 型支臂，其上通常有預留許多螺栓孔，其標準孔距一般為_____ mm。(A)30 (B)35 (C)40 (D)45

67. 輸電用 RL 或 RF 型支臂為轉角式，通常使用於電纜有傾斜角度之支撐，其旋轉角度之範圍通常為 (A)27° (B)37° (C)47° (D)57° 。

68. 將交流電變換成直流電的電氣裝置為 (A)比流器 (B)換流器 (C)比壓器 (D)整流器。

69. 220 伏特 100 瓦燈泡接於 110 伏特電源時，其輸出功率為______瓦。 (A)25 (B)50 (C)80 (D)100

70. 瓦特表測量負載之 (A)有效功率 (B)無效功率 (C)視在功率 (D)伏安功率。

71. 物質失去電子，則 (A)帶正電 (B)帶負電 (C)帶陰電 (D)不帶電。

72. 電流之方向是 (A)由高電位流向低電位 (B)由低電位流向高電位 (C)由左流向右 (D)由右流向左。

73. 導線上電流與其端電壓成正比，而與其電阻成反比，是 (A)庫侖定律 (B)歐姆定律 (C)焦耳定律 (D)克希荷夫定律。

74. 同一物質的導線越細，越長則其電阻 (A)越小 (B)越大 (C)固定不變 (D)變大變小不一定。

75. 正弦波交流電壓之最大值為有效值 (A)

76. 電容性電路中 (A)其電流超前電壓 (B)其電流落後電壓 (C)其電流與電壓同相 (D)其電流與電壓反相。

77. 平衡三相交流電路中每相電壓之相角差互為 (A)360 (B)180 (C)120 (D)90電工度。

78. 某 6900V/110V 單相變壓器，其一次側分接頭為 7200-6900-6600V，現使用 6900V 分接頭，二次側測得電壓為 105V，若二次側欲得 110V時，則分接頭應選用 (A)7200 (B)6900 (C)6600 (D)6300 V。

79. 分別為 R、2R、3R 歐姆的三個電阻並聯後接於某電源，則三電阻上電流大小之比為 (A)1:2:3 (B)3:2:1 (C)6:3:2 (D)9:4:1 。

80. 在定值電阻內通過之電流，其大小與電壓之關係為 (A)成反比 (B)成正比(C)成二次方比 (D)成三次方比。

81. 將 R1 及 R2 兩個電阻並聯後，其等值電阻 R 應為 (A)R1+R2 (B)R1R2 (C)R1R2/(R1+R2) (D)(R1+R2)/R1R2 。

82. 公式 e= -N dψ/dt 代表 (A)佛來銘定律 (B)安培定律 (C)楞次定律 (D)克希荷夫定律。

83. 於 600/5A 比流器二次側測得電流 4A，則實際電流為 (A)20A (B)360A (C)480A (D)600A 。

84. 電流通過導線時所生磁力線的方向，可由 (A)安培右手定則 (B)安培左手定則 (C)佛萊銘右手定則 (D)佛萊銘左手定則。

85. 交流電表之讀值為該交流之 (A)最大值 (B)瞬時值 (C)有效值 (D)平均值。

86. 電鈴能響是因為電的 (A)熱效應 (B)光電效應 (C)磁效應 (D)伏打效應。

87. 變壓器之開路試驗是測量變壓器之 (A)負載因數 (B)匝數比 (C)銅損 (D)鐵損。

88. 欲拆除比流器二次側之計器，應先將二次側 (A)短路 (B)開路 (C)接地 (D)計器之線路拆除。

89. 以電流表測量，I=3+j4 A 的電流得 (A)3 (B)4 (C)5 (D)7 A。

90. 若把變壓器一次線圈匝數增加，則二次側兩端電壓將 (A)升高 (B)降低 (C)先升高後降低 (D)先降低後升高。

91. 磁滯迴線所產生之能量損失稱為 (A)銅損 (B)渦流損 (C)雜散損 (D)磁滯損。

92. 鐵心之感應電流所產生之損失稱為 (A)銅損 (B)渦流損 (C)雜散損 (D)磁滯損。

93. 磁場強度的單位為 (A)安匝/米公尺 (B)達因 (C)韋伯 (D)韋伯/平方公尺。

94. 磁通密度的單位為 (A)牛頓 (B)達因 (C)韋伯 (D)韋伯/平方公尺。

95. 繼電器又稱 (A)電阻 (B)電驛 (C)電容 (D)電感。

96. 常作為整流、檢波之用之元件為 (A)電阻器 (B)電感器 (C)電容器 (D)二極體。

97. 線電流為

A 之平衡三相三線式負載系統以鉤式伏安表同時任意鉤住其中二線電流時，其值為 (A)60A (B)20A (C)0A (D)40A 。

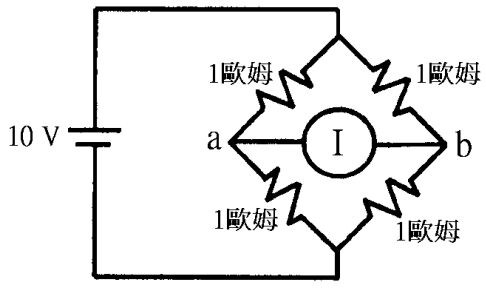

98. 如下圖，求 a.b 兩端之戴維寧等效電阻為________歐姆。

(A)2 (B)3 (C)1 (D)5

99. 下圖 a.b 兩端之開路電壓為_______伏特。

(A)10 (B)0 (C)5 (D)2

100. 交流串聯共振電路其電流為 (A)最小 (B)最大 (C)短路 (D)開路。
