115年 - 21101 建築製圖應用-電腦繪圖 丙級 工作項目 04：繪製圖樣 151-212（2026/01/09 更新）#136640

科目：技檢◆建築製圖應用-電腦繪圖-丙級 | 年份：115年 | 選擇題數：62 | 申論題數：0

試卷資訊

所屬科目：技檢◆建築製圖應用-電腦繪圖-丙級

選擇題 (62)

151. 依 CNS 規定，保留地應塗 (A)紅色 (B)黃色 (C)綠色 (D)棕色 。
152. 下列何者不屬於建築物的主要構造？ (A)主要梁柱 (B)承重牆壁 (C)屋頂構造(D)機電設備 。
153. 平面圖是指將建築物水平切開後之情形，其切開高度，通常是離地板面約多少 cm？ (A)90 (B)150 (C)180 (D)200 。
154. 建築工程圖，表示平面圖之比例，最常見者為 (A)1/30 (B)1/50 (C)1/100 (D)1/300 。
155. 加強磚造建築物，其簷高不得超過多少 m？ (A)8 (B)9 (C)10 (D)12 。
156. 建築圖之現況圖內，下列何者不須表示？ (A)騎樓 (B)方向 (C)防火間隔 (D)四周現有巷弄、道路 。
157. 建築製圖尺度單位，原則上以 (A)公尺 (B)公分 (C)分厘 (D)台尺 表示。
158. 建築相關法規體系中『建築技術規則』是屬於建築法之 (A)母法 (B)行政命令 (C)姊妹法 (D)法定職權 。
159. 建築用防火門之商品檢驗登錄證書載明「60A」者，意即 (A)具一小時防火時效，且具有阻熱性 (B)具一小時防火時效，但不具阻熱性 (C)具二小時防火時效，並具有阻熱性 (D)具二小時防火時效，但不具阻熱性 。
160. 英文字母 B 或 1/2B 用引線指於圖上之牆，表示該牆為 (A)混凝土牆 (B)木板牆 (C)鋼牆 (D)磚牆 。
161. 在比例尺 1/100 圖上面積 4cm2 ，則實際面積應為多少 cm2？ (A)40 (B)400(C)4000 (D)40000 。
162. 小學校舍等供兒童使用之樓梯級高，應為多少 cm 以下？ (A)16 (B)18 (C)20(D)24 。
163. 地面層以上每層之居室樓地板面積超過 200m2 樓梯級深，應為多少 cm 以上？ (A)18 (B)20 (C)24 (D)26 。
164. 鋼筋混凝土之簡寫符號為 (A)RC (B)PC (C)RB (D)SRC 。
165. 一般稱鋼筋強度係指 (A)抗拉 (B)抗壓 (C)抗剪 (D)抗彎強度 。
166. 依建築技術規則規定，下列何者為不燃材料？ (A)礦棉 (B)木絲水泥板 (C)耐燃石膏板 (D)耐燃合板 。
167. 結構系統受力的元件柱梁版牆中，正確的設計觀念為 (A)強柱弱梁 (B)強梁柱弱 (C)版強柱弱 (D)版強梁弱 。
168. 結構系統梁配筋圖中需要額外加入腰筋的梁為 (A)構造梁 (B)非構造梁 (C)深梁 (D)櫊柵梁 。
169. 結構系統梁配筋圖中需要額外加入腰筋的梁為 (A)承受扭力的構造梁 (B)承受扭力的非構造梁 (C)承受扭力的邊梁 (D)承受扭力的櫊柵梁 。
170. 結構系統中梁深尺寸有縮減時，應以何種比例收縮漸變？ (A)1:2 (B)1:4 (C)1:5 (D)1:6 。
171. 樓版灌漿前柱梁版牆配筋鋼筋查驗時，最優先查驗者應為 (A)主筋 (B)箍筋(C)腰筋 (D)搭接筋 。
172. 柱結構受力破壞時，影響柱圍束力破壞的關鍵鋼筋為 (A)剪力筋 (B)箍筋 (C)腰筋 (D)寬止筋 。
173. 模版組配時，拱勢多應用在哪一類的結構元件中？(A)柱 (B)梁 (C)版 (D)牆 。
174. 建築構造傳遞地震橫力的主要構造元件是 (A)柱 (B)梁 (C)版 (D)牆 。
175. 下列何種材料不適合做為鋼筋混凝土結構施工時為確保鋼筋保護層所使用的墊片為 (A)高密度塑膠 (B)水泥沙漿 (C)木材 (D)鋼筋 。
176. 下列何種路面為剛性路面 (A)柏油路面 (B)混凝土路面 (C)橡膠路面 (D)瀝青路面 。
177. 懸臂梁的主筋應設置在懸臂梁的 (A)頂部 (B)中間 (C)下方 (D)任何位置 。
178. 1:3 水泥沙漿的 1:3 比質為 (A)重量比 (B)容積比 (C)質量比 (D)面積比 。
179. 下列何種鋼構件不適合做為撓曲構材 (A)I 型鋼 (B)槽型鋼 (C)鋼板 PL (D)角鋼(L) 。
180. 鋼結構最常在那裡進行假安裝 (A)工地內的儲料區 (B)鋼構廠內的儲料區 (C)工地附近的空地 (D)工地現場安裝位置旁邊 。
181. 鋼結構假安裝時主要構件間接頭的間隙不得大於 (A)10mm (B)7.5mm (C)5mm(D)3mm 。
182. 金屬材料的延展性為 (A)彈性模數 (B)降伏點強度 (C)伸長率 (D)莆松比 。
183. 紮結鋼筋的正確順序為 (A)柱配筋-樓板配筋-梁配筋 (B)柱配筋-梁配筋-樓板配筋 (C)樓板配筋-梁配筋-柱配筋 (D)梁配筋-樓板配筋-柱配筋 。
184. 白華的主要成分為 (A)MgO (B)NaCl (C)CaCO3 (D)CaSO4 。
185. 鋼結構工程焊接作業時風速大於多少時應停止作業 (A)25 m/sec (B)20 m/sec(C)15 m/sec (D)10 m/sec 。
186. 高層建築的地下室外牆在做完防水粉刷後，何時回填砂石級配較適當？ (A)整幢結構體全部完成時 (B)整幢結構體 2/3 完成時 (C)整幢結構體 1/2 完成時(D)只要做適當防護後即可回填 。
187. 在高度 5 公尺以上 20 公尺以下工作的施工人員每工作 2 小時，須有幾分鐘休息時間？ (A)15 分鐘 (B)20 分鐘 (C)25 分鐘 (D)30 分鐘 。
188. 以下何者非屬假設工程？ (A)基樁工程 (B)導坑支保工程 (C)點井工程 (D)圍堰工程 。
189. 建築工地之施工架走道階梯之坡度不得大於幾度？ (A)15 度 (B)20 度 (C)25度 (D)30 度 。
190. 澆築地下連續壁之混凝土時，混凝土應澆置至高出設計頂面幾 cm 以上？(A)30cm (B)40cm (C)50cm (D)60cm 。
191. 何種地質的建築工地最不適合以鋼板樁做為地下擋土設施？ (A)砂石 (B)礫石 (C)粘土 (D)沉泥 。
192. 提高建築工地施工混凝土之水密性，下列何者方式錯誤？ (A)充分搗實 (B)加大水膠比 (C)良好的配比 (D)添加摻料 。
193. 依建築物無障礙設施設計規範，門把不得使用何種型式？ (A)喇叭鎖 (B)水平短把手 (C)水平長把手 (D)垂直長把手 。
194. 依建築物無障礙設施設計規範，考慮急救及空間使用，廁所的門應採用何種型式？ (A)向內推開門 (B)旋轉門 (C)向外推開門 (D)水平推拉門 。
195. 無障礙通路之避難層出入口前設置平台之規定，下列敘述何者錯誤？ (A)平台淨寬應小於出入口寬度 (B)平台淨寬不得小於 150 cm (C)平台淨深不得小於 150 cm (D)平台坡度不得大於 1/50 。
196. 依建築物無障礙設施設計規範，如通路寬度為 130 cm 者，輪椅在轉彎處所需之空間至少應為多少 cm？ (A)120 (B)130 (C)150 (D)180 。
197. 有關排水陰井，下列敘述何者錯誤？ (A)排水管溝直角轉彎處須設置陰井(B)陰井蓋版須能打開 (C)陰井進水位置須高於陰井底部 (D)陰井排水位置須與陰井底部齊平 。
198. 普通混凝土抗壓強度最主要之影響因素為何？ (A)骨材粒徑 (B)坍度 (C)水灰比 (D)摻料用量 。
199. 依混凝土工程施工規範規定，混凝土澆置後須做養護，其主要目的為何？(A)確保混凝土達設計強度 (B)提高混凝土設計強度 (C)提升混凝土早期強度(D)使混凝土表面具高平整度 。
200. 混凝土施工發生冷縫的主要原因為何？(A)混凝土澆置不連續且停頓時間太長 (B)混凝土坍度太低 (C)混凝土泵送時加水 (D)模板施工不良 。
201. 建築結構圖中符號 5G3 表示何意？(A)5 樓橫向第三跨度的梁 (B)5 樓縱向第三跨度的梁 (C)5 樓所有編號為 3 的大梁 (D)5 樓所有編號為 3 的小梁 。
202. 有關鋼筋標示與用法的敘述，下列何者錯誤？ (A)D10@15 cm 指的是直徑10 mm 的鋼筋間距 15 cm (B)8-D25 指的是 8 支#8 鋼筋 (C)D10 等同於#3 鋼筋，又稱 3 分鋼筋 (D)鋼筋之號數愈大直徑愈細 。
203. 下列關於結構鋼筋基本圖說何者錯誤？(A)配筋圖中 10mm 直徑鋼筋可以 D10 或#10 表示 (B)鋼筋號數越大者，表示直徑越粗，鐵線號數越大者，表示直徑越細 (C)配筋圖中，註明「10mmϕ@18cm 雙向」，係指「縱橫兩向每 18cm 之間距均配置一支直徑10mm 鋼筋」 (D)鋼筋混凝土的結構圖中，"FS"表示基礎版，"FG"表示基腳，"BW"表示承重牆 。

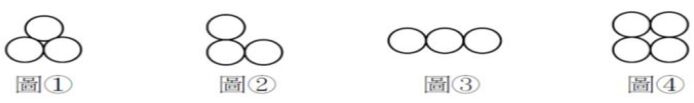

204. 當梁柱構材之鋼筋須以束筋方式排置時，下列何者錯誤？

(A)三支做正三角排列（圖①） (B)三支做 L 型排列（圖②） (C)三支在同一平面上排列（圖③） (D)四支做正方形排列（圖④） 。
205. 下圖所示 H 型鋼尺寸之表示方法為下列何者？

(A)B×H×t1×t2 (B)H×B×t1×t2 (C)H×t1×B×t2 (D)B×t1×H×t2 。
206. 下圖箭頭所指焊接部位 a 之名稱為何？

(A)腳長 (B)喉厚 (C)焊線 (D)焊道 。
207. 型鋼 H- 400×200×20× 15，此標示法中的 20 代表什麼？(A)翼板寬度為 20 公分 (B)腹板深度為 20 公分 (C)翼板厚度為 20 公釐 (D)腹板厚度為 20 公釐 。
208. 鋼構造建築物施工圖，英文字母（GT）為何？ (A)角梁 (B)圍梁 (C)大梁 (D)柵梁 。
209. 紅磚牆體砌築施工每日收工時所留接頭是下列何種型式的接頭？ (A)十字型(B)順丁型 (C)階梯型 (D)交丁型 。
210. 依建築物磚構造設計及施工規範，磚造建築物高度不得超過 (A)12m (B)9m(C)15m (D)無限制 。
211. 一般建築工程之水電施工圖上標示之水管管徑，係指下列何者？ (A)管壁內側直徑 (B)管壁內側半徑 (C)管壁外側直徑 (D)管壁外側半徑 。
212. 依建築技術規則規定，高層建築物係指高度多少公尺以上的建物？ (A)60(B)30 (C)50 (D)70 。
