115年 - 21102 建築製圖應用-手繪圖丙級工作項目 04：繪製圖樣 201-221（2026/01/09 更新）#136653

科目：技檢◆建築製圖應用-手繪圖 -丙級 | 年份：115年 | 選擇題數：21 | 申論題數：0

試卷資訊

所屬科目：技檢◆建築製圖應用-手繪圖 -丙級

選擇題 (21)

201. 提高建築工地施工混凝土之水密性，下列何者方式錯誤？ (A)充分搗實 (B)加大水膠比 (C)良好的配比 (D)添加摻料。

202. 依建築物無障礙設施設計規範，門把不得使用何種型式？ (A)喇叭鎖 (B)水平短把手 (C)水平長把手 (D)垂直長把手。

203. 依建築物無障礙設施設計規範，考慮急救及空間使用，廁所的門應採用何種型式？ (A)向內推開門 (B)旋轉門 (C)向外推開門 (D)水平推拉門。

204. 無障礙通路之避難層出入口前設置平台之規定，下列敘述何者錯誤？ (A)平台淨寬應小於出入口寬度 (B)平台淨寬不得小於 150cm (C)平台淨深不得小於 150cm (D)平台坡度不得大於 1/50 。

205. 依建築物無障礙設施設計規範，如通路寬度為 130cm 者，輪椅在轉彎處所需之空間至少應為多少 cm？ (A)120 (B)130 (C)150 (D)180 。

206. 有關排水陰井，下列敘述何者錯誤？ (A)排水管溝直角轉彎處須設置陰井(B)陰井蓋版須能打開 (C)陰井進水位置須高於陰井底部 (D)陰井排水位置須與陰井底部齊平。

207. 普通混凝土抗壓強度最主要之影響因素為何？ (A)骨材粒徑 (B)坍度 (C)水灰比 (D)摻料用量。

208. 依混凝土工程施工規範規定，混凝土澆置後須做養護，其主要目的為何？(A)確保混凝土達設計強度 (B)提高混凝土設計強度 (C)提升混凝土早期強度(D)使混凝土表面具高平整度。

209. 混凝土施工發生冷縫的主要原因為何？ (A)混凝土澆置不連續且停頓時間太長 (B)混凝土坍度太低 (C)混凝土泵送時加水 (D)模板施工不良。

210. 建築結構圖中符號 5G3 表示？ (A)5 樓橫向第三跨度的梁 (B)5 樓縱向第三跨度的梁 (C)5 樓所有編號為 3 的大梁 (D)5 樓所有編號為 3 的小梁。

211. 有關鋼筋標示與用法的敘述，下列何者錯誤？ (A)D10@15cm 指的是直徑10mm 的鋼筋間距 15cm (B)8-D25 指的是 8 支#8 鋼筋 (C)D10 等同於#3 鋼筋，又稱 3 分鋼筋 (D)鋼筋之號數愈大直徑愈細。

212. 下列關於結構鋼筋基本圖說何者錯誤？ (A)配筋圖中 10mm 直徑鋼筋可以D10 或#10 表示 (B)鋼筋號數越大者，表示直徑越粗，鐵線號數越大者，表示直徑越細 (C)配筋圖中，註明「10mmϕ@18cm 雙向」，係指「縱橫兩向每 18cm 之間距均配置一支直徑 10mm 鋼筋」 (D)鋼筋混凝土的結構圖中，"FS"表示基礎版，"FG"表示基腳，"BW"表示承重牆。

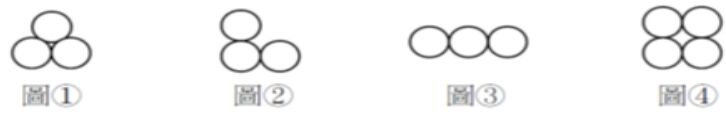

213. 當梁柱構材之鋼筋須以束筋方式排置時，下列何者錯誤？

(A)三支做正三角排列（圖①） (B)三支做 L 型排列（圖②） (C)三支在同一平面上排列（圖③） (D)四支做正方形排列（圖④）。

214. 下圖所示 H 型鋼尺寸之表示方法為下列何者？

(A)B×H×t1×t2 (B)H×B×t1×t2 (C)H×t1×B×t2 (D)B×t1×H×t2 。

215. 下圖箭頭所指焊接部位 a 之名稱為何？

(A)腳長 (B)喉厚 (C)焊線 (D)焊道。

216. 型鋼 H- 400×200×20× 15，此標示法中的 20 代表什麼？ (A)翼板寬度為 20公分 (B)腹板深度為 20 公分 (C)翼板厚度為 20 公釐 (D)腹板厚度為 20 公釐。

217. 鋼構造建築物施工圖，英文字母（GT）為何？ (A)角梁 (B)圍梁 (C)大梁 (D)柵梁。

218. 紅磚牆體砌築施工每日收工時所留接頭是下列何種型式的接頭？ (A)十字型(B)順丁型 (C)階梯型 (D)交丁型。

219. 依建築物磚構造設計及施工規範，磚造建築物高度不得超過 (A)12m (B)9m(C)15m (D)無限制。

220. 一般建築工程之水電施工圖上標示之水管管徑，係指下列何者？ (A)管壁內側直徑 (B)管壁內側半徑 (C)管壁外側直徑 (D)管壁外側半徑。

221. 依建築技術規則規定，高層建築物係指高度多少公尺以上的建物？ (A)60(B)30 (C)50 (D)70 。
