90年 - 90 台灣電力公司_養成訓練班學員招考_配電服務班、變電技術班、發電設備電機修護班、儀電班：電工原理#113432

科目：台電◆電工原理 | 年份：90年 | 選擇題數：15 | 申論題數：8

試卷資訊

所屬科目：台電◆電工原理

選擇題 (15)

9.在Y接平衡三相系統中，線電壓大小是相電壓大小之(A)倍(B)(C)倍(D)2倍

10.一內阻10KΩ、150V的直流伏特計與另一內阻12KΩ、240V的真流伏特計串聯擴大其測定電壓範圍時，可測定最高電壓為(A)240V(B)330V (C)290V (D) 440V

11.金（A）、銀（B）、銅（C）、鋁（D）四種導體之導電率大小依次為(A)A＞B＞C＞D(B)B＞A＞C＞D (C) B＞C＞A＞D (D)A＞C＞B＞D

12.兩線圈之耦合係數2/3，其互感量為8H，其中一線圈之自感量為8H 另一線圈之自感量為(A)4H(B)8H(C)16H (D)18H

13.兩平行板面積為Am²，相距dm，介質的介電係數為εF/m 則此電容器之電容量為(A)(B)(C)(D)

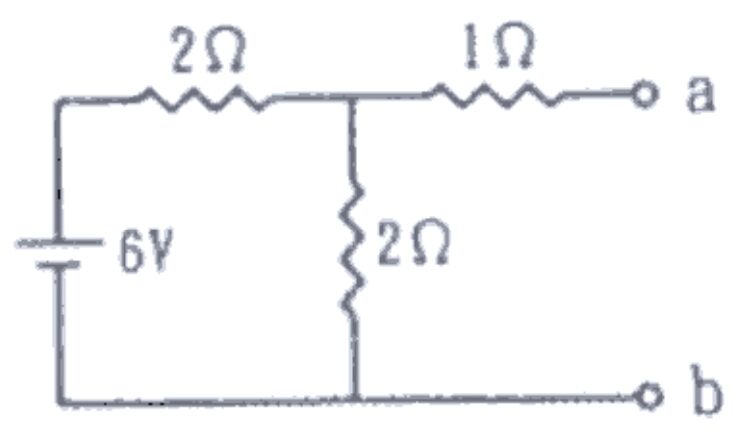

14.下所示電路，a、b兩端之戴維寧等效電路的E_TH及R_TH分別為(A)6V、1Ω(B)3V，2Ω(C)5V，3Ω(D)4V ，2Ω

15.下圖中各電阻均為1Ω則Rab等於(A)(B)(-1)Ω(C)(D)

8.電流之速率約與光速相等，而電子在導體中實際移動之速率非常低。(A) O(B) X

9.將一條50Ω的電阻線分成五等分後，再將其並聯，則其合成電阻變為10Ω(A) O(B) X

10.某負載之電壓與電流分別為伏特，安培，則此負載之阻抗為電感性。(A) O(B) X

11.單相三線供電用戶必須於其進屋線間施行內線系統接地，以防止因中性線掉落，負載不平衡而燒損器具。(A) O(B) X

12.所有物質的電阻均隨溫度增加而增大。(A) O(B) X

13.帶電導體外之電場強度與距離無關，所以只要不直接接觸就不會感電。(A) O(B) X

14.電池的容量以伏安(VA)來表示。(A) O(B) X

15.比壓器(P.T)之二次側不可短路，而比流器(C.T)之二次側可開路。(A) O(B) X

申論題 (8)

6.有一配電系統載有600KW之負載，其功率因數為80%，若將此載之功率因數改善至90%，則線路損失減少_____％

7.有一交流電路之端電壓，其消耗有效功率為_____

8.下圖所示電路，當R_L調至可得到最大功率時，電源供應之功率為＿瓦特。

9.有一色碼電阻之四個色帶依序為紅、綠、橙、金則此電阻之誤差範圍為±＿KΩ

10.某變電所内三相Y接中性點不接地之電容器組，其中每相用五只6.9KV 200KVAR之電容器並聯，則此電容器組總裝置容量為＿ KVAR 。

(A)總有效功率？(2分)

(B)總無效功率？(3分)

(C)功率因數？(5分)
