95年 - 95年專門職業及技術人員高等建築師、技師暨普通不動產經紀人、地政士冷凍空調工程技師#37339
科目:
電機機械 |
年份:
95年 |
選擇題數:
0 |
申論題數:
12
試卷資訊
所屬科目:
電機機械
選擇題 (0)
申論題 (12)
⑴額定負載電流。
⑵額定場電流。
⑶作為發電機時所產生之電動勢。
⑷若作為電動機時,從 250 伏特之電路上,取用額定電流,求其反電動勢。
二、⑴一鼠籠式感應電動機 15 馬力、220 伏特、四極、60 赫茲(Hz),滿載運轉速率為 1740 rpm,試問同步速率及轉差率各為多少?在半載時之速率為若干?(10 分)
⑵一六極、60 赫茲之多相感應電動機,當轉速率為 1100 rpm 時,可得最大轉矩。若每 相轉子電阻為 0.4 歐姆,試求轉子靜止時,每相之等效電抗 X
B
為若干?(10 分)
三、⑴設有一 10 仟伏安(kVA)、200/2400 伏特、60 赫茲(Hz)之升壓變壓器,若一次線圈 N
1
=50 匝,試求二次線圈 N
2
、一次線圈電流 I1及二次線圈電流 I
2
。若外接 14.4 kΩ 負載時,變壓器之輸入阻抗為何?(10 分)
⑵一額定輸出為 10 仟伏安之單相變壓器,若在額定電壓時,鐵芯損失為 120 瓦特;在 額定電流時,銅損失為 180 瓦特。當此變壓器以額定電壓供給一負載(功率因數 (power factor)為 80%滯後),試求在滿載時及在 1/2 負載時之效率。(10 分)

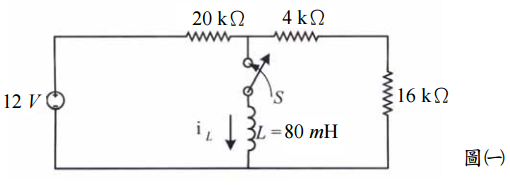

【已刪除】四、於圖⑴之電路中,若電路無初能,在 t=0
+
時將開關 S 關上,試求電感之電流 i
L
及 電感之電壓 v
L
之表示式,並繪出其對時間之響應圖。(20 分)
⑴流過電阻 R之電流
⑵電阻 R 所取用之功率
,⑶功率因數。(20 分)
