95 年 - 95 台灣自來水公司評價職位人員甄試：基本電學#113449　

1.1. 若有 2A 之電流流經截面積 1cm²，長度 5km 的導線，若此導線單位體積內的電子數為 9×10²⁸個，試求此電流的流率？
(A)0.5μm/sec
(B)1.4μm/sec
(C)2.1μm/sec
(D)4.2μm/sec 。

2.2. 有一傳訊線路為電流訊號 4~20mA，用來檢測管路壓力 0~10KG/cm² ，如果測得壓力(指示計)為 5KG/cm²，則訊號電流為？
(A)4
(B)8
(C)12
(D)20mA。

3.3. 一個 150 伏標度之伏特計，電阻為 1200 歐姆，今將此計接於 125 伏之電路中，則所消耗之電功率為多少？
(A)18.75
(B)15
(C)13.02
(D)10 瓦特。

4.4. 為避免量測時因儀器所造之負載效應而產生誤差，儀器之輸入阻抗(Zi)應：
(A)愈大愈好
(B)愈小愈好
(C)與待測裝置或電路之阻抗相同
(D)視待測物理量之性質或特性而定。

5. 下列何者為能量效率η的定義？
(A)
(B)
(C)
(D)

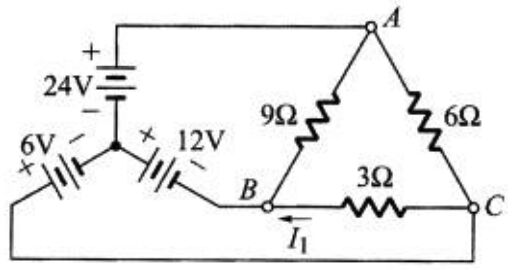

6. 右圖中所示，V_CA=

(A)30
(B)18
(C)-18
(D)-30 V。

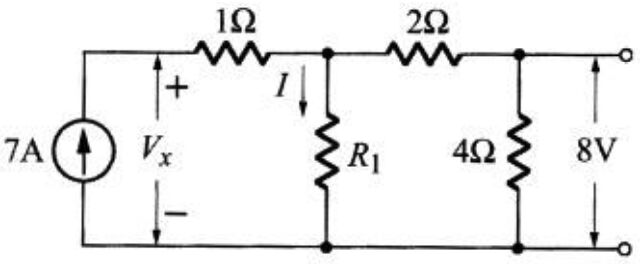

7. 右圖所示，V_X之值為

(A)7V
(B)12V
(C)17V
(D)19V。

8. 下圖所示，I_N及 R_N分別為

(A)9A，8/9 Ω
(B)11A，8/9 Ω
(C)7A，8/9 Ω
(D)10A，9Ω。

9.9. 距 Q 庫侖電荷 X 公尺處之電位為
(A)Q/(4πεX²)
(B)Q²/(4πεX²)
(C)Q/(4πεX)
(D)Q²/(4πεX)。

10.10. 發電機乃利用導體在磁場中運動而感應電勢，此原理即是利用
(A)安培左手定則
(B)安培右手定則
(C)楞次定律(Lenz’s Law)
(D)佛萊銘右手定則(Fleming’s Right-hand Rule)。

11.11. 應用戴維寧定律求解等效電路之等效電阻，應將：
(A)電壓源短路，電流源斷路
(B)電壓源斷路，電流源短路
(C)電壓源、電流源皆斷路
(D)電壓源、電流源皆短路。

12.12. 在真空中，距離 Q＝6×10^－8庫侖點電荷 2 公尺處之電場強度為：
(A)270
(B)135
(C)540
(D)90 牛頓/庫侖。

13.13. 有三相發電機滿載電壓 3300V，若電壓調整率為 10％，無載時端電壓為多少伏特
(A)2970
(B)3300
(C)3630
(D)5610 伏特。

14.

14. 有一個 20mH 電感兩端的電壓為，則流經此電感電流的有效值為
(A)5
(B)
(C)10
(D) 安培。

15.15. 光敏電阻 cds 的電阻值會隨著受光強度的增加而
(A)下降
(B)升高
(C)不變
(D)不一定。

16.16. 一般三相感應電動機之定子繞組可供使用者自行以 Y 或△型接線，以配合兩種不同的供電電壓。某三相感應電動機之銘牌上標示額定電壓 220/380 V，則下列何者為其銘牌上額定電流標示？
(A)9/6.85A
(B)6/3.47A
(C)3/5.19A
(D)5/2.5A。

17.17. 某導體在 3 秒內任一截面積共通過 24 庫侖電荷，又在 1 分鐘內將 720 焦耳電能轉變成熱能，則此導體之端電壓為
(A)1
(B)1.5
(C)2
(D)4伏特。

18.18. 內阻各為 15000 歐姆及 10000 歐姆之兩個 150 伏特電壓計，若串聯連接時，可測定之最高電壓為
(A)150 伏特
(B)200 伏特
(C)250 伏特
(D)300 伏特。

19.19. 有一台 10HP 電動機，效率＝74.6％，接於 200V 電源，求滿載時電動機之電流
(A)37.3
(B)27.8
(C)45
(D)50 安培。

20.20. 克希荷夫電流定律(KCL)是
(A)分路環路電壓代數和為 0
(B)電阻為 0
(C)有一獨立電流源
(D)進入任何節點電流的代數和等於 0。

21.

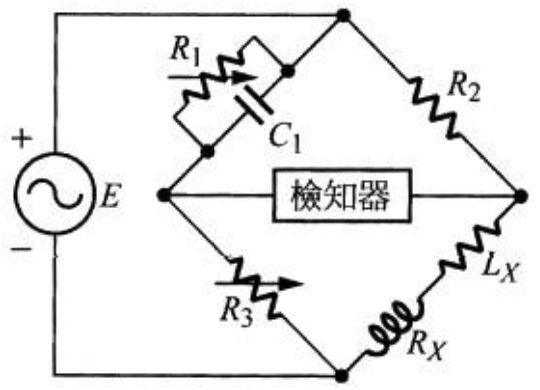

21. 右圖所示電路中，當電橋平衡時 L_X為
(A)R₂R₃/C₁
(B)R₂R₃/R₁
(C)R₃ C₁/R₂
(D)R₂R₃C₁。

22.22. 正弦波交流電壓 V＝100sin 377t，則此交流電壓之有效值為
(A)141.4
(B)111
(C)100
(D)70.7 伏特。

23.

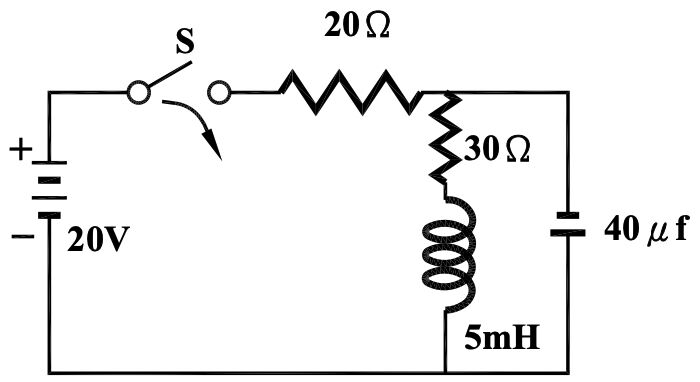

23. 如右圖所示電路，當開關 S 按下甚久(t＞5τ)之後，電容上之電壓 V_C應為
(A)20V
(B)12V
(C)8V
(D)0V。

24.24. 交流電路中，電容器容抗的大小，與外加電源頻率
(A)成正比
(B)成反比
(C)無關
(D)以上皆非。

25.

25. 三相平衡電路， Y 接線負載，若電源電壓為100√3V，負載每相阻抗為 3＋j4歐姆，則線路電流為
(A)20
(B)20√3
(C)60
(D)60√3 A。

26.26. 於面積 100cm²之方形截面，通過磁力線 25wb，則磁通密度為何
(A)1000
(B)1500
(C)2000
(D)2500 wb/m² 。

27.

27. 有 60Hz，400V，4 極之三相感應電動機，若輸出負載 P_out為 6KW 時電流為10√3 A，且功率因數為 0.8，則電動機效率η約為
(A)50%
(B)62.5%
(C)80%
(D)87% 。

28.28. 製作變壓器時，如選用厚度較薄之矽鋼片，則對降低下列那一種損失最具效益
(A)渦流損失
(B)銅損失
(C)雜散損失
(D)介質損失。

29.29. 交流電壓 e=20sin(120πt+30°)伏特，則電壓之頻率為：
(A)120
(B)50
(C)30
(D)60HZ 。

30.30. 有一 600 匝之線圈，其磁通在 0.3 秒內，自 1×10^-3 韋伯降至零，則線圈的平均感應電動勢為多少伏特
(A)1
(B)0.5
(C)1.5
(D)2 伏特。

31.31. 一交流電源內部阻抗為 3+j4Ω，如外加一個 RL 負載，當 RL 為何值時可得到最大功率?
(A)3Ω
(B)4Ω
(C)5Ω
(D)6Ω。

32.

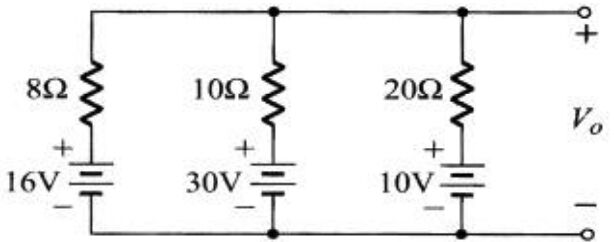

32. 右圖所示電路的 V₀=？

(A)-1.8V
(B)-3.6V
(C)-5.0V
(D)20V。

33.33. 通過一封閉曲面之電力線數等於此曲面內所含之淨電荷量，此為：
(A)安培定律
(B)高斯定律
(C)法拉第定律
(D)愣次定律(Lenz’s Law)。

34.

34. 假設有兩個同心之球形導體，其中小球半徑為 a，大球半徑為 b(所以 b＞a)且兩導體上分別載有+Q 與-Q 之電荷，則在此兩球形導體間距球心 r(a＜r＜b)處之電場強度為
(A)
(B)
(C)
(D)

35.

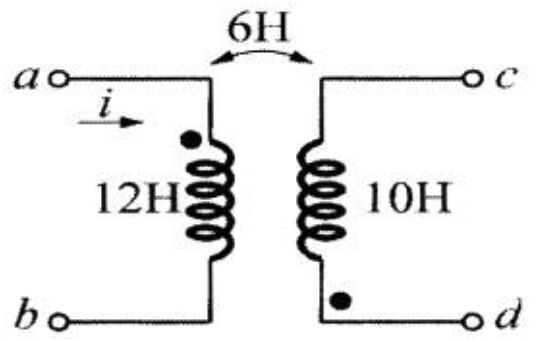

35. 如右圖所示，i 在 0.2 秒由 2A 增到 8A，則 e_ab=
(A)360
(B)-360
(C)180
(D)-180 V。

36.36. 一個阻抗 Z_L負載接於交流電路，若 v(t)=10sin1000tv，i(t)=2sin(1000t+30°)A，則下列何者為真？
(A)電壓較電流領先 30 度，且 Z_L可能為電阻與電感串聯
(B)電流較電壓領先 30 度，且 Z_L可能為電阻與電容串聯
(C)電流較電壓落後 30 度，且 Z_L可能為電阻與電容串聯
(D)電壓較電流領先 30 度，且Z_L可能為純電阻。
