96年 - 096年交通事業公路人員升資機械原理概要#50507

科目：機械原理（機械概論、大意） | 年份：96年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：機械原理（機械概論、大意）

選擇題 (0)

申論題 (7)

一、試說明單爪棘輪之運動原理，並舉出三個應用之實例？（20 分）
⑴若在小活塞施力 10N，則大活塞能舉重若干？（8 分）
⑵此時水壓機內液體壓力為若干？（6 分）
⑶若小活塞下降 8cm，則大活塞上昇多少？（6 分）

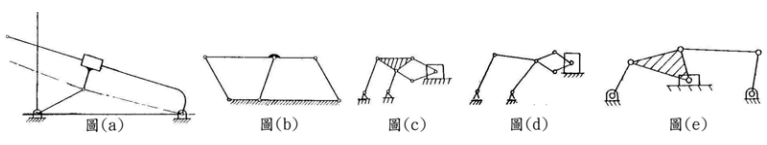

【已刪除】三、下列各圖所示之機構那些是拘束運動鏈？那些是無拘束運動鏈？那些是呆鏈？ （20 分）
【已刪除】四、如圖之煞車致動器，其煞車來令片與煞車鼓輪間之摩擦力係數為μ，試推導其外力 P 與所產生之摩擦力 F 間之關係，並說明 C 在何種情況下會發生自鎖情形。（請分 別說明鼓輪正、逆轉之情形。）（20 分）
五、有一直徑 d=25.4mm 之 6×7 金屬繩索，此金屬繩索繞過一節徑為 D 之槽輪，D 之建議 值為 D=42d，金屬繩索和槽輪上之半圓形槽溝之間允許的最大壓力為p=3MPa ， 設 計 之安全係數為 N=6，試求允許作用於金屬繩索之最大張力 T 為何？（20 分）
