96年 - 096年原住民族機械原理概要#50672

科目：機械原理（機械概論、大意） | 年份：96年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：機械原理（機械概論、大意）

選擇題 (0)

申論題 (7)

一、設有一複線方型螺紋之螺旋昇高裝置，螺距為 1 cm，加在長 60 公分之手柄之力為 20 kg，若摩擦不計，則能載重多少？（10 分）若此裝置之機械效率為 0.8，則能載 重多少？（10 分）
【已刪除】二、有一軸轂配合處以一平鍵傳遞動力，軸之外徑 d＝40 mm，平鍵之寬度 b＝10 mm， 平鍵之高度 h＝8 mm，平鍵之長度 L＝48 mm，平鍵材料之容許壓應力為 100 MPa， 容許剪應力為 50 MPa。試求此平鍵可傳遞之最大扭矩為何？（20 分）

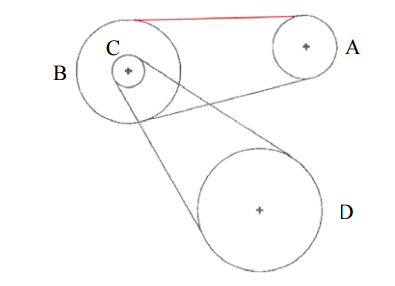

【已刪除】三、如圖所示之四帶輪組，動力由 A 輪經 B 輪及 C 輪而傳到 D 輪。A 輪直徑為 50 cm， B 輪直徑為 100 cm，C 輪直徑為 25 cm，D 輪直徑為 125 cm，當 D 輪的轉速為 120 rpm 時，則 A 輪的轉速為多少？（20 分）
四、請依據能量概念來說明軸聯結器、離合器和煞車裝置三者之功能差異。（20 分）
⑴流體由左側進入時之推力為若干？ （8 分）
⑵流體由右側進入時之推力為若干？（8 分）
⑶兩邊之推力相差若干？（4 分）
