96年 - 096年高等三級暨普通機械原理概要#50522

科目：機械原理（機械概論、大意） | 年份：96年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：機械原理（機械概論、大意）

選擇題 (0)

申論題 (5)

一、當兩軸之材料相同，且其傳遞之功率亦相同時，試問轉速快者其軸徑是較大或較小？ 又二者成何種關係？（10 分）此類承受扭矩之軸，若破裂時，其破裂方向與軸之中 心線成何種角度？（10 分）
二、試簡述鍵之功能與種類。（10 分）並加以說明傳送小動力及傳送大動力，各應採用 何種類型的鍵？（10 分）
三、試述飛輪的用途，並舉二實例說明之。（20 分）

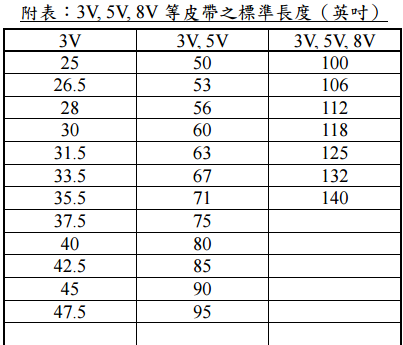

【已刪除】四、設計一 V 形開口皮帶輪組，其中主動槽輪之節圓直徑為 d＝ 5.25′′ ，從動槽輪之節圓 直徑為 D＝13.95′′ ，兩輪軸之軸距為 C 必須小於 24′′ ，V 形皮帶之標準長度如附表所 示。請選用一條最長之 3V 標準皮帶。（20 分）
【已刪除】五、一螺旋下端施以一扭矩 T。該扭矩作用後，引起固定於導管內之螺帽上的反作用力 W 為 1290 lb（見下圖）。假設滾珠軸承的摩擦不計，螺旋外徑為 2′′ ，每一英吋有 三條螺紋，且螺紋深度均為 0.18′′ ，螺紋摩擦係數為 0.15，試求螺旋與螺帽接觸間之 螺紋表面的平均軸承壓力（psi）。（20 分）
