96年 - 96年交通事業公路人員升資電機工程 (員級晉高員級)#38722

科目：電機機械 | 年份：96年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：電機機械

選擇題 (0)

申論題 (7)

一、試以數學公式推導不論馬達定子為 Y 繞線或Δ繞線，當馬達啟動，有一相開路時， 馬達啟動電流均為正常啟動電流之 0.866 倍。（25 分）
⑴二台同步發電機並聯發電需要符合那四種基本條件。（10 分）
⑵二台同步發電機並聯供給 2400 KW 之負載，發電機參數如下： A 機無載時，f＝60.5 Hz，滿載時 f＝59 Hz B 機無載時，f＝60.5 Hz，滿載時 f＝58.5 Hz A，B 兩機額定容量均為 2500 KVA，p.f.＝0.8 落後 試問 A. B.機分擔負載各為多少 KW？（10 分） 及並聯後之頻率為多少 Hz？（5 分）
⑴兩台三相變壓器，並聯需要符合那四種條件？（8 分）
⑵變壓器繞線常用所謂“DY11”方式，試問“DY11”代表繞線意義為何？（7 分）
⑶△－Y 及 Y－△兩變壓器是否可並聯使用，原因為何？（10 分）

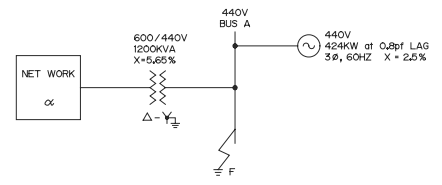

【已刪除】四、部分電力系統如下圖所示，假設外接電源至 1200 KVA 變壓器的故障容量遠超過 變壓器 1200 KVA 故障容量，試以下列已知參數計算在 Bus A 之故障容量及電流？ （25 分）
