96年 - 96年交通事業郵政人員升資電機工程(員級晉高員級)#39384
科目：
電機機械 |
年份：
96年 |
選擇題數：
0 |
申論題數：
4
試卷資訊
所屬科目：
電機機械
選擇題 (0)
申論題 (4)

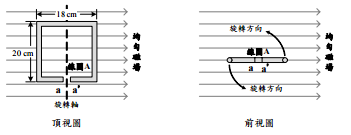

【已刪除】一、如下圖所示的一個電機架構中，如果組合成線圈 A 的導體是以每分鐘 240 轉做逆時 針方向連續性的旋轉，在磁通密度大小為固定的 0.4 Wb/m
2
情況下，試求出此一線 圈 A（僅有一匝）的端電壓 V
aa’
（大小及極性）。（25 分）
【已刪除】二、一台三相理想變壓器具有線電壓比為 173.2 V：866 V，而三相總伏安為 1.5 kVA 之 額定量，試問若如下圖所示將其之低壓側接至一組三相 Y 型連接之電壓源，而高壓 側連接至一組∆型連接之平衡三相負載後，負載所消耗之總實功（Real Power）及總 虛功（Reactive Power）各為多少瓦（W）及乏（VAR）？（25 分）
三、若一台兩相交流電機的兩組定子線圈輸入電流分別可表示為i
a
(t)= I
max
cos( ω
e
t) a 及 i
b
(t) =I
max
sin( ω
e
t) 時，由此兩組線圈電流所產生在此交流電機空氣隙的磁場強度可 表示為H
air
(θ,t) = K[ i
a
(t) cosθ + i
b
(t)sinθ ]。試從旋轉磁場及行進波的理論出發，證 明若將 a 相及 b 相的線圈電流對調後，將在空氣隙產生相反且為順時針方向的旋轉 磁場。（25 分）
四、某三相六極、Y-型連接、3.6 kVA、208 V 之同步發電機經過測試後可得到的無載輸 出端電壓為 208 V，若維持激磁電流大小固定，當將此發電機操作於能夠提供一功 因為 0.8 超前之滿載電流輸出時，其端電壓亦恰好可以維持在額定值。若發電機的 定子線圈電阻可以忽略，試求出此發電機之每相同步電抗及此操作條件時的轉矩角 大小。（25 分）
