96年 - 96財團法人中華民國非破壞檢測協會第二次非破壞檢測人員資格考試_初級_特定科 :渦電流檢測#107948

科目：台灣非破壞檢測學會◆初級◆特定科 | 年份：96年 | 選擇題數：25 | 申論題數：0

試卷資訊

所屬科目：台灣非破壞檢測學會◆初級◆特定科

選擇題 (25)

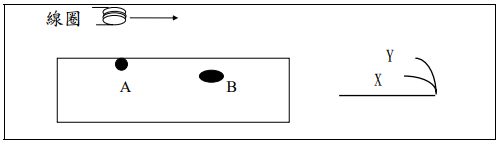

1.以表面線圈檢測下圖之缺陷 A 及 B，得訊號 X、Y，則?

(A) A 為 X (B) A 為 Y (C)無法決定 (D) 不一定
2.在向量點顯示型儀器之表面線圈鋁板檢測，若導電率之變化呈垂直移動，缺 陷信號呈 40 度移動，離距變化呈 180 度移動，而試件表面物性及幾何特性無 任何改變時，則掃描時向量點(亮點)會? (A)變大 (B)在水平方向移動 (C)往 45°方向移動 (D)不一定
3.導電率的相對單位常以 IACS 的百分比來表示σ=172.4/ρ，式中ρ為電阻率， 單位是μΩ-cm。若有一材料其電阻率為 25μΩ-cm，則相對導電率(%IACS) 值為? (A) 8 (B) 16 (C) 3.5 (D) 6.9
4.使用多頻檢測時，至少需使用幾個頻率方可消除一個不必要之變數? (A)一個 (B)二個 (C)三個 (D)四個
5.渦電流動態檢測過程中，若外界有 20 Hz 之馬達旋轉訊號，缺陷信號為 100-300 Hz 電磁干擾雜訊為高頻 40 KHz 時，其濾波宜用? (A)高通濾波 (B)帶通濾波 (C)低通濾波 (D)以上皆可
6.以相位分析法做渦電流檢測時，通常我們會利用相位調整鈕，將內繞線圈在 管內晃動的訊號軌跡調整在? (A)垂直方向 40° (B)近乎水平 (C)無固定方向 (D)垂直方向 45°
7.以外繞線圈檢測銅管表面裂縫，若配合比由 0.90 改變為 0.81 時，則標準透入 深度會? (A)減小 (B)變大 (C)不變 (D)不一定
8.以表面線圈檢測平板表面之裂縫，若探頭與表面間距增大時，則裂縫訊號會? (A)減小 (B)相位角變大 (C)增大 (D)以上皆非
9.以內繞線圈檢測銅管內面裂縫，若配合比由 0.72 改變為 0.95，則裂縫訊號會? (A)不變 (B)伴隨更大雜訊 (C)減小 (D)變大
10.以差異式自我比較線圈探頭(內繞式)檢測熱交換管時，管外壁輕微凹陷有何 顯示產生? (A)有清晰的顯示，角度位於 10-40 度之間 (B)有清晰的顯示，角度位於 120-150 度之間 (C)有清晰的顯示，角度接近 180 度左右 (D)無明顯的顯示
11.什麼情況下要重新檢測? (A)發現裝備不穩定時 (B)難以判斷是缺陷或無關顯示 (C)重新校準不合格時 (D)以上都要
12.下列何種因素會造成金屬敷層厚度量測之不準確? (A)線圈距工件邊緣太近 (B)工件表面有銹蝕斑點 (C)工件材質與校正時所用基材材質差異太大 (D)以上皆是
13.使用多頻渦電流檢測方法之優點為： (A)可以免除校準手續 (B)可將支撐板等干擾因素混波去除 (C)可將電磁干擾因素混波去除 (D)檢測速度不受限制
14.下列中何者對檢測用校正試片的描述是錯誤的? (A)檢測校正試片之材質特性和形狀與被檢物相近 (B)檢測校正試片可用來製作校準曲線 (C)檢測校正試片可用來調整檢測感度 (D)檢測校正試片可用來評鑑儀器功能是否正常
15.運用較窄之差異式外繞線圈來檢測管件或棒件，則易探測出： (A)緩慢變化之尺寸 (B)緩慢變化之導電率 (C)較緩慢之表面硬度變化 (D)較小之表面缺陷
16.指針式渦電流儀器歸零調整時，須將探頭? (A)置於試片之無缺陷處 (B)遠離試片 (C)置於試片上方約 2mm 處 (D)任何位置皆可
17.對易於產生熱漂移之檢測，宜用何種線圈探頭以減低熱漂移所造成的影響? (A)差異式線圈 (B)絕對線圈 (C)表面線圈 (D)法拉第線圈
18.渦電流檢測中，如欲更換型式相同之線圈，則換好後： (A)若線圈以前曾經校準則可直接使用 (B)仍須重新校準後才能繼續檢測 (C)只要相位差不大，無須再校準 (D)即可檢測，因線圈型式未變
19.有一銅管外徑為 1.0 吋，內徑為 0.9 吋，欲以外徑為 0.8 吋而內徑為 0.7 吋之 單繞絕對線圈檢測， 則其配合比約為? (A) 1.56 (B) 1.26 (C) 0.79 (D) 0.69
20.對於向量點式渦電流儀器應如何調整增益大小? (A)越大越佳，可增加靈敏度 (B)越小越好，使大訊號不致 CRT 飽和 (C)參照程序書規定 (D)大小不影響檢測結果
21.渦電流儀器歸零調整時，須將探頭? (A)置於試片之無缺陷處 (B)遠離試片 (C)置於試片上方約 2mm 處 (D)任何位置皆可
22.渦電流儀器於調整 dB 控制轉鈕後，尚須調整甚麼轉鈕才能將操作點置於 檢測螢幕上： (A)平衡轉鈕 (B)增益轉鈕 (C)頻率轉鈕 (D)離距轉鈕
23.關於導電率量測規定(ASTM E1004)，下列何者錯誤? (A)線圈與被檢物邊緣距離必須在 5 倍線圈直徑以上。 (B)被檢物缺陷與線圈必須間隔 2 倍線圈直徑以上。 (C)被檢物厚度須大於 2.6 倍標準透入深度。 (D)校準規塊一般有 2 套
24.以差異式自我比較線圈探頭(內繞式)檢測熱交換管時，對管外壁之沖蝕造成 之均勻性且少量變薄的情形，有何訊號顯示產生? (A)有一對稱而清晰的顯示 (B)有一大而明顯的顯示 (C)無明顯的顯示 (D)以上皆非
25.以外繞線圈檢測銅管表面裂縫時，若原先設定之頻率無法檢測到內表面缺 陷，則應? (A)提高導電率值 (B)增加感度 dB 數 (C)增加頻率 (D)減低頻率
