97年 - 097年地方4等機械原理概要#49180

科目：機械原理（機械概論、大意） | 年份：97年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：機械原理（機械概論、大意）

選擇題 (0)

申論題 (7)

一、簡述使用鏈條傳動之優缺點。（20 分）
二、兩內銜接之正齒輪的中心距為 100 mm，模數皆為 4 mm，小輪齒數為 30，轉速為 240 r.p.m，求大輪之齒數及轉速為若干？（20 分）
三、有一對相嚙合之外接漸開線正齒輪的轉速比為 5，其中心距為 180 mm，壓力角為 20°， 若該嚙合齒輪組的中心距加大 3 mm，試問其轉速比與壓力角應為若干？（20 分）

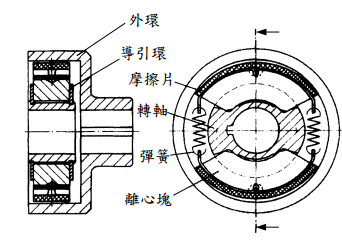

【已刪除】四、下圖為離心式離合器之結構剖面圖，兩個離心塊左右由兩條拉力彈簧拉住，每塊離 心塊和摩擦片質量為m（單位為kg），其質心距離轉軸中心為r（單位為mm）；每 個彈簧剛性為k（單位為N/mm），每個拉力彈簧初始預力為F0（單位為N）；每一 邊的摩擦片與外環內孔保持有間隙S（單位為mm），當轉軸角速度到達臨界角速度 ωc時摩擦片正好接觸到外環內側。在忽略重力以及彈簧質量之影響情形下，請利用已 知的參數（F0, k, m, r, S）推導出離心式離合器開始作動的臨界角速度ωc（單位為 rad/s）之關係式。（20 分）
⑴如果鉋削行程時間與回復行程時間之比為 5 2：1，試求 AB 的長度。（10 分）
⑵若將 AB 的長度變短，則時間比將會如何 E 改變？（5 分）
⑶若將 AB 的長度變長，則衝錘的行程將會 B 如何改變？（5 分）
