97年 - 97 地方政府特種考試_四等_建築工程：建築圖學概要#33950

科目：建築圖學 | 年份：97年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：建築圖學

選擇題 (0)

申論題 (7)

【已刪除】一、請依圖一之三視圖繪製其正確的等角透視實體圖（請依照圖一尺寸按其比例適當 放大）。（10 分）
二、請繪圖說明兩點透視之足線法的原理及其繪圖步驟為何？（10 分）

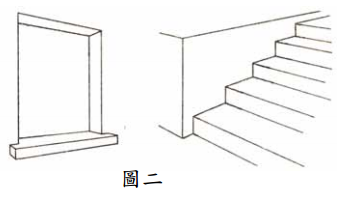

【已刪除】三、請依圖二兩個獨立的物件（左為窗戶，右為台階）繪製其陰影，其光線投射設定 由左上往右下方向（請依照圖二尺寸按其比例適當放大）。（10 分）
⑴說明建築結構構造類別的符號及其所代表的意義為何？（10 分）
⑵說明建築配置圖應載明事項為何？（10 分）
五、請詳細說明建築製圖之外牆剖面詳圖的內容與意義為何？（20 分）

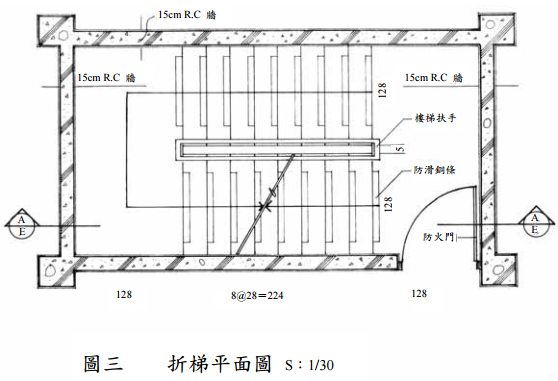

【已刪除】六、請依圖三之標準層 RC 折梯平面圖之剖面線繪製上層與下層連續的折梯剖面圖 （scale:1/30），樓高 300cm。（梯間淨寬 128＋5＋128cm，淨長 128＋224＋128cm） （30 分）
