99年 - 099年海岸巡防人員、基層警察人員、關務人員、經濟部專利商標審查人員、第一次司法人員及國軍上校以上軍官轉任經濟部專利商標審查人員_電力工程（專利商標審查人員）#33424

科目：電機機械 | 年份：99年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：電機機械

選擇題 (0)

申論題 (4)

一、一個 1000 VA，230/1l5 V 變壓器經過測試來決定等效電路。測試結果如下：

開路試驗：V_oc= 230 V、I_oc= 0.45 A、P_oc=30 W

短路試驗：V_sc= 19.1 V、I_sc= 8.7 A、P_sc=42.3 W 所有數據都取自變壓器一次側。求在額定條件和 0.8 落後功率因數下變壓器的電壓調整率（voltage regulation）為何？（25 分）

【已刪除】二、一個單相電力系統如下圖所示，電源經由阻抗為 40.0＋j150 Ω 饋線（feeder）供電給一個 100 kVA、14/2.4 kV 變壓器。變壓器的串聯阻抗經參考到低壓側為 0.12+j0.5 Ω，變壓器的負載在 0.85 落後功率因數和 2300 V 下為 90 kW。試求整個電力系統的效率為何？（25 分）

三、一部 440 伏特，三相 Y 連接之同步電動機，其每相同步電抗為 1.5 歐姆。磁場電流已被調至當發電機供應 90 仟瓦時其轉矩角 δ 為 28°。若磁場電流維持定值，試求電動機可供應之最大實功率為何？（25 分）

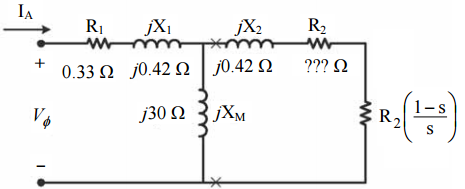

【已刪除】四、一部 460 V、四極、50 hp、60 Hz、Y接三相感應電動機運轉於 60 Hz，與 460 V，在轉差率（slip）為s = 3.8%時達到其滿載感應轉矩，電動機的單相電路模型（如下圖所示）阻抗為R₁=0.33 Ω、X_M=30 Ω、X₁=0.42 Ω、X₂=0.42 Ω，在機械、鐵心及雜散損失均可省略的條件下，試求轉子電阻R₂。（25 分）
