99年 - 099年警察人員升官等、99年交通事業郵政人員升資技術類(選試電機機械概要)_佐級晉員級#35437

科目：電機機械 | 年份：99年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：電機機械

選擇題 (0)

申論題 (6)

一、有一台單相配電變壓器，銘牌額定為 100 千伏安（kVA），6600/220 伏（V）， 60 赫（Hz）。其高壓側繞線電阻為 0.64 姆（Ω），磁漏電抗為 2.92 Ω，而低壓 側繞線電阻為 0.0004 Ω，磁漏電抗為 0.0012 Ω。請計算及換算到高壓側的等效阻 抗，畫出等效阻抗電路圖，另計算當低壓側負載為 220 V，80 千瓦（kW），0.95 落後功率因數時，高壓側的電壓及電流。（20 分）
二、請分別說明三相感應電動機無載測試與堵轉測試的方法與目的。（20 分）
三、有一台六極，60 Hz 繞線式三相感應電動機，在滿載時之轉差率為 4%，求其滿 載時之轉子轉速為每分鐘多少轉、及轉子導線電流頻率，當電源頻率改為 50 Hz， 且轉差率不變時之轉子轉速為每分鐘多少轉。（15 分）
四、請簡略說明同步電動機的結構組成，定子側與轉子側電源的種類為直流或交流， 使用滑環及碳刷的目的。（15 分）
五、請畫出分激式、串激式、複激式直流電動機的等效電路圖，並比較說明其起動 轉矩及有載運轉特性。（15 分）

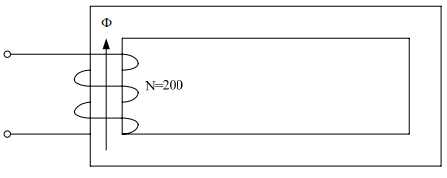

【已刪除】六、如下圖之鐵心，線圈匝數為 200，當鐵心中流過之磁通為 Φ＝0.05 sin(377t) 韋伯（Weber）時，假設磁漏可忽略，請說明法拉第定律（Faraday’s law）及 計算在線圈內產生之電壓的頻率與均方根值。（15 分）
