6.某電阻器之電阻值標示為10GΩ,若將之換算成mΩ,則應為多少?(A) mΩ(B) mΩ (C) mΩ(D) mΩ。
12.共射極放大器之輸出對輸入之電流比值為?(A)β(B)1+β(C) (D)1
13.如圖所示之電路為 (A)積分電路(B)微分電路(C)對數放大器(D)指數放大器
17.如圖所示交流電路,若VS=100∠0°V,IL=10∠30°A,則電路的功率因數為何? (A)0.5,超前(B)0.5,落後(C)0.866,超前(D)0.866,落後
18.有一發光二極體之順向導通電壓為1.7V,導通電流為10mA,欲使其正常發光,則下列哪一個電路是正確的? (A) (B) (C) (D)
20.如圖所示,此曲線為下列何種FET的 特性曲線?( 為臨界電壓) (A)N通道JFET(B)N 通道空乏型MOSFET(C)P通道增強型MOSFET(D)N通道增強型MOSFET
26.交流RLC串聯電路中,電阻為10Ω,電感抗為10Ω及電容抗為20Ω,則此電路之總阻抗大小為何? (A) Ω(B)20Ω(C) Ω(D)10Ω

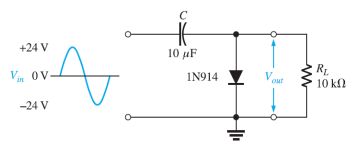

32.下面電路名稱為 (A)截波器(Clipper)(B)倍壓器(Doubler)(C)箝位器(Clamper)(D)電壓調節器 (VoltageRegulator)。

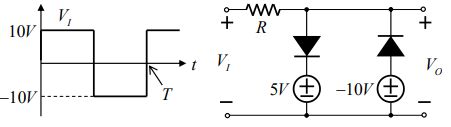

33.如圖所示之理想二極體電路,當輸入波形為vi時,輸出波形vo為何? (A) (B) (C) (D)
34.如圖所示之施密特觸發電路,其遲滯電壓為何? (A)15V(B)10V(C)7V(D)5V
35.一個額定12V、50AH的汽車蓄電池,理想情況下,充滿電後蓄電池儲存之能量為多少焦耳? (A) (B)2.16 x 106 (C) (D)0.6 x 103
36.某N通道接面型場效應電晶體(JFET)之夾止電壓(pinch-offvoltage) =-4V且源極電壓 ,則下列何者可工作於飽和區:(A) (B) (C) (D)
38.已知N通道空乏型MOSFET之夾止電壓 =–4V,若給定 端的電壓為2V、 端的電壓為5V、 端的電壓為3V,則此情況下操作區域為(A)歐姆區(B)截止區(C)夾止區(D)崩潰 區。
40.如圖所示電路,射極回授偏壓電路。當溫度上升時,集極電流增加,就回授過程而言,以下敘述何者描述錯誤? (A)射極電流 增加(B)射極電壓 增加(C)基極電壓 增加(D)基極電流 增加
42.要使N通道增強型MOSFET感應通道, 操作電壓應為(A) < 的正電壓(B) < 的負電壓(C) > 的正電壓(D) > 的負電壓

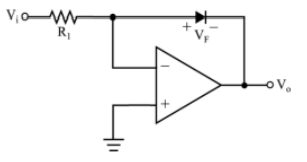

44.如圖所示之電路為 (A)積分電路(B)微分電路(C)對數放大器(D)指數放大器。
45.如圖所示減法器,若V1=5V、V2=8V、R1=2KΩ、R2=10KΩ、R3=4KΩ、R4=20KΩ,求輸出V0=? (A)5(B)10(C)15(D)20
46.如圖所示的全波整流波形,下列何者描述錯誤? (A)最大值 (B)峰對峰值 (C)平均值0.318 (D)有效值0.707

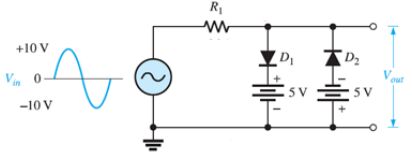

47.如下圖所示電路,根據輸入波形Vi請選出何者為正確Vo輸出?(其中D1和D2為二極體。) (A) (B) (C) (D)
48.如圖所示空乏型MOSFET,若 ,試求輸出阻抗Zo=? (A)1KΩ(B)2KΩ(C)3KΩ(D)4KΩ
49.如圖所示齊納穩壓電路,若Vs=10V、R=1KΩ、齊納二極體的逆向崩潰電壓 =5V,試求電流I大小? (A)3mA(B)4mA(C)5mA(D)6mA

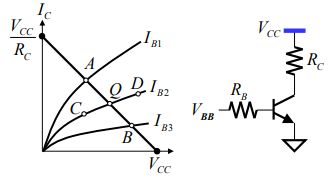

50.如圖所示,如果電阻RB減小,則電路之工作點(Q點)在直流負載線上會如何移動? (A)移向A 點(B)移向B點(C)移向C點(D)移向D點
