109 年 - 109-1 技術士技能檢定學科測試試題-乙級：17000機電整合#85247　

3. 下圖將黑色工件「裝入」的動作，是使用

(A)推出裝入
(B)落下裝入
(C)挾持裝入
(D)滑下裝入。

4. 如下圖所示，有一單桿雙動氣壓缸在摩擦係數為 0.2 的水平面移動 50 kgf 的物體，移動的距離為 200 mm，移動時間為 1 秒，1 分鐘做 15 次循環，工作壓力為 6 kgf/cm²。若以 20%與 80%的移動時 間做等加速度與等速度(如下圖所示)，則等加速度為多少 cm/sec ²？

(A)22.2
(B)23.5
(C)78.4
(D)111.1。

8. 如下圖為伺服馬達驅動旋轉轉盤機構圖，齒規皮帶組減速比 i=4、伺服馬達分解能 P_t=131072 pulse/rev，若每輸出 1 pulse 欲得旋轉轉盤之分解能力 λ=0.005°，則電子齒輪比 為

(A)
(B)
(C)
(D) 。

12. 下列每一個圖之左邊為主動件，右邊為從動件。何者為左右直線運動轉成旋轉運動？
(A)
(B)
(C)
(D) 。

16. 下圖為一台以油壓缸（ 150×100×5000）透過鋼索驅動之電梯（W=5000 kgf），若電梯箱上升移動速度為 6 m/min，則油壓缸需要的移動速度為多少 m/min？

(A)6
(B)3
(C)12
(D)9。

18. 如下圖為伺服馬達驅動旋轉轉盤機構圖，齒規皮帶組減速比 i=2.5、伺服馬達分解能 P_t=131072 pulse/rev，若脈波輸出數量 N=50k pulses、電子齒輪比 ，則旋轉轉盤之旋轉圈數為多少轉？

(A)2.4
(B)4.8
(C)4.0
(D)3.2。

23. 如下圖所示為以流程圖表示之控制迴路，下列何者為動作時序圖為正確？
(A)
(B)
(C)
(D) 。

24. 運算放大器如下圖所示，則輸出 vo=

(A)
(B)
(C)
(D) 。

29. 如下圖電氣控制壓迴路，元件 D 作為系統之何項功能操作用？

(A)啟動運轉
(B)單一或連續不同模式 選擇
(C)緊急停止
(D)停止運轉。

32. 如下圖為一取放裝置。若迴轉驅動器 11 與推桿 2 所組成曲柄機構單元的移行距離設計不良，可能導致

(A)工件承托板 5 下方的雙輸送帶 6 不能運轉
(B)工件 9 無法在進給導槽10 進料
(C)夾爪 7 會與工 件 9 產生碰撞
(D)夾爪 7 在上方無法正確打開與閉合。

37. 如下圖電氣控制迴路，元件 B 作為系統

(A)緊急停止
(B)單一或連續不同模式選擇
(C)停止運轉
(D)啟動 運轉 之功能操作用。

39. 如下圖為伺服馬達驅動滑台機構圖，減速比 i=5、螺桿導程 L=8 ㎜、伺服馬達分解能 P_t=131072 pulse/rev、電子齒輪比 ，若滑台的移動距離 S =30 cm，則脈波輸出數量 N 為多少 pulses？

(A)120k
(B)180k
(C)90k
(D)150k。

44. 油壓馬達每轉容量 50 cc/rev、轉速：800 rpm、壓降：120kgf/cm²、馬達的機械效率 =0.92、容積效率 =0.95，實際輸入馬達流量 Q 約
(A)42.1
(B)43.5
(C)45.8
(D)40.0 LPM。

54. 如下圖的機構可以使工作滑台左右往復運動，方框*2 所指向的機構為

(A)緩衝器
(B)聯軸器
(C)離合器
(D)導螺桿。

56. 如下圖有一組油壓系統供應泵浦，D 元件是

(A)小流量泵浦
(B)大流量泵浦
(C)卸載閥
(D)溢流閥。

62. 下列元件符號哪些正確？
(A)元件 表示電氣 a 接點亦即常開接點符號
(B)元件 表示 OFF 延遲型計時器的 b 接點
(C)元件 表示電氣 b 接點亦即常閉接點符號
(D)元件 表示 OFF 延遲型計時器的 a 接點。

65. 如下圖所示，有一雙凸輪機構，以夾爪為中心點來看，下列敘述哪些正確？

(A)彈簧 C 係使從動件 確保接觸凸輪 A
(B)水平方向 y 是以凸輪 B 驅動
(C)水平方向 y 是以凸輪 A 驅動
(D)彈簧 C 係使從動件 確保接觸凸輪 B。

67. 如下圖所示，為伺服馬達驅動滑台機構圖，減速比 i=3、螺桿導程 L=5 ㎜、伺服馬達分解能 P_t=131072 pulse/rev、電子齒輪比 ，若滑台的移動距離 S =20 cm，下列敘述哪些正確？

(A)所需脈波數量 N=200k pulses
(B)所需脈波數量 N=160k pulses
(C)滑台解析度 R=1.5μm
(D)滑台解析度 R=1.25μm。

72. 如下圖所示，管路阻力忽略不計，在溢流閥設定壓力 50 kgf/cm²、額定流量 20 l/min 時，止回閥 A、B 開啟壓力分別為 3、2 kgf/cm²，阻尼管 C 壓降為 5 kgf/cm²，若泵浦吐出量不足 20 l/min 但接近時，下列敘述哪些正確？

(A)P₄ 壓力為 0
(B)P₃ 壓力接近 5
(C)P₃ 壓力接近 7
(D)P₄ 壓力接近 5 kgf/cm²。

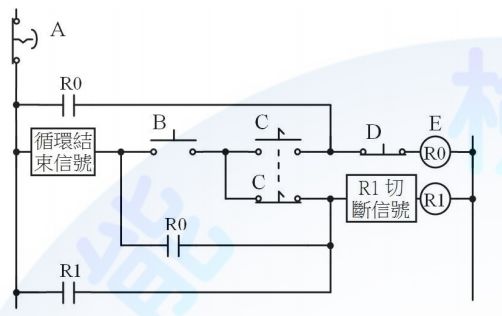

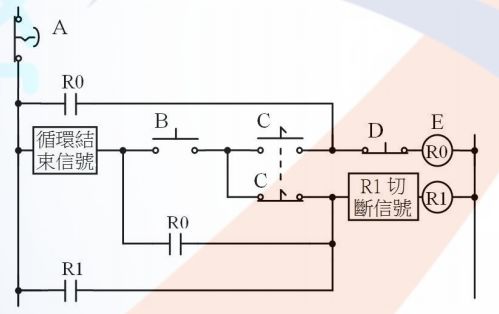

73. 如下圖所示，若按閥件 B 啟動後，在僅切換閥件 C 時，系統會有哪些功能，下列敘述是正確？

(A) 連續切換至單一模式為動作中無效
(B)單一切換至連續模式為動作中無效
(C)單一切換連續有效、連 續切換單一無效
(D)單一切換連續無效、連續切換單一有效。

74. 如下圖所示，有一組油壓系統供應泵浦，如 C 元件輸出流量 5 l/min、D 元件輸出流量 30 l/min、A 閥件設定壓力 100 kgf/cm²、B 閥件設定壓力 20 kgf/cm²，用來驅動一支鑽孔油壓缸( 63×30×200) 使其有一半行程為快速移動、另一半慢速移動，在鑽削行程下列敘述哪些正確？

(A)快速移動速度 為 11.23
(B)慢速移動速度為 2.08 m/min
(C)慢速移動速度為 1.60
(D)快速移動速度為 14.53。

75. 如下圖所示，有一步進馬達驅動一組定位工作平台，此步進馬達之全步進角度為 1.8°，馬達輸出軸 配有一減速比 12.5:1 之減速齒輪組，齒輪組之輸出軸接至導螺桿。若導螺桿每轉動 10 圈，滑台移動 50mm，下列敘述哪些正確？

(A)滑台定位之解析度 R=2.5 μm
(B)螺桿之導程 L=10 mm
(C)螺桿之導 程 L=5 mm
(D)滑台定位之解析度 R=2.0 μm。

79. 有關感測器之敘述，下列哪些正確？
(A)壓力開關是一種將電氣信號轉換為壓力的介面元件
(B)壓力開關之符號為
(C)靜電容式感測器可用於非金屬類物體感測
(D)電感式感測器一般用於金屬 類物體感測。
